100mm规格法式夹板水平仪安装结构

在非标设备调平、小型工装定位、桌面级加工辅具安装场景中，这类带集成水平仪的夹板式防滑结构应用十分广泛，很多现场安装人员在搭建小型实验台架、固定桌面检测辅具、调整3D打印平台定位时，都需要这类兼顾夹持固定与水平校准的一体化结构，避免额外粘贴水平泡带来的定位偏移、脱落问题。

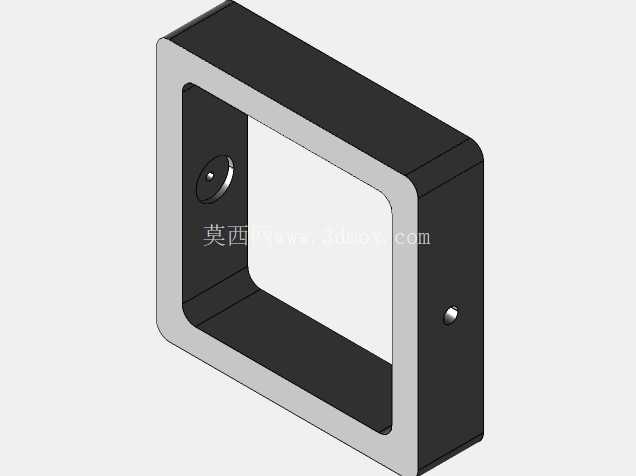

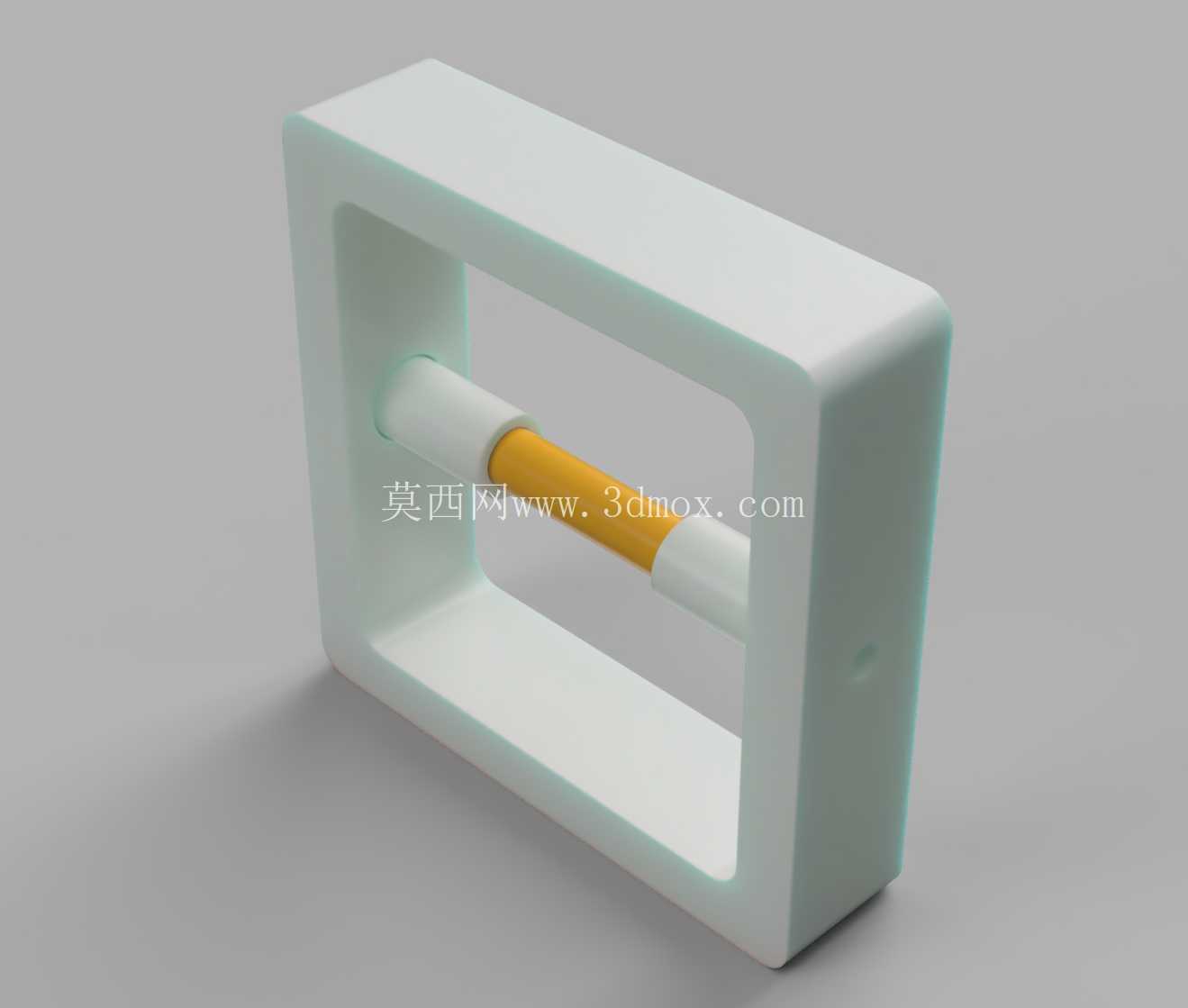

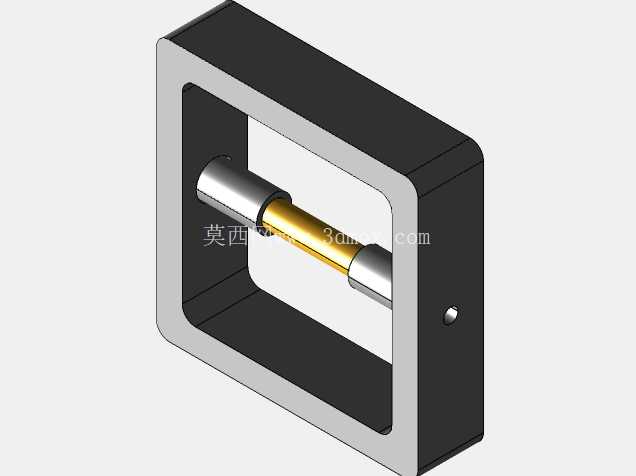

该结构整体采用外框式承载设计，外部为方形闭合框体，框体内部预留水平仪安装腔，中部穿装的承载轴用于固定管状水平仪，水平仪两端通过轴段定位，中部观测段裸露在框体中空区域，方便操作人员从正面直接观测水平泡位置，判断安装面的水平偏差。框体的接触端面做了防滑纹理处理，和被安装面接触时能增大静摩擦系数，避免设备运行过程中受振动影响出现滑移错位，尤其适合在有小幅振动的桌面加工设备、检测台架上使用，不需要额外加装防滑垫就能保证固定可靠性。

从安装边界来看，该结构整体外轮廓尺寸为100x100x25mm，安装时需要在被固定面上预留不小于105x105mm的平整安装区域，厚度方向预留30mm的操作空间，方便拧动固定螺钉。结构的固定采用标准螺纹连接方案，配套2个M3规格的六角螺母，以及2根M3x15-25mm长度的机械螺钉，安装时螺钉从框体一侧的安装孔穿入，穿过被固定件的预制孔后在另一侧拧入螺母锁紧，螺钉的有效锁紧长度可以根据被固定件的厚度在15到25mm范围内调整，适配不同厚度的台板、型材安装面，不需要额外加工沉孔，普通直孔就能完成安装，对现场加工的要求很低，甚至可以直接在铝型材、亚克力板、密度板台面上手动钻孔安装。

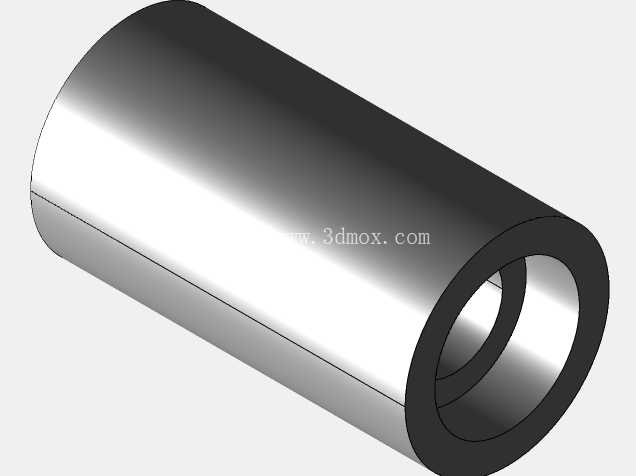

设计过程中重点考虑了水平仪的更换兼容性，中部的水平仪安装轴采用可拆卸设计，当内置的水平仪出现精度偏差、气泡破裂损坏时，可以直接拆下轴段更换不同精度等级的管状水平仪，不需要整体更换整个夹板结构，降低后期维护成本。当前适配的水平仪为直径9.5mm的标准管状水平仪，这类水平仪是市面通用的标准件，采购渠道广泛，精度等级覆盖从普通民用调平到工业级检测的多个档位，用户可以根据自身的精度需求选配对应规格的水平仪，不需要修改框体的安装尺寸。

框体的边角做了R2的圆角过渡，避免安装过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升框体的结构强度，即使在拧紧螺钉时施加较大的锁紧力，框体边角也不会出现开裂变形。框体的中空区域除了预留水平仪观测空间外，还能减轻整体结构重量，整个结构净重不到100g，安装在轻质台面上不会带来额外的负载负担，也不会因为自身重量导致台面出现微小变形影响调平精度。

在实际使用场景中，这类结构可以直接固定在小型台钻的工作台侧面，用来快速校准工作台的水平度，保证钻孔的垂直度；也可以成对安装在小型输送线的机架两侧，调试时快速观测机架的水平偏差，减少调试时反复用水平尺测量的工作量；还可以固定在非标检测工装的基准面上，每次工装更换安装位置时，能快速确认工装基准面的水平状态，保证检测数据的准确性。和传统的外置水平泡相比，这种集成式结构不需要额外粘贴或捆绑水平仪，水平仪和安装基准面的位置固定，不会因为粘贴胶老化、捆绑松动导致水平仪和基准面出现位置偏差，长期使用的精度稳定性更好。

结构的锁紧力设计经过校核，当M3螺钉施加0.8N·m的标准拧紧力矩时，框体和安装面之间的静摩擦力可以达到120N以上，完全能承受常规小型辅具、检测元件的重量，即使在有小幅振动的生产现场，也不会出现滑移、偏转问题。安装孔的位置设计在框体的对称中心线上，两个安装孔的中心距为70mm，和市面常见的2020、3030铝型材的安装孔位兼容，可以直接用T型螺母将结构固定在铝型材框架上，不需要额外打孔，适配工业铝型材搭建的各类台架、设备框架。

考虑到不同使用场景的安装需求，框体的安装孔做了0.5mm的公差放大，即使安装面的孔位存在小幅加工偏差，也能顺利穿入螺钉完成安装，降低现场安装的对位难度。水平仪的安装轴和框体之间采用小间隙配合，安装时可以小幅调整水平仪的角度，保证水平仪的轴线和框体的基准边平行，避免因为装配误差导致水平读数出现偏差，调整到位后可以在轴端点少量厌氧胶固定，防止长期使用后轴出现转动影响精度。
