立式烃类压力过滤设备三维结构设计

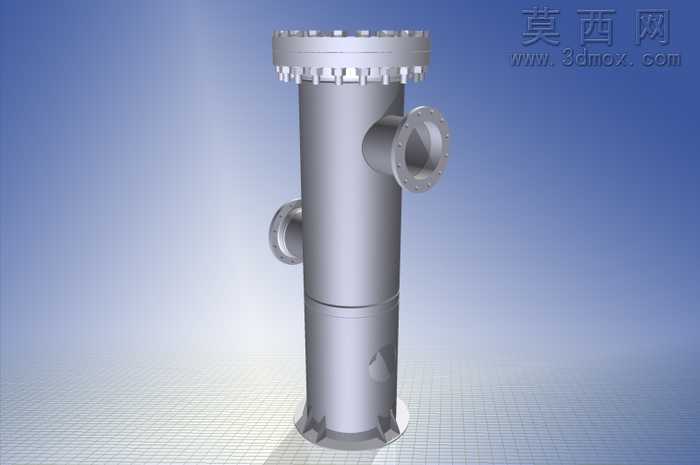

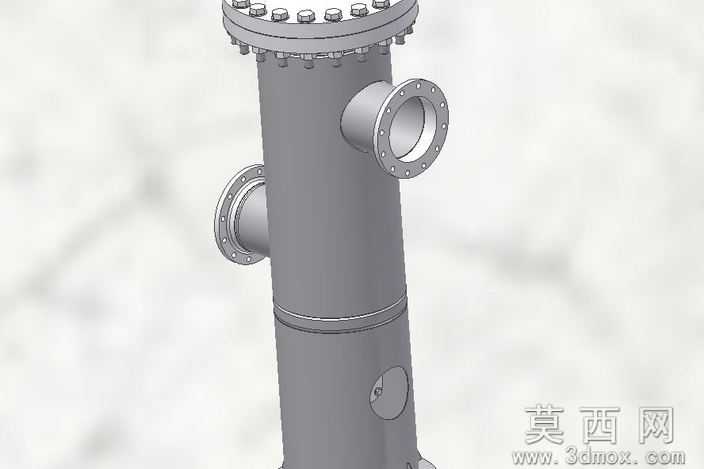

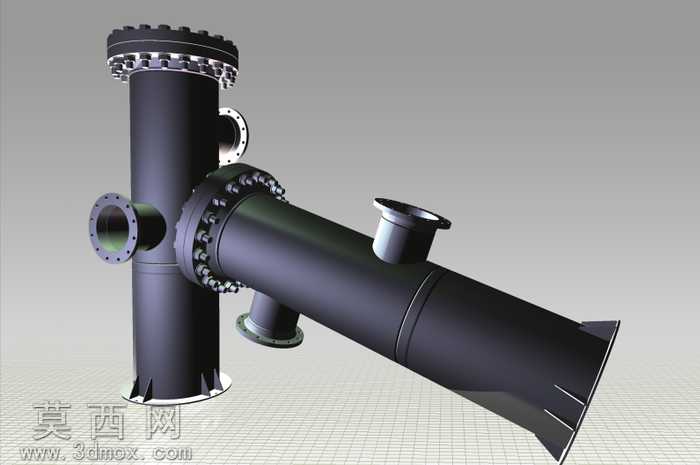

本作品为立式烃类压力过滤设备的三维建模成果，建模过程中严格遵循压力容器类设备的结构设计规范，首先完成主体立式圆柱筒体的基础建模，采用等壁厚筒体结构设计，精准控制筒体的分段拼接位置，在筒体中段设置环形连接焊缝结构，还原真实压力容器的分段制造工艺特征。设备顶部采用法兰盖密封结构，均匀排布一圈紧固螺栓组件，每个螺栓与螺母的配合间隙、法兰盘的密封面结构都做了精细化建模，保证密封结构的装配逻辑符合工程实际要求。筒体侧面设置两个侧向法兰接口，分别作为待过滤介质的进料口与过滤后介质的出料口，两个接口均采用带颈对焊法兰结构，法兰盘上的螺栓孔做圆周均匀排布，孔位精度完全匹配工业法兰的标准尺寸参数。筒体下部设置圆形检查手孔结构，手孔采用快开式密封设计，方便后期设备运维过程中更换内部过滤元件、清理滤渣。建模过程中对金属材质的渲染做了针对性调整，主体筒体采用哑光碳钢材质表现，还原工业设备常用钢材的表面质感，法兰密封面做了精加工金属光泽处理，螺栓组件做了镀锌防锈的材质表现，不同部件的材质区分清晰，能够直观分辨设备的不同功能结构。设计思路上围绕烃类介质带压过滤的工况需求，整体采用立式布局减少设备占地面积，侧向进出料的接口设计适配工业管线的常规排布逻辑，顶部可拆端盖的设计方便内部过滤芯件的吊装更换，下部手孔的设置满足日常运维的操作需求，所有结构的尺寸比例都参考工业过滤设备的常规设计参数，保证模型的结构合理性与工程参考价值，模型在装配过程中严格遵循同轴度、平行度等装配公差要求，各连接部件的配合关系准确，无结构干涉问题，能够直观展示该类压力过滤设备的完整构造与装配逻辑。
