蛋奶冻烘烤灌装成型工装结构设计

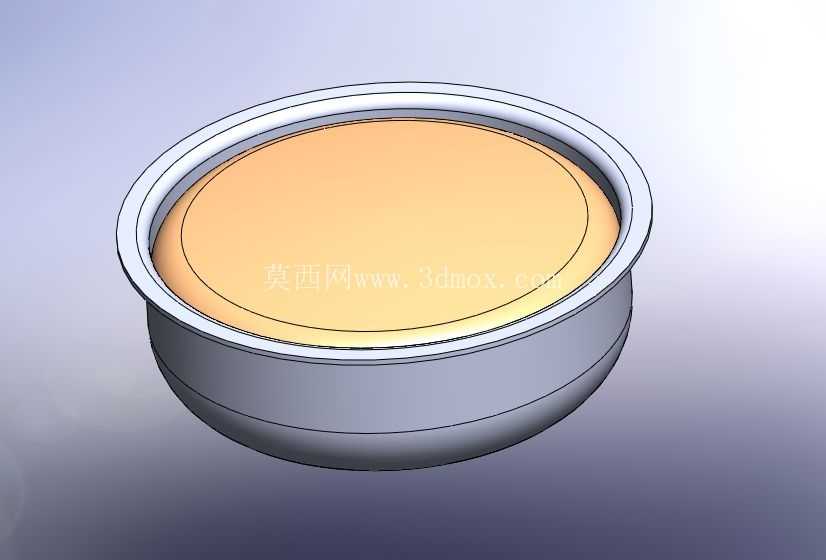

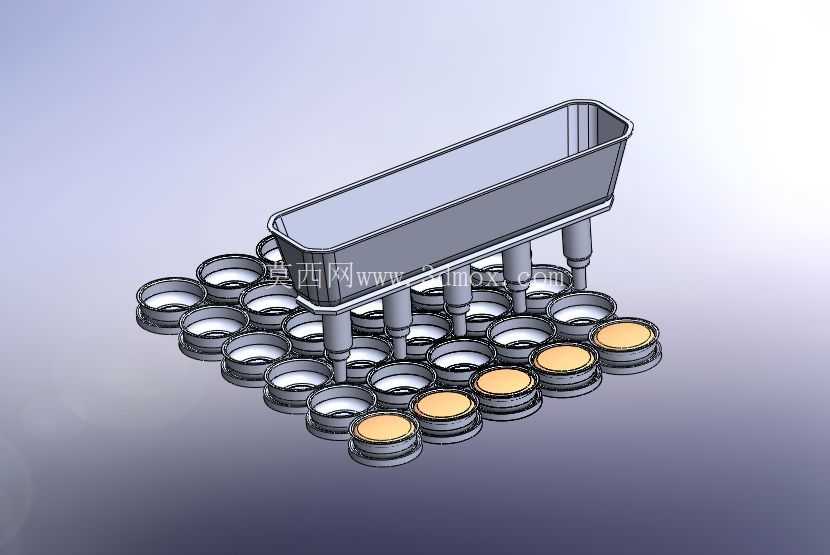

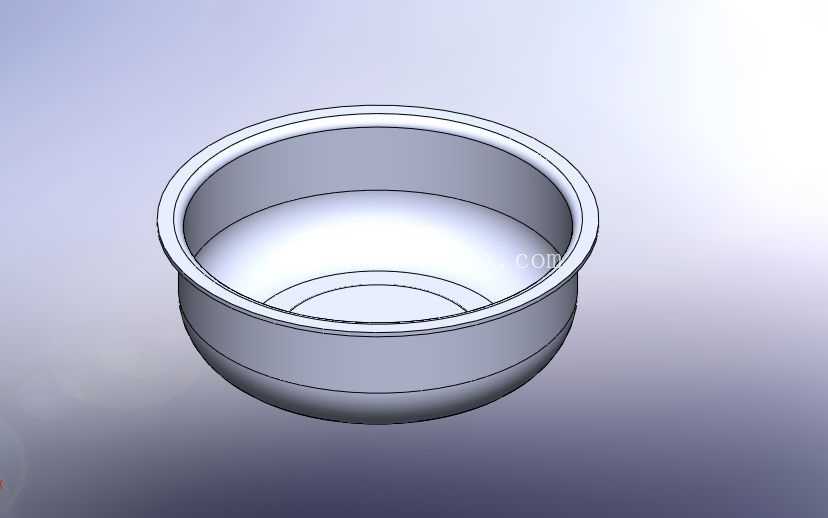

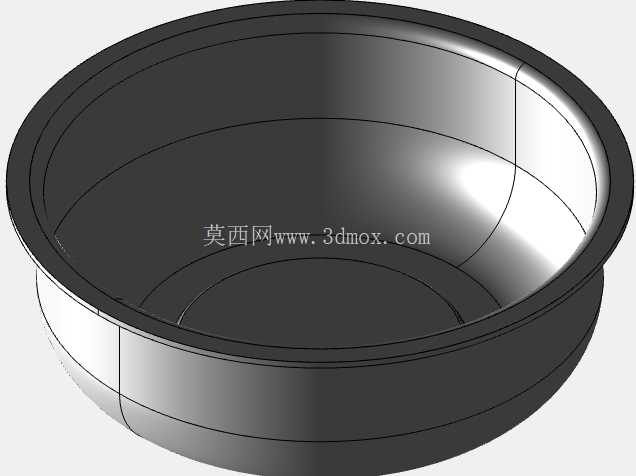

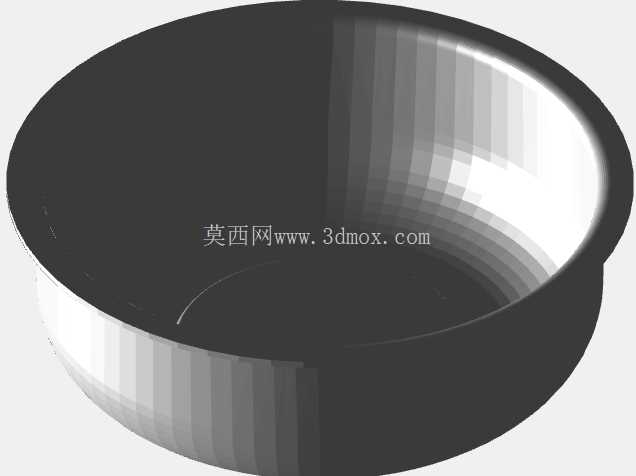

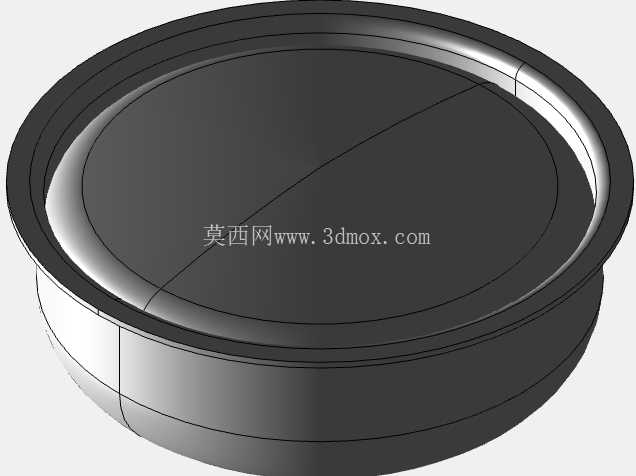

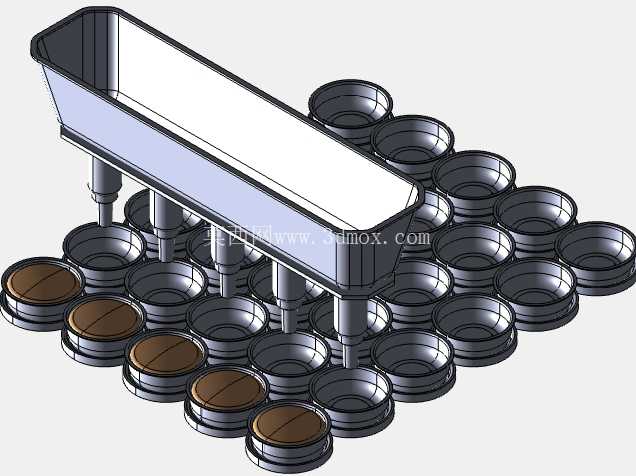

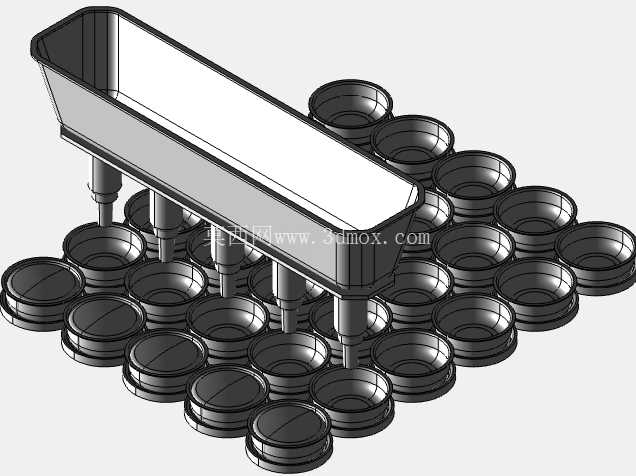

　　这套结构针对预制蛋奶冻的批量成型工序设计，核心解决小份蛋奶冻从注料、蒸烤到出料的连续作业衔接问题，适配小型中央厨房、预制点心加工点的小批量多批次生产需求，可直接对接前端物料预处理线与后端自动售货机的上料工位，无需额外增设中转接驳结构。整体采用上下分体式布局，上部为长槽型储料料槽，料槽底部等距排布18组注料喷嘴，喷嘴间距与下方承托模座的定位孔完全同轴，注料行程控制在120mm以内，避免注料过程中物料飞溅挂壁；下部模座采用阵列式排布，单模腔内径65mm，深度18mm，单批次可完成18份蛋奶冻的同步注料，模腔边缘做R2圆角过渡，既方便烘烤完成后的成品脱模，也能减少物料残留，降低工位清洁的工作量。

　　设计过程中优先考虑了食品接触场景的材质适配，所有与蛋奶冻物料直接接触的料槽内壁、喷嘴通道、模腔表面均做圆弧过渡处理，无直角积料死角，日常清洁可直接采用高压温水冲洗，无需拆解细小零件。注料喷嘴的口径做了梯度设计，进料端内径12mm，出料端内径8mm，针对混合了咸熏鱼碎、豪达芝士碎、炸洋葱碎的蛋奶冻浆料，可避免大颗粒食材堵塞喷嘴，同时保证注料流量稳定，单份注料量误差控制在±2g以内，确保每份成品的重量一致性。

　　模座下方预留了蒸汽通入通道，注料完成后可直接向模座夹层通入饱和蒸汽，实现注料后原地蒸烤作业，无需将带料模座转移至独立烘烤设备，减少物料转移过程中的洒落与温度损耗，蒸烤区域的温度可通过蒸汽压力调节，适配蛋奶冻从凝固到表层微焦的不同工艺要求。整套结构的安装边界控制在长480mm、宽320mm、总高260mm范围内，可直接固定在标准4040铝型材搭建的工作台架上，底部预留M6安装孔位，孔位间距符合通用食品加工流水线的安装标准，无需额外加工转接板即可完成固定。料槽与上部支架采用快拆式卡扣连接，拆卸单颗手拧螺丝即可将料槽整体取下，方便更换不同配方的浆料时快速清洁，也可根据生产需求更换不同口径的喷嘴组，适配不同颗粒度的食材浆料。

　　针对实际生产中容易出现的喷嘴滴漏问题，每个喷嘴内部加装了弹簧复位式止逆阀，注料压力达到0.02MPa时阀门开启注料，注料完成压力回落时阀门自动闭合，避免余料滴落在已成型的成品表面影响外观。模座的每个模腔底部都做了微凸的脱模顶片，蒸烤完成后可通过底部的顶杆机构同步将18份成品顶起5mm高度，方便后续机械手或者人工取料，顶出行程做了机械限位，避免顶起高度过高导致成品倾倒。在结构强度校核阶段，料槽满载浆料时总重量约12kg，支架采用2mm厚304不锈钢折弯成型，满载状态下的形变量控制在0.1mm以内，不会因为料槽形变导致喷嘴与模腔错位；模座承受蒸汽压力0.1MPa时，密封面的泄漏量为零，满足食品加工的卫生安全要求。整套结构没有采用复杂的电控元件，所有动作均可通过气动元件驱动，适配小型加工场所的低成本自动化改造需求，也可手动操作完成注料、蒸烤、脱模的全流程，对操作人员的技能要求较低，日常维护仅需定期检查止逆阀的弹簧弹力与密封件磨损情况即可，易损件均采用标准件，采购替换成本低。
