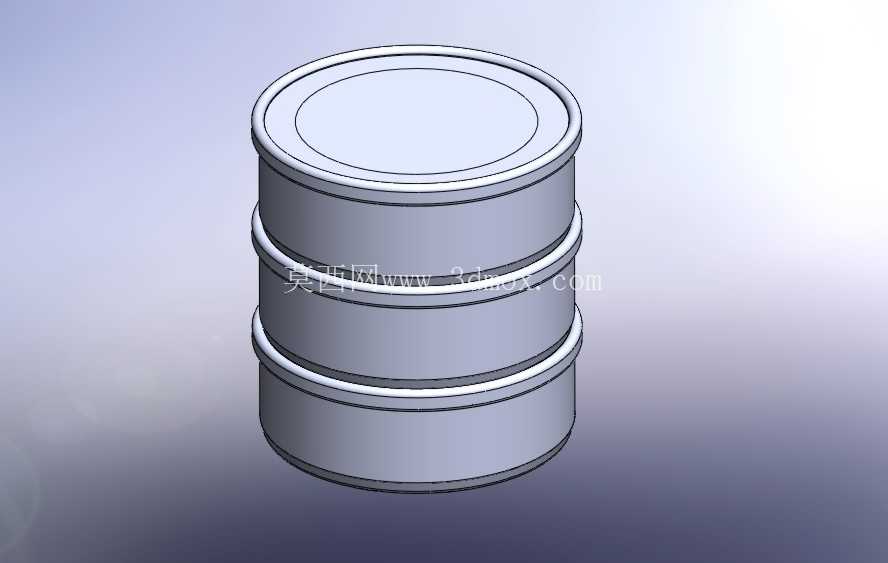

　　做食品包装线配套结构设计快十二年，经手的异形包装容器三维结构少说也有四百多套，这次拿到的三层叠装红薯巧克力酱罐头结构，刚打开数模第一眼就觉得设计思路很贴实际量产需求，不是那种只做外观渲染的花架子。先从实际应用场景说，这类叠装罐头主要面向佐餐食品分装、休闲即食食品零售场景，区别于传统单层马口铁罐头，它把单份容量拆成三层独立密封腔，既适配单人单次食用的分量控制，也解决了传统大罐开封后剩余内容物易氧化变质、串味的痛点，在商超零售端、航空配餐、户外便携餐食配套场景里，这类分层密封结构的包装接受度比传统单层罐高不少，尤其是搭配软质涂抹类食品，不用额外准备分装容器，每层单独开封食用，卫生性和便携性都有明显优势。

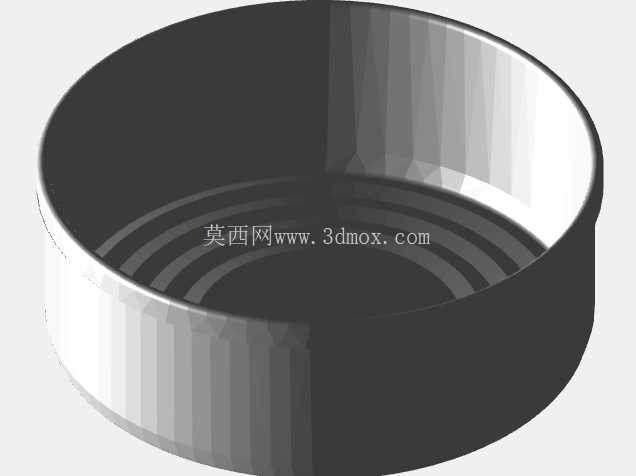

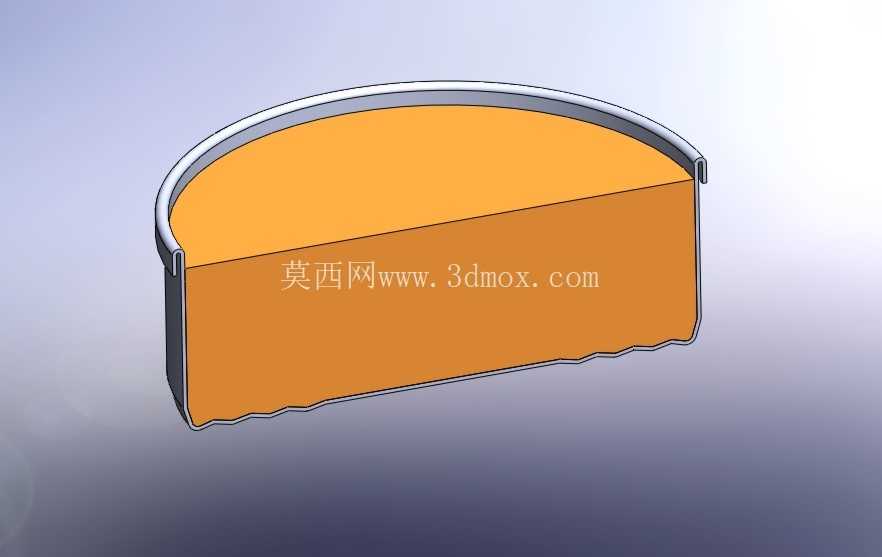

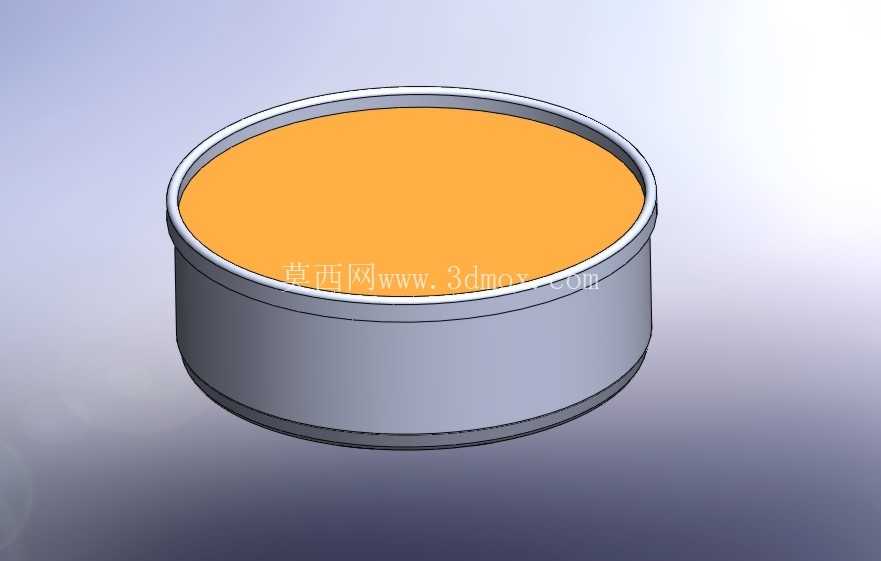

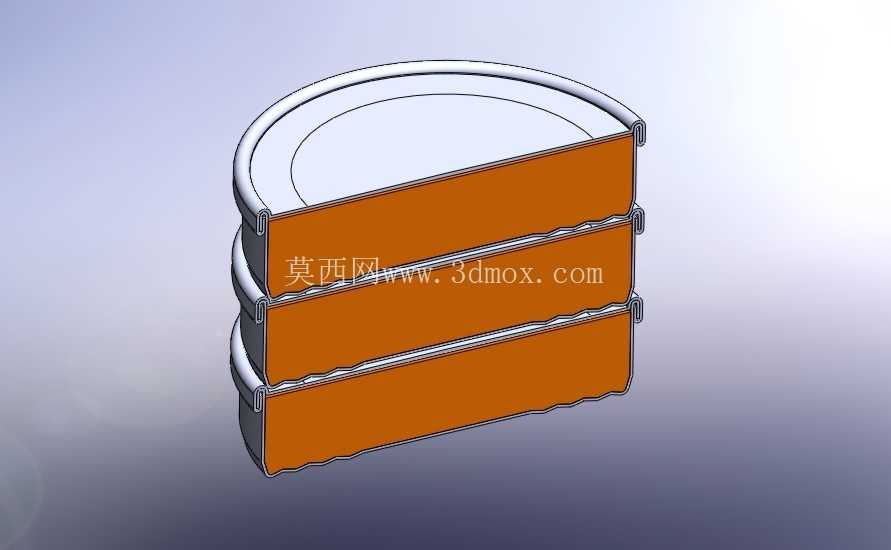

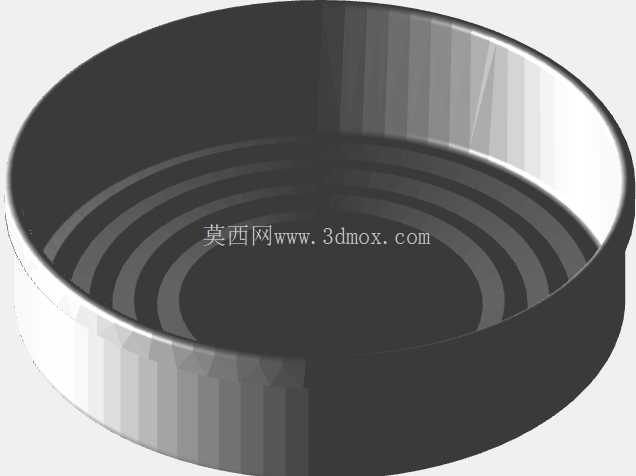

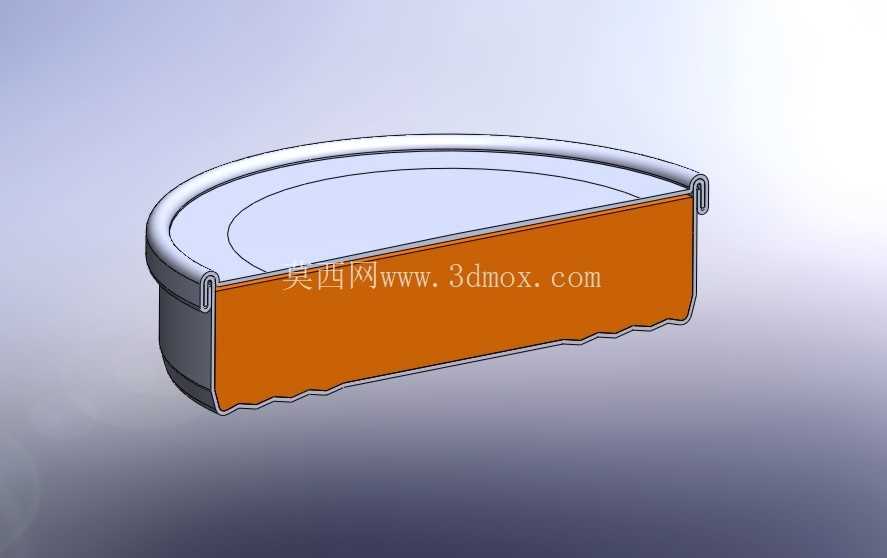

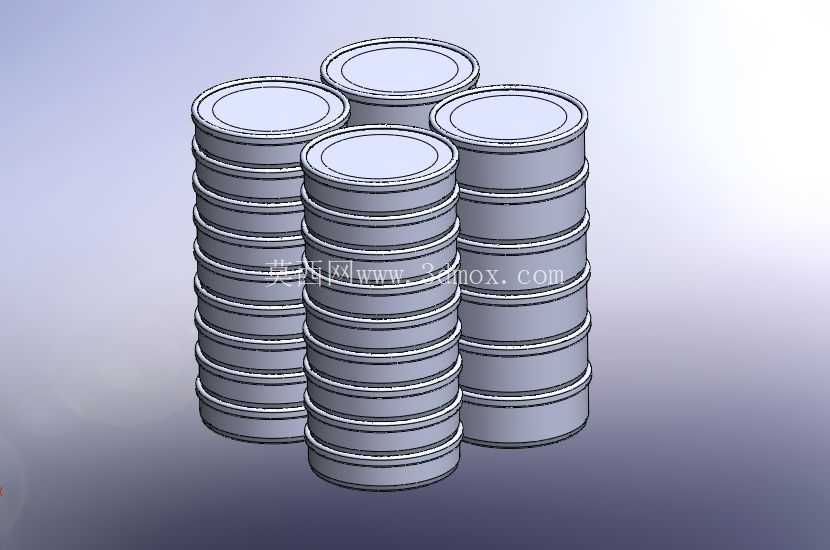

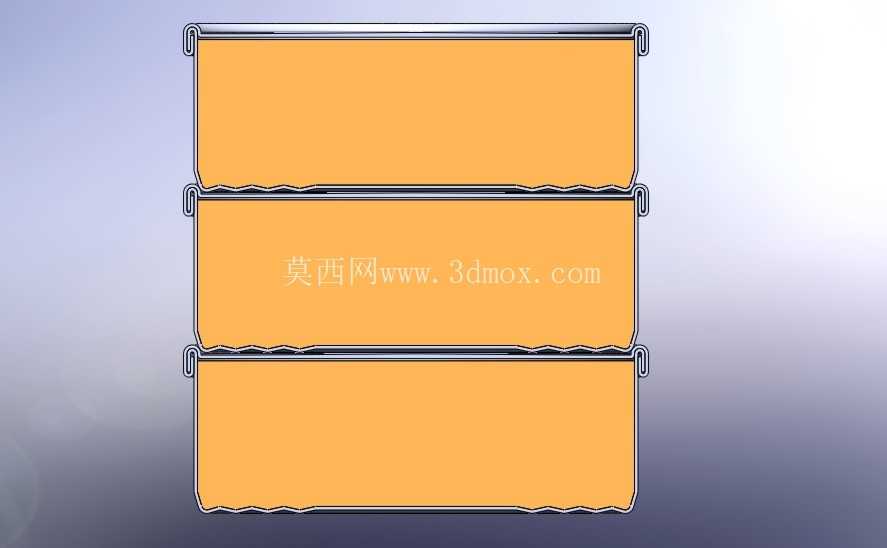

　　再讲实际用途对应的功能特性，这套结构的核心设计点在层间密封与叠装定位两个部分。首先看层与层的连接结构，每层罐体的卷边位置做了凹凸互扣的定位止口，不是简单的堆叠放置，止口配合面预留了密封胶圈的安装槽，装配时每层独立卷封完成后，靠止口的过盈配合加上密封胶的填充，实现层与层堆叠后的整体密封，哪怕整罐倒置也不会出现层间渗漏的情况，同时最上层的罐盖和最下层的罐底，分别做了适配相邻层止口的配合结构，也就是说同规格的罐体可以根据内容物分量需求，灵活调整叠装层数，不用单独开不同高度的罐体模具，这对食品厂的模具成本控制来说是很实在的优化，毕竟一套马口铁冲压模具的开模成本不低，通用化的层结构能覆盖30g到150g不同容量的分装需求，换产时只需要调整叠装层数，不用更换冲压、卷封设备的工装，换产效率能提升至少40%。

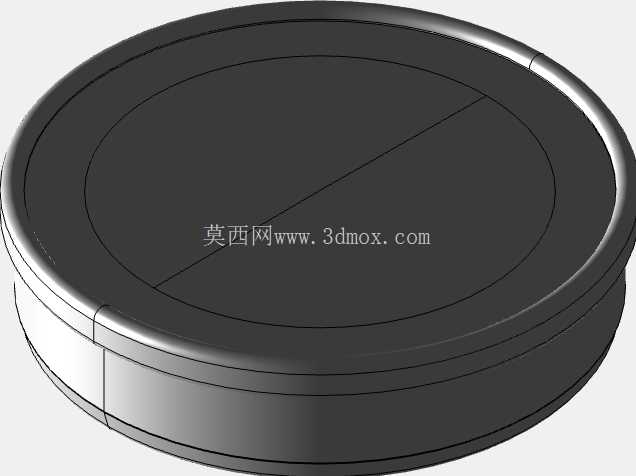

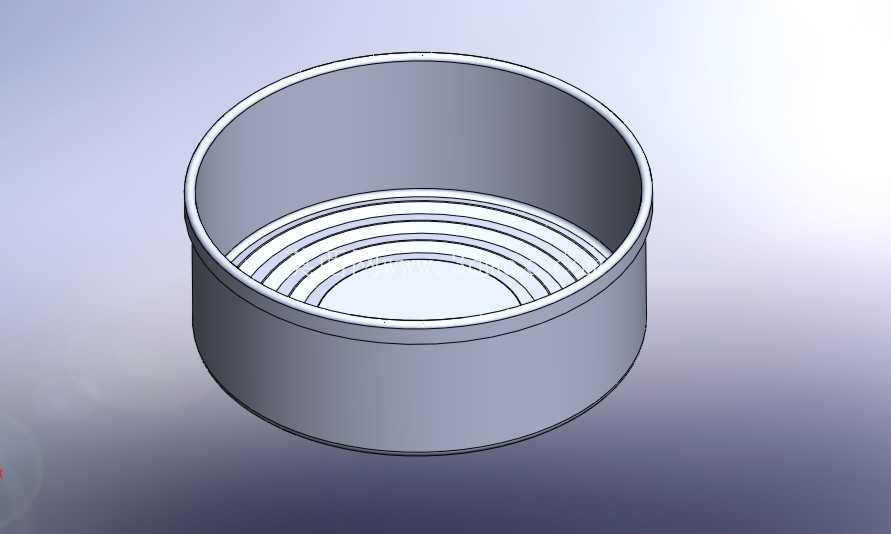

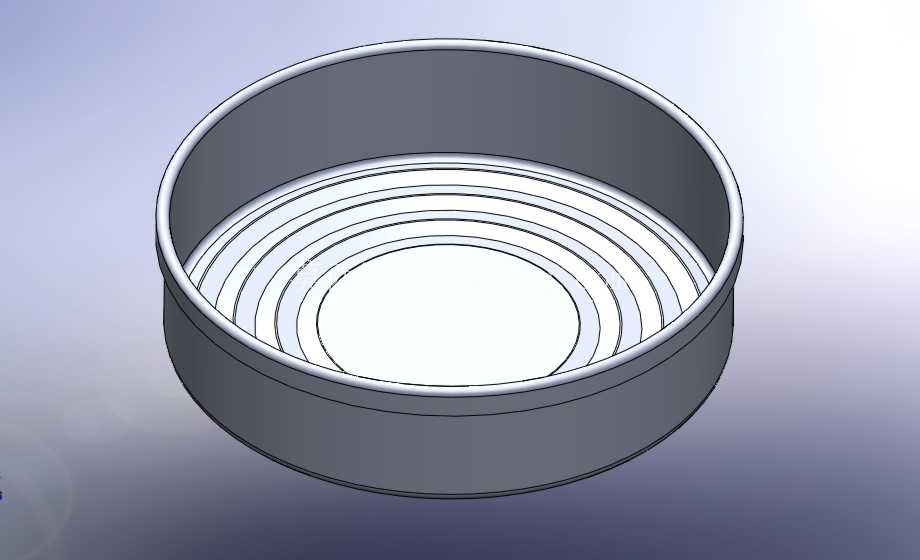

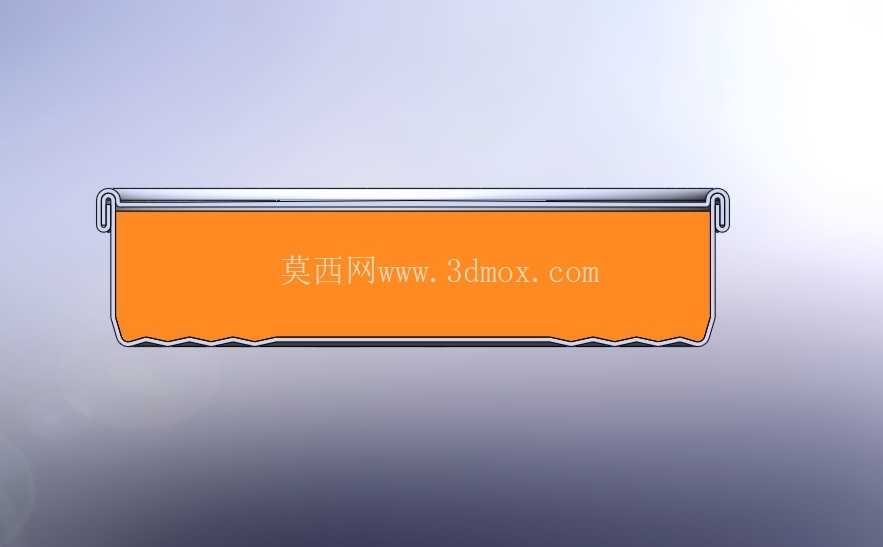

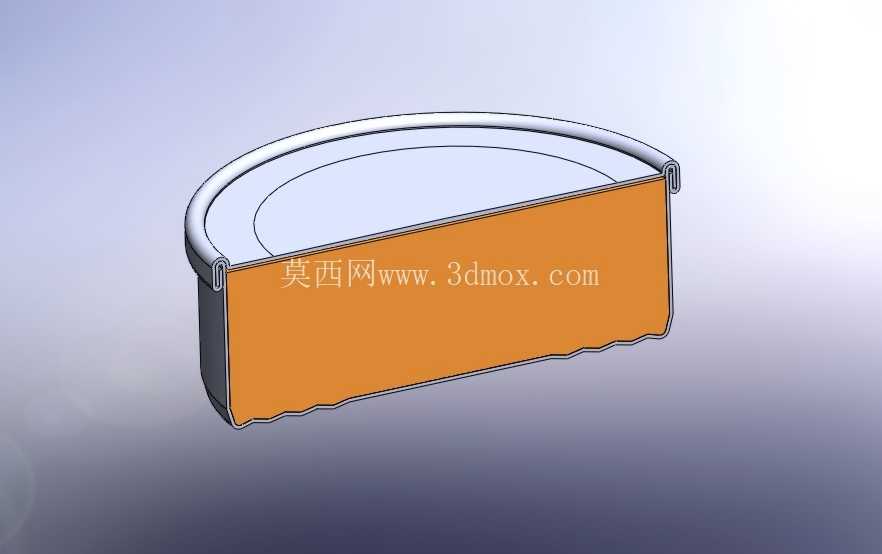

　　说回设计思路的细节，建模的时候能看到罐体侧壁的厚度做了梯度设计，靠近卷边和层间止口的位置壁厚比侧壁中段厚0.12mm，这个细节是考虑到卷封工序的受力需求，卷封时滚轮对罐口位置的挤压力大，稍薄的料厚容易出现卷边开裂、密封不严的问题，而侧壁中段用稍薄的料，既能降低整体材料成本，也能减轻整罐重量，符合现在食品包装轻量化的趋势。另外每层罐体的高度做了等尺寸设计，也就是说三层叠装后的总高度刚好适配现有标准马口铁罐头的外包装盒尺寸，不用重新设计外箱、贴标机的定位工装，现有罐头生产线的输送轨道、卷封设备、喷码工位都能直接兼容，这部分的适配设计是很多新手做结构时容易忽略的——很多人做新结构只考虑产品本身，忘了下游生产线的适配性，最后结构做出来没法在现有产线上量产，还要额外投钱改线，反而失去了新产品的成本优势。

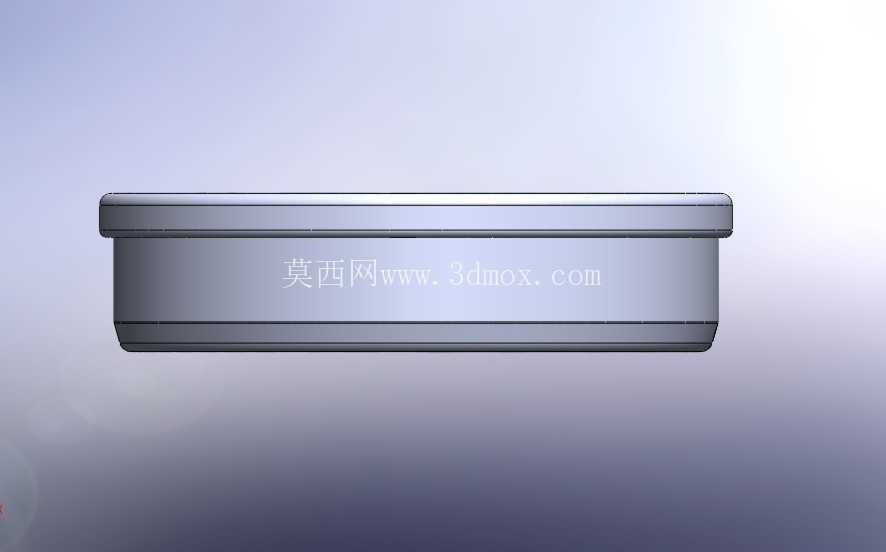

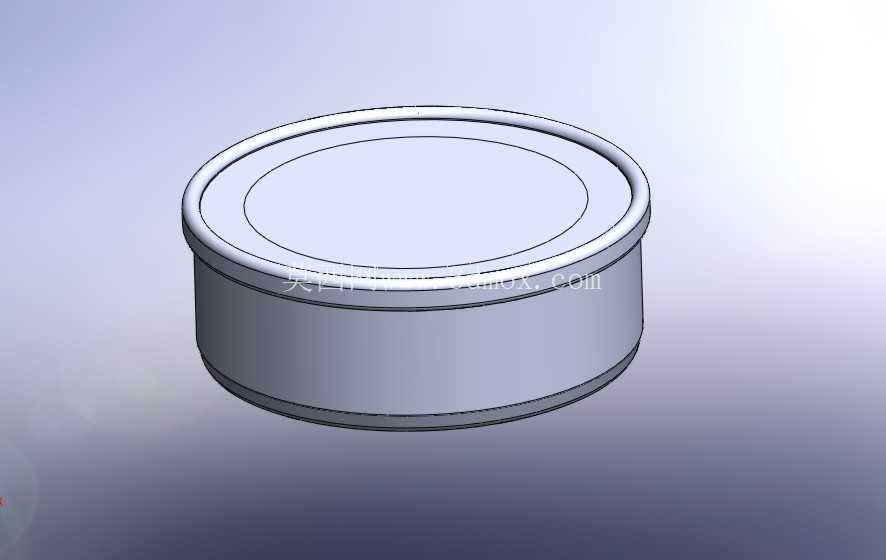

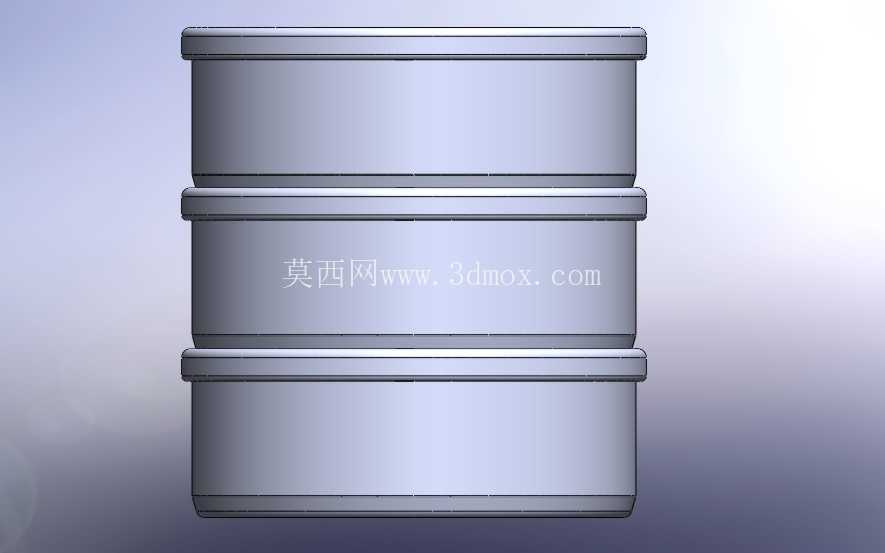

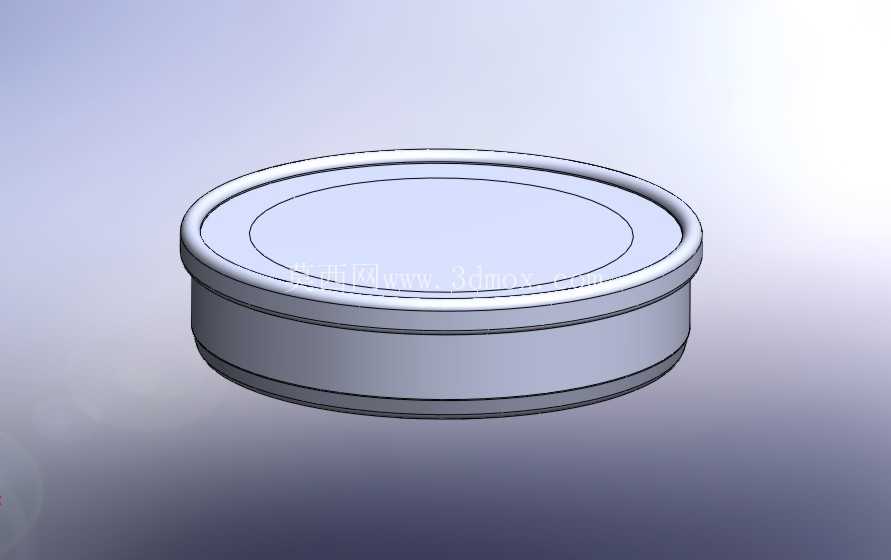

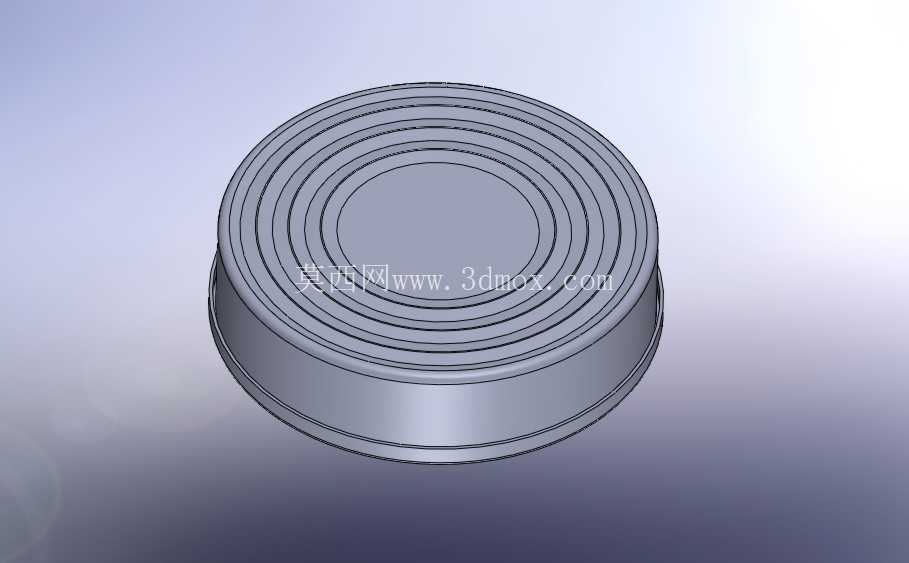

　　再讲外形尺寸和安装边界的参数逻辑，单罐层的外径和常规73mm口径的食品罐头保持一致，这个口径是经过多年市场验证的，适配市面上绝大多数的罐头开启工具，消费者不用额外准备特殊开罐器，降低使用门槛；单层层高控制在22mm，三层叠装后的总高度是78mm，加上上下盖的卷边凸起总高82mm，这个尺寸刚好能放进常规的便携餐盒格位、自动售货机的标准货道，不管是线下零售的自动售卖场景，还是外卖配餐的打包场景，都不会出现尺寸卡滞的问题。另外层间止口的配合深度做了3mm，这个深度不是随便定的：太浅的话堆叠后容易错位，运输过程中受震动可能出现层间脱开；太深的话消费者拆分每层的时候不好发力，尤其是手上沾了内容物的时候，太紧密的配合很难拆开，3mm的配合深度刚好平衡了堆叠稳定性和开启便利性，同时止口的配合面做了1.5度的脱模斜度，冲压成型时脱模顺畅，不会出现侧壁拉伤的问题，量产时的良品率能稳定在98%以上。

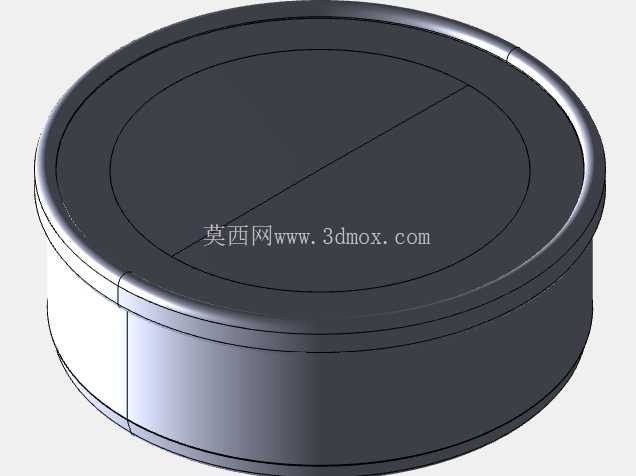

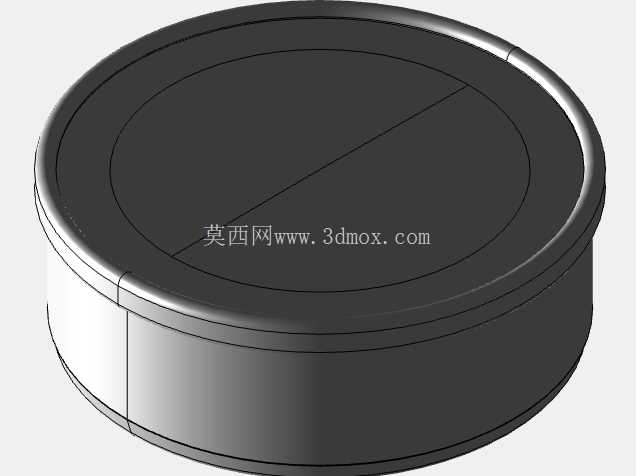

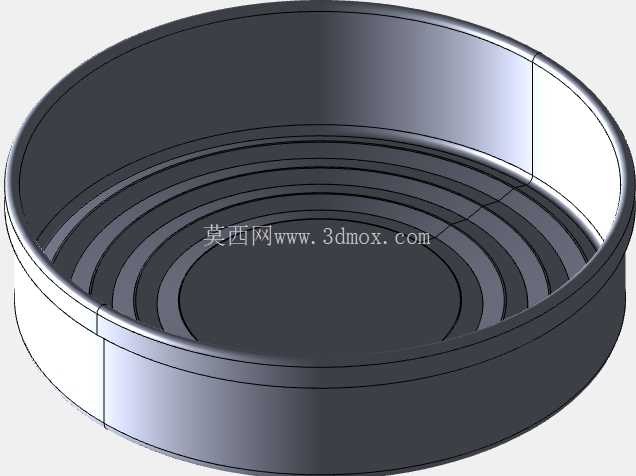

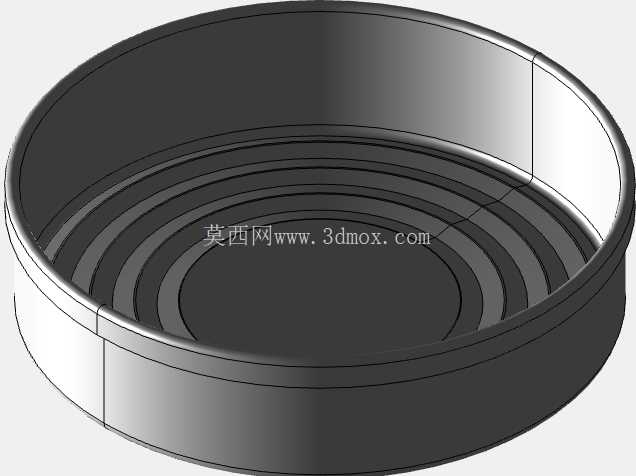

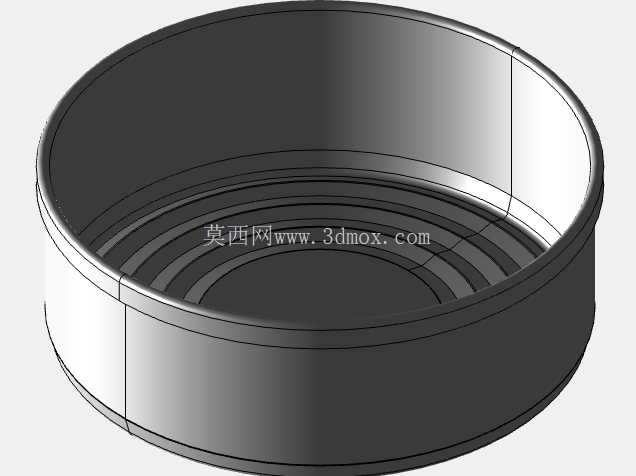

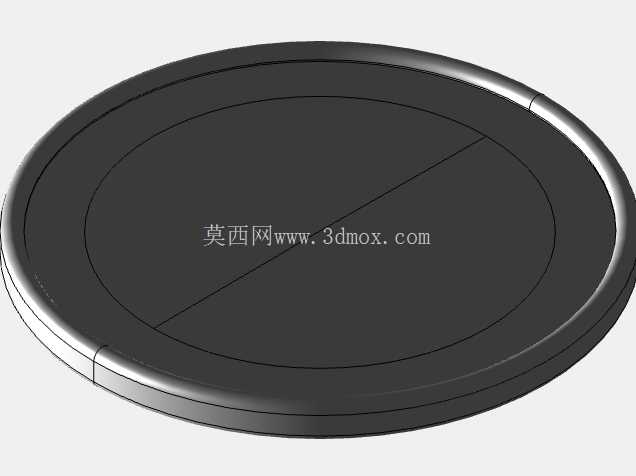

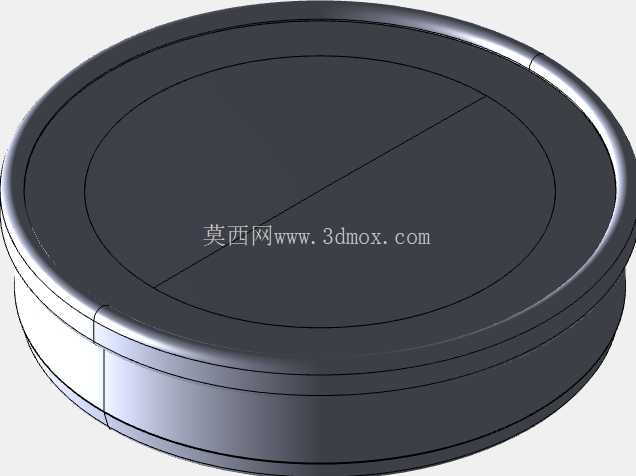

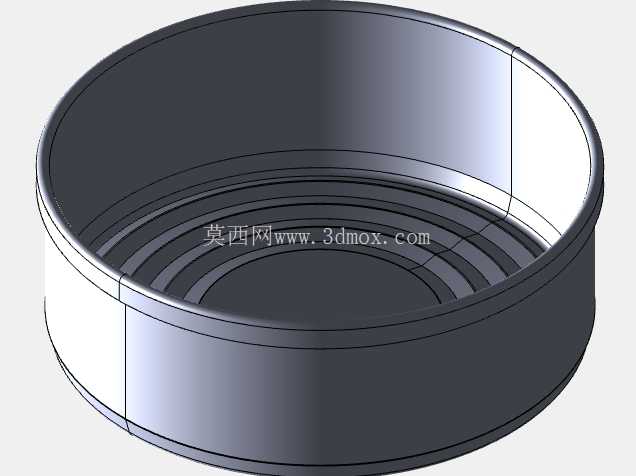

　　还有个容易被忽略的细节，罐体的内壁转角位置做了R2.5的圆角过渡，没有做直角结构，一方面是冲压成型时直角位置容易出现应力集中，运输过程中受挤压容易开裂；另一方面是圆角结构更方便内容物的灌装和取出，尤其是巧克力酱这类粘稠度较高的内容物，直角位置容易残留内容物，圆角过渡能让消费者更容易把罐内的食品取干净，减少残留浪费。另外罐盖的拉环位置做了下沉式设计，叠装时上层罐的底部不会压到下层罐的拉环，避免运输过程中拉环被压变形、误开启的问题，这个细节在堆码运输场景里非常实用，常规罐头堆码时如果上层货物压到拉环，很容易出现漏罐的情况，下沉式拉环结构刚好把拉环藏在罐盖的凹槽里，堆码时受力面是罐盖的平面部分，拉环不受压，运输破损率能降不少。

　　从结构工程师的角度看，这套模型的结构设计完全是面向量产落地做的，没有多余的装饰性结构，所有的尺寸、配合、壁厚设计都对应了实际生产、运输、使用环节的需求，不管是做食品包装结构的参考，还是做现有罐头生产线的工装适配设计，都有很高的参考价值，尤其是层间通用化的设计思路，对小批量多品类的食品分装场景来说，能大幅降低包装的开模和库存成本，比传统的固定高度罐头结构灵活很多。
