三口味华夫饼冰淇淋分注成型模具

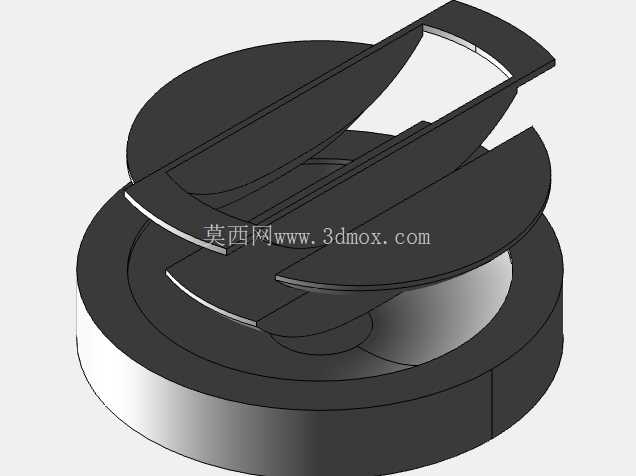

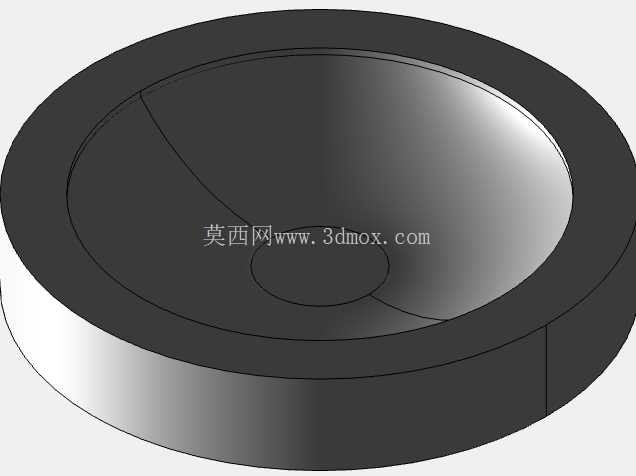

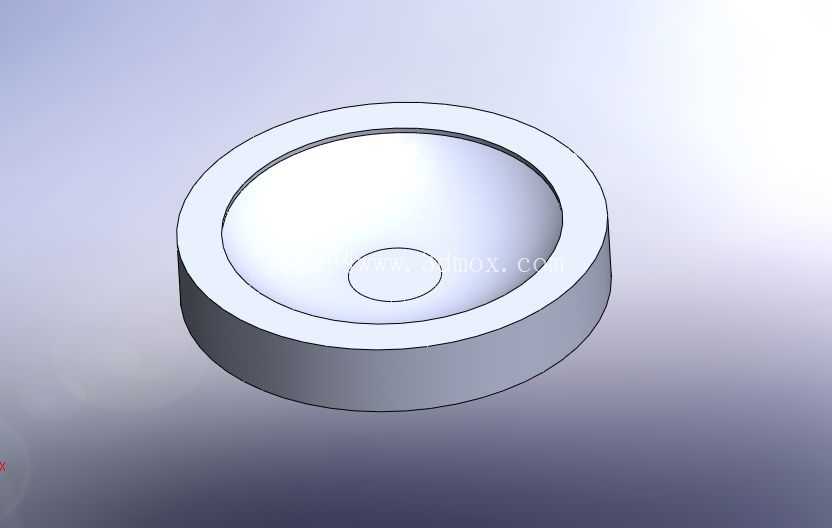

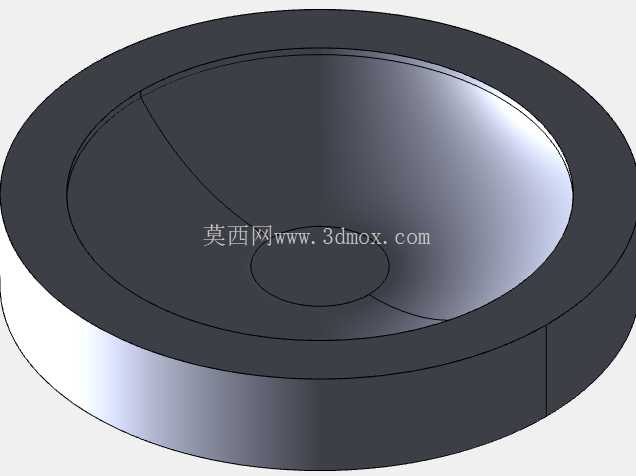

　　这套结构针对多口味拼配冰淇淋的华夫饼基底成型工序设计，核心解决传统单口味冰淇淋无法在同一华夫饼托内实现规整分区、不同口味混融串味的生产痛点，适配小型冷饮门店现制、中央厨房批量预制作两类应用场景。从实际使用逻辑出发，整套结构分为承托底座、分区插板、定位压环三个核心部分，承托底座的内凹型腔完全匹配市售常规圆形华夫饼托的外形尺寸，型腔深度预留12mm的华夫饼托壁厚余量，放置华夫饼托后不会出现侧边挤压变形、底部悬空的问题，型腔中心设置的圆形凸台用于定位华夫饼托的中心凹位，避免注料过程中华夫饼托受料液冲击偏移。

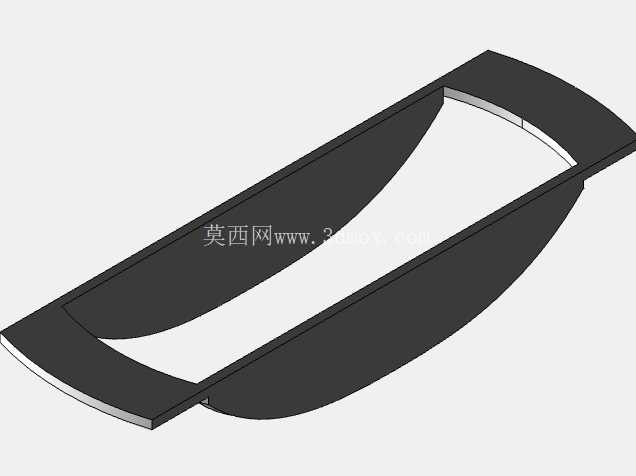

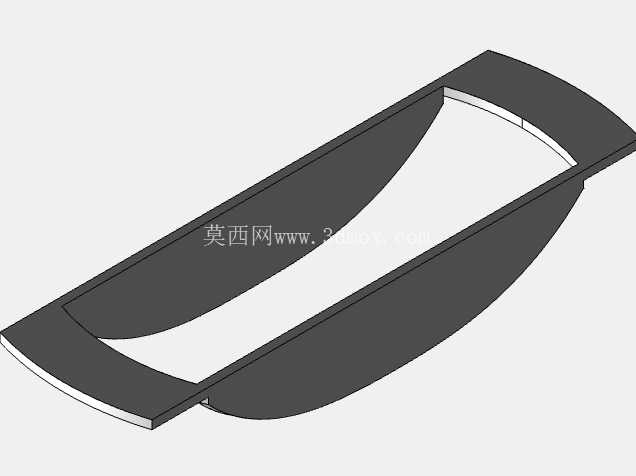

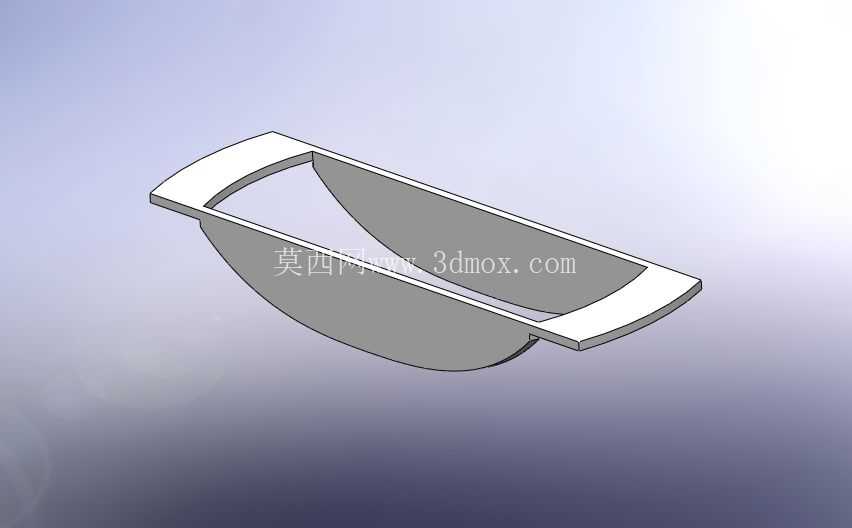

　　分区插板是整套结构的功能核心，三块插板沿中心呈120°均匀分布，插板厚度控制在1.5mm，既保证插装后的结构刚度，不会因料液挤压出现形变漏料，又能在料液初步凝固后顺利拔出，不会在冰淇淋表面留下过宽的分缝痕迹；插板顶部的弯折边搭在定位压环的卡槽内，不需要额外紧固件固定，拆装全程不需要工具，门店操作人员经过简单培训即可在10秒内完成插板装拆，适配现制场景下的快速换产需求。定位压环的外沿与承托底座的止口配合，压合后刚好压住华夫饼托的上沿翻边，注料过程中不会出现华夫饼托浮起、料液从侧边缝隙漏出的问题。

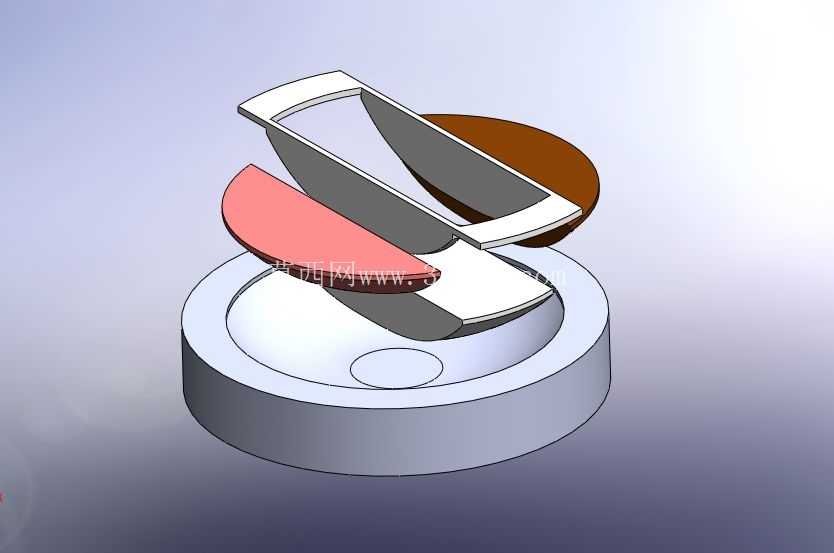

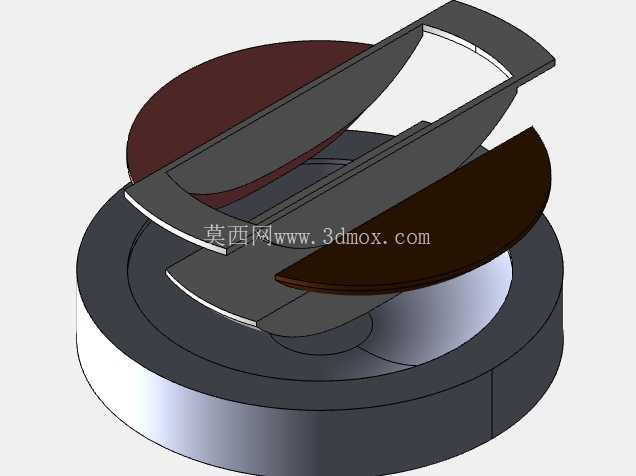

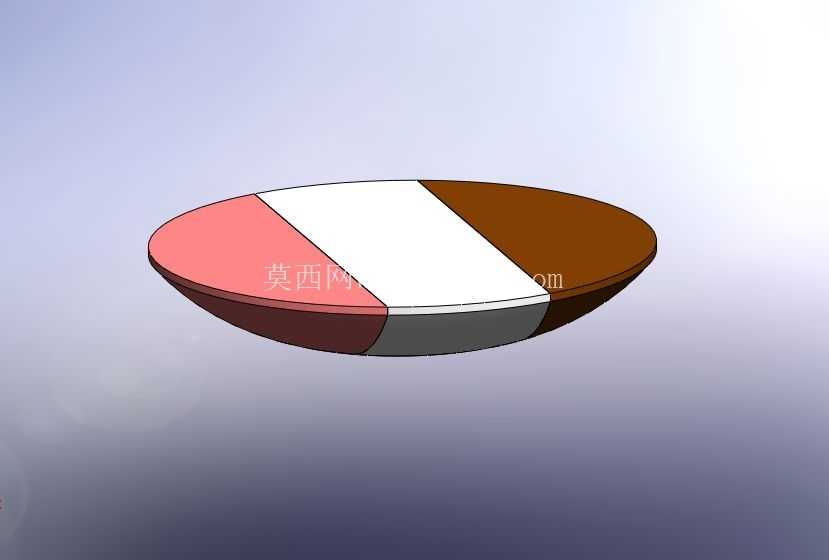

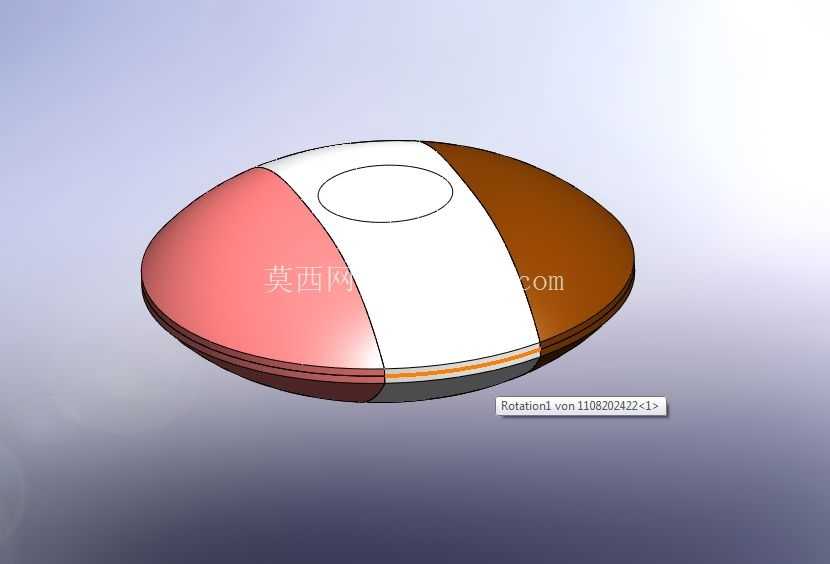

　　实际生产操作时，先将华夫饼托放入承托底座的型腔内，扣合定位压环固定华夫饼位置，插入三块分区插板将华夫饼内部分隔为三个独立的扇形腔体，首先注入占比最大的香草味冰淇淋料液至中心区域，待料液初步冷却定型后，再分别在两个侧边腔体内注入巧克力、草莓口味的料液，此时插板完全阻隔不同口味的料液，不会出现混融串色的问题；待三层料液完全达到凝固硬度后，先向上拔出三块分区插板，再取下定位压环，即可将分色规整的三口味冰淇淋连同华夫饼托一同从底座中取出。

　　整套结构的外形边界控制在直径120mm、总高度85mm，单套重量不超过300g，既可以单套手动操作使用，也可以多套成排布置在速冻隧道的进料端，适配批量生产线的安装需求，底座底部预留的10mm高度平底边，可直接适配现有冷饮生产线上的通用托盘定位槽，不需要额外改造生产线的工装接口。结构设计上所有与料液接触的边角都做了R3mm的圆角过渡，没有清洁死角，日常使用后可以直接放入商用洗碗机清洗，不会出现料液残留滋生细菌的问题；插板与压环、底座的配合间隙控制在0.2mm，既保证插拔顺畅，又不会出现料液渗漏到缝隙内的情况，长期使用也不会出现卡滞问题。不同于市面上常见的一次性塑料分注隔片，这套金属材质的模具可重复使用上千次，单次使用成本远低于一次性耗材，同时分腔的容积比例经过反复验证，中心香草口味占比50%，两侧巧克力、草莓口味各占25%，完全匹配经典三色拼配冰淇淋的口味占比要求，注料后不需要额外修整外形，取出后即可直接售卖，大幅降低现制场景下的操作复杂度，也减少了批量生产时的修整废料率。
