牧场不锈钢电加热牛饮水槽结构设计

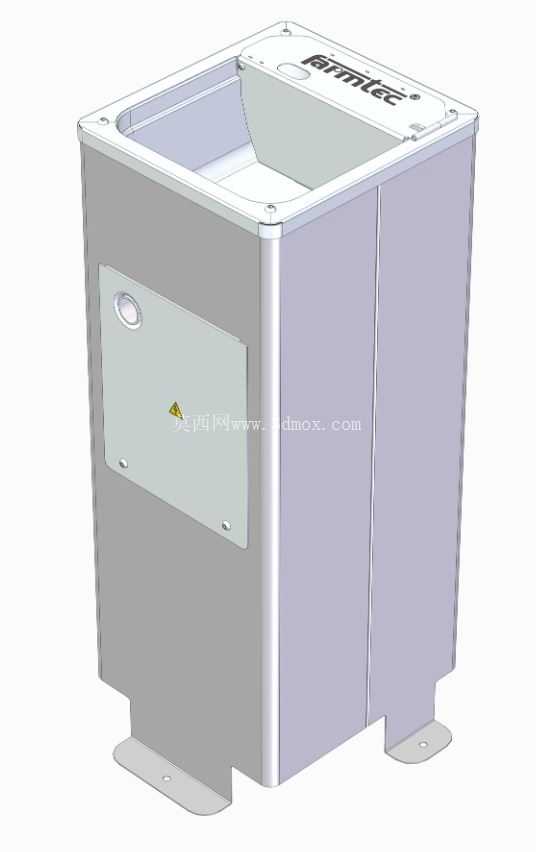

　　这款电加热牛饮水设备主要面向规模化肉牛、奶牛养殖牧场的饮水供给场景设计，解决北方寒区冬季露天或半开放牛舍内饮水结冰、水温过低导致牲畜饮水量不足、消化能耗升高的实际生产问题。设备整体采用立式方箱结构，外壳主体选用食品级304不锈钢板材折弯焊接成型，板材厚度根据承压部位差异做区分，侧壁接触水体的区域采用1.5mm厚不锈钢板，外部包覆的结构护板采用1.2mm厚板材，兼顾结构强度与材料成本控制。

　　从安装边界来看，设备底部设计有两个向外延伸的安装支脚，支脚上预留了直径12mm的螺栓固定孔，安装时可直接通过膨胀螺栓固定在牛舍的水泥地坪上，两个支脚的中心间距为320mm，安装基面需要保证水平度偏差不超过2mm，避免设备倾斜导致内部水体分布不均、加热效率受影响。设备整体外形尺寸控制在长450mm、宽420mm、高520mm的范围内，单台设备可满足15-20头成年牛的日常饮水需求，安装时需要在设备侧面预留不小于150mm的检修空间，方便后期对加热组件、温控模块进行维护更换。

　　功能设计上，设备内部集成了沉浸式电加热组件，加热功率根据不同寒区的使用需求做了适配，常规版本采用1500W加热功率，可在环境温度-20℃的条件下维持槽内水温在10-15℃的适宜区间，避免牲畜饮用冰水造成的应激反应。饮水槽的开口设计采用内凹式斜角结构，边缘做了R15的圆弧翻边处理，既可以避免牲畜饮水时刮伤颈部，也能减少饮水外溢造成的地面湿滑、水资源浪费问题。设备正面预留了温控模块的安装位，可实时显示槽内水温，支持用户手动设定加热启停的温度阈值，同时内置了缺水干烧保护功能，当槽内水位低于加热组件的安全液位时，加热回路会自动切断，避免干烧引发的设备损坏甚至火灾隐患。

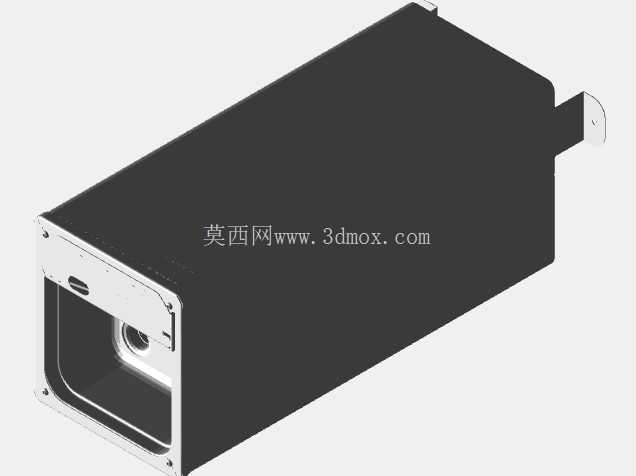

　　建模过程中对实际设备的结构做了合理简化，省略了内部布线层、隔热填充层的细碎结构，保留了设备的核心安装接口、外形轮廓、关键功能部件的位置关系，方便设计人员在做牧场整体饮水系统布局时直接调用，不需要再重复测绘建模。设备的边角位置全部做了圆弧过渡处理，没有尖锐的外凸棱角，既符合畜牧设备的安全设计要求，也能减少不锈钢板材焊接后的应力集中问题，提升设备在高湿度、高腐蚀养殖环境下的使用寿命。顶部的盖板采用可拆卸式设计，通过四周的快拆卡扣与箱体连接，日常清理槽内污垢、残留饲料残渣时可以直接掀开盖板操作，不需要借助额外工具，降低养殖人员的日常维护工作量。

　　从结构设计思路来看，这款设备没有采用复杂的管路布线结构，进水接口直接设置在箱体后侧的下部位置，可直接对接牧场的供水管路，通过浮球阀实现自动补水，槽内水位始终维持在设定高度，不需要人工频繁加水。箱体的焊缝全部做了抛光打磨处理，焊缝位置做钝化防腐处理，避免长期接触水体、牲畜唾液残留造成的焊缝腐蚀漏水问题。设备的电加热组件采用模块化设计，整体从箱体侧面的检修口插入安装，更换时不需要排空整个槽内的水体，也不需要对箱体进行切割焊接，单名维护人员在10分钟内即可完成加热组件的更换作业，大幅降低牧场的设备运维成本。

　　在做牧场设备布局选型时，这款饮水设备可以根据牛群的饲养密度灵活调整安装数量，相比传统的长条形通槽饮水设备，单台独立式的饮水槽更容易做分区管控，出现故障时不会影响整个牛舍的饮水供给，也方便单独对某一区域的设备进行加热温度调整，适配不同生长阶段牛群的饮水温度需求。建模时对安装支脚的承重结构做了简化还原，支脚与箱体主体之间采用焊接连接，焊接位置做了加强筋处理，可承受成年牛倚靠、碰撞时的冲击力，不会出现支脚变形、设备倾倒的问题。
