钣金折弯焊接组合式涵洞口导流结构

　　这套钣金组合构件主要应用在小型排水涵洞口的末端导流场景，常见于厂区室外排水、市政支路雨水涵出口、农田灌排渠系衔接段，用来解决涵洞口出流直接冲刷坡面、水流扩散无序导致的边坡冲蚀、渠底淘刷问题，相比传统现浇混凝土洞口结构，这套预制钣金构件可以直接运抵现场拼装，不需要支模养护，能大幅缩短现场施工周期，尤其适合工期紧张、现场不具备混凝土浇筑条件的改扩建项目。

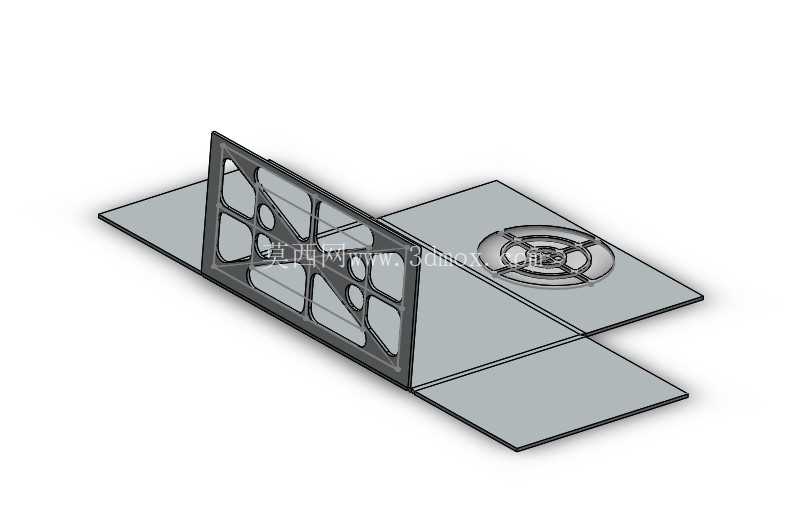

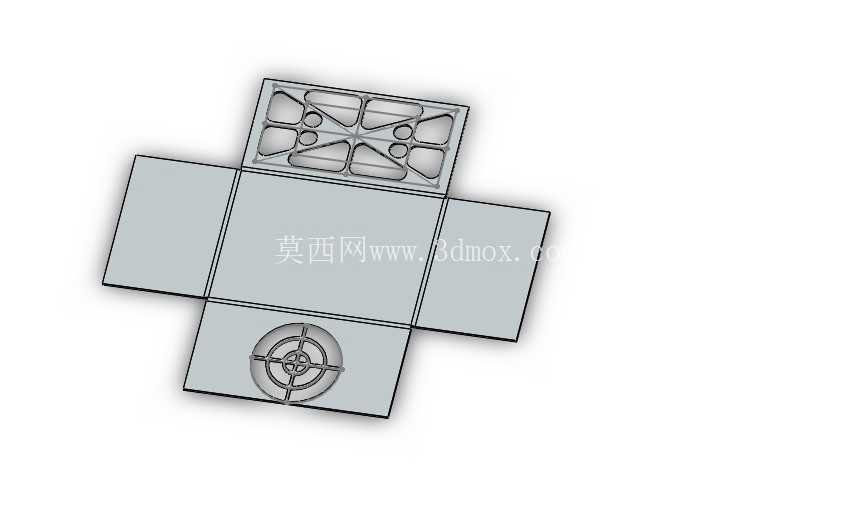

　　从结构功能上看，整套构件分为三个功能段：与涵管出口衔接的直立挡边段、向两侧扩散的平铺导流面、以及末端的消能整流格栅。直立挡边采用带加强筋的整板折弯结构，筋格采用三角形与矩形组合的镂空布局，在保证挡边整体抗侧压强度的前提下，尽可能降低板材用量，同时镂空结构可以让挡边背后的回填土与构件形成嵌固作用，避免挡边在水流长期冲击下出现倾覆位移，挡边的安装边界需要与涵管出口端面紧密贴合，底部嵌入渠底垫层以下100-150mm，两侧延伸进入边坡土体不小于200mm，防止水流从构件与土体的衔接缝隙处窜流掏刷。

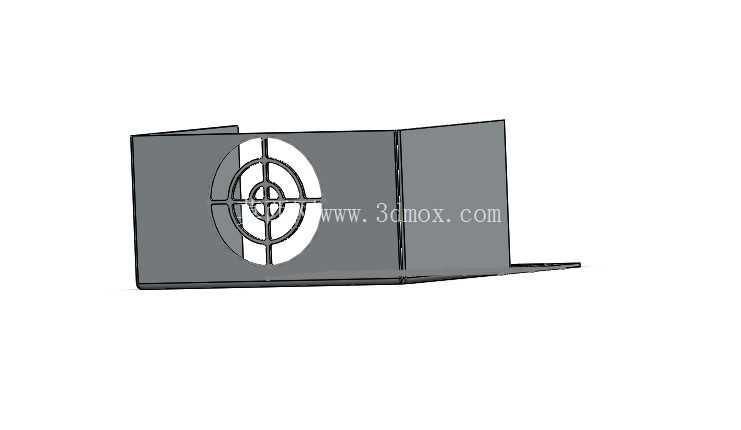

　　平铺导流面采用分块拼接的平板结构，每块板的边缘都预留了折弯搭边，现场拼装时搭边处采用满焊连接，焊缝打磨平整后做防腐处理，导流面的坡度与涵管出口的水流流速匹配，整体顺着水流方向保持1%-3%的纵坡，避免板面出现积水淤积，分块设计的好处是可以根据现场涵洞口的实际宽度灵活调整拼接数量，不需要额外裁切板材，适配不同口径的圆管涵、盖板涵出口尺寸。末端的圆形格栅结构是核心的消能部件，格栅采用放射状加环形肋的布局，能把涵洞口集中出流的高速水流打散成多股细流，降低水流的动能，避免出流直接冲刷下游渠底，格栅的安装高度与导流面末端齐平，底部通过焊接支脚与导流面板固定，能承受水流长期冲击以及日常清淤作业的踩踏荷载。

　　设计过程中首先考虑的是钣金加工的工艺可行性，所有折弯边的内圆角都匹配常规数控折弯机的刀具参数，避免出现过小折弯半径导致的板材开裂问题，所有焊接位置都预留了足够的操作空间，避免出现内角无法施焊的情况；其次是安装的便捷性，所有构件拆分后的单块重量都控制在两人可搬运的范围内，不需要大型吊装设备就能完成现场拼装，构件上预留的定位缺口能让现场施工时快速对齐位置，降低现场安装的对位难度。

　　从安装边界来看，整套结构的横向覆盖宽度为涵管出口直径的2.5-3倍，纵向导流长度为涵管直径的3-4倍，直立挡边的高度比涵管出口的顶部高出200mm，确保大流量过水时水流不会漫过挡边冲刷两侧边坡，所有板材的厚度根据涵管的设计过水流量匹配，常规小口径涵管采用2-3mm厚的冷轧钢板制作，大流量工况可以适当增加板厚，构件整体做热浸镀锌防腐处理，适应室外潮湿、覆土的使用环境，使用寿命能达到20年以上。

　　在实际使用场景中，这套结构还可以搭配下游的卵石消能床使用，经过格栅打散的水流直接进入卵石层进一步消能，能把涵洞口的出流流速降低到不冲刷下游渠底的安全范围，相比传统的八字形混凝土洞口，这套钣金结构的外形更规整，现场施工的建筑垃圾更少，在对景观要求较高的厂区、园区排水项目中，还可以在板材表面做喷塑处理，匹配周边的景观色调，不会像混凝土结构那样出现表面风化、开裂的问题。结构设计时还考虑了后期清淤维护的需求，导流面为整平面结构，没有凸起的障碍物，日常清淤时可以直接使用高压水枪冲洗，或者用小型工具直接清理淤积的泥沙，格栅的栅条间距经过优化，既能有效打散水流，又不会被落叶、塑料袋等杂物大面积堵塞，减少日常维护的工作量。
