带径向卷曲结构的长条金属冲压折弯件

　　这类带径向卷曲结构的长条金属冲压件，在日常的设备装配、工装夹具搭建、钣金柜体组装场景里出镜率不低，很多时候大家会把它当成不起眼的小连接件，但实际在装配链路里它承担的定位、卡接、限位作用直接影响整套结构的装配精度与长期使用稳定性。先从实际应用场景说起，这类零件常出现在电气柜内部走线固定、小型设备外壳的快装卡扣、工装治具的定位挂接结构里，也有部分场景会把它用在汽车内饰板的预装卡接位、通用设备的钣金件临时挂接结构上，替代部分需要螺丝紧固的连接位，减少装配工序里的拧螺丝工时，同时在需要频繁拆装的检修位，这种一体冲压成型的卡接结构比螺纹连接的操作效率高很多，也不会出现螺纹滑牙、紧固件丢失的问题。

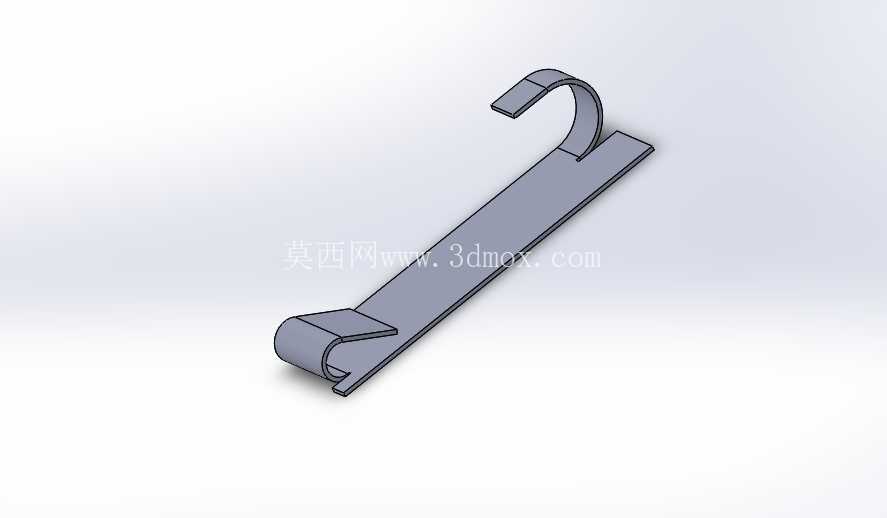

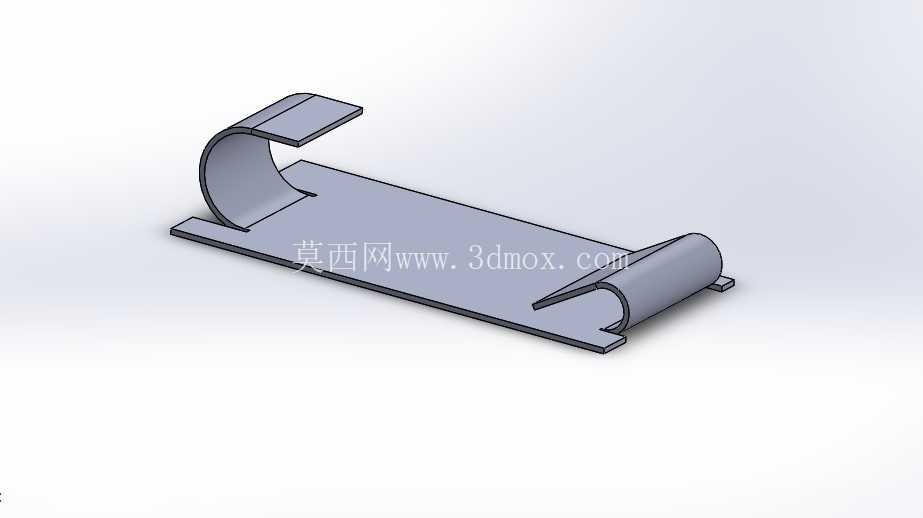

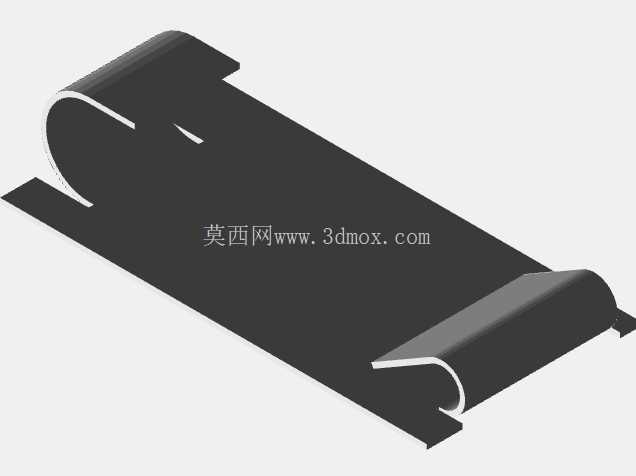

　　从功能特性上看，零件主体为长条平直钣金结构，一端做了径向卷曲的弯钩结构，另一端做了反向的小卷边卡位，平直段的平面度是设计时首先要卡控的公差项，毕竟平直段要和被连接件的平面完全贴合，一旦平面度超差，装配后会出现翘曲，导致卡接间隙过大，固定后出现松动异响。两端的卷曲结构不是随便做的圆弧，弯钩端的卷曲内径要和配套挂接的圆杆直径做间隙配合，常规设计时间隙控制在0.1mm到0.2mm之间，既保证挂接时能顺利卡入，又不会因为间隙过大出现挂接后窜动的问题；另一端的小卷边主要起到两个作用，一是消除钣金剪切后的锋利毛边，避免装配时划伤操作人员或者划破配套的线缆绝缘层，二是作为卡位结构，卡入被连接件的预留槽位后，限制零件沿长条方向的窜动，保证卡接到位后不会轻易滑脱。

　　聊到设计思路，做这类冲压折弯件的时候，首先要确认原材料的厚度，因为卷曲半径和料厚直接相关，常规冷轧钢板做这类卷曲结构时，最小卷曲内径不能小于1倍料厚，否则折弯卷曲位置会出现应力集中，甚至出现板材开裂的问题，尤其是批量冲压生产时，如果卷曲半径过小，模具的损耗速度会大幅提升，生产过程中也容易出现残次品。其次要考虑折弯工序的排布，这类零件不能一次冲压成型，要先落料冲出长条外形，同时把两端的卷边预压出定位线，再分步完成两端的卷曲折弯，最后做整体的校平，保证平直段的平面度符合要求。很多新手设计这类零件时容易忽略回弹量，钣金折弯尤其是卷曲结构的回弹量和材料牌号、料厚、折弯半径都有关系，设计模具时要提前预留回弹补偿角，不然成型后弯钩的角度不对，要么卡不进配套的挂接杆，要么卡入后间隙过大松旷。

　　再说到外形尺寸与安装边界，这类零件的长度一般根据实际挂接跨度确定，常规应用场景下长度在50mm到150mm之间，宽度根据承重需求调整，承重要求高的场景会适当增加宽度或者选用更厚的板材，避免长期受力后平直段出现弯曲变形。安装时不需要额外的紧固件，只需要在被固定的两个构件上分别预留对应尺寸的挂接杆和卡位槽，先把弯钩端卡入挂接杆，再把另一端的卷边卡入卡位槽按压到位即可，整个装配过程不需要额外工具，单人就能快速完成。需要注意的是安装位的周边要预留至少3mm的操作空间，方便按压卡入，同时要避免卷曲位置和周边的其他构件出现干涉，尤其是弯钩的开口方向要和受力方向相反，保证受力越大卡接越紧，不会因为受外力冲击出现脱开的问题。另外这类零件做表面处理时，一般选用镀锌或者喷塑，根据使用场景的防腐要求选择，普通室内设备场景用普通镀锌就能满足要求，户外或者潮湿环境下要选用热镀锌或者喷塑处理，避免长期使用出现锈蚀，影响结构强度。
