阶梯轴式磁芯绕线骨架结构件

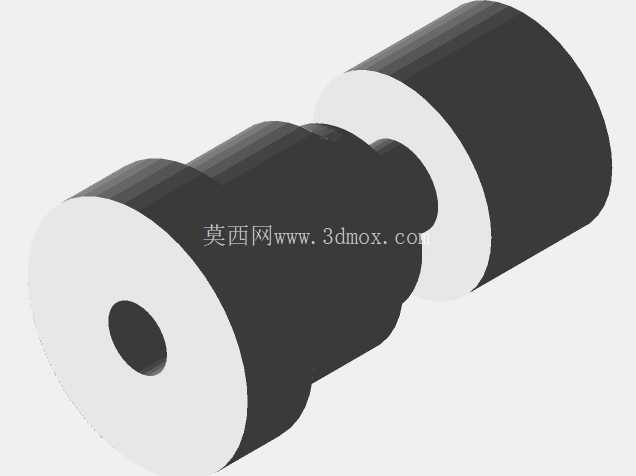

　　该结构件为电磁转换类设备的核心承载部件，主要应用于小功率电源模块、信号隔离电路、低压供电回路的电磁感应单元中，作为绕组线圈的支撑基体与磁路闭合的配套结构使用。从结构形态来看，整体采用三段式阶梯轴设计，两端为大直径圆盘结构，中间段为直径递减的两级柱体，最内侧开设同轴通孔，这种结构并非随意设计：两端的大直径圆盘首先起到绕组限位作用，绕制漆包线时可直接依托圆盘端面确定线圈的轴向绕制边界，无需额外加装挡圈，减少装配零件数量；中间段的阶梯直径设计，可适配不同线径、不同匝数的分层绕线需求，靠近输入端的大直径柱体可绕制初级绕组，直径更小的柱体绕制次级绕组，天然形成绕组间的物理隔离间隙，降低层间击穿风险，同时阶梯结构的台阶面可作为绕组绝缘胶带的缠绕定位基准，保证绝缘层包覆的一致性。

　　内侧的同轴通孔主要用于穿装固定磁芯的中心柱，或是通过安装螺栓将整个部件固定在PCB板、设备安装支架上，通孔的直径公差需控制在合理范围，既要保证磁芯柱可顺利插入，又要避免间隙过大导致绕组工作时产生振动异响。从实际应用场景出发，这类结构件常出现在消费电子适配器、小型工控设备供电模块、车载低压信号隔离单元中，相比等直径的圆柱骨架，阶梯式设计可在相同的轴向长度下，预留出更多的绕组排布空间，同时优化绕组间的爬电距离，满足安规设计中对电气间隙的要求。

　　设计过程中需重点关注几个尺寸边界：两端圆盘的外圆直径决定了整个部件的最大安装轮廓，在排布PCB板时需以此为基准预留避让空间，避免与周边电容、电阻等元器件产生干涉；中间各段柱体的直径差决定了阶梯台阶的高度，该高度需匹配常用漆包线的线径与每层绕制匝数，避免台阶过高导致绕组端部悬空，或是台阶过低无法起到分层隔离作用；轴向总长度需匹配对应磁路的磁芯窗口高度，保证磁芯装配后可完全覆盖绕组区域，避免出现磁路漏磁增大的问题。

　　结构的材质选择上，这类骨架通常采用绝缘性能优异的工程塑料注塑成型，表面需保证足够的光洁度，避免绕线过程中毛刺划伤漆包线的绝缘漆层，造成绕组短路故障；两端圆盘的边缘需做小圆弧倒角处理，一方面避免装配时割伤操作人员，另一方面可减少绕线时漆包线在棱角处的应力集中，降低线材断裂的概率。在实际选型适配时，需先确认适配磁芯的中心柱直径，匹配内侧通孔的尺寸，再根据所需绕制的绕组总匝数、线径计算中间各段柱体的有效绕线长度，确认阶梯段的直径与长度是否满足绕线空间需求，同时核对两端圆盘的外圆尺寸是否符合安装位置的空间限制。这类结构虽然外形看似简单，但每一处尺寸的设计都直接影响后续绕组绕制的工艺性、成品的电气绝缘性能以及整体装配的适配性，建模过程中需严格保证各段圆柱的同轴度，避免出现偏心问题，否则绕线后会导致整体动平衡超标，在高频工作场景下产生额外的振动与噪音；同时各阶梯面与柱体的垂直度也需控制在合理公差范围内，否则绕制的线圈会出现倾斜，导致绕组端部与圆盘端面的间隙不均匀，局部位置绝缘距离不足。
