小型水平轴风力涡轮机结构设计方案

　　这款小型水平轴风力涡轮机的结构设计，核心面向分布式微网供电、离网场景教学演示、桌面级风能原理验证以及3D打印创客制作需求，整体结构做了大幅简化，没有冗余的复杂传动构件，适配小功率风能捕获的实际使用场景，不需要配套大型塔基与并网设备，可直接固定在支架、实验台架或者小型立杆顶端完成部署。从结构布局来看，整机采用经典的三叶片上风向布局，叶片为翼型优化的曲面结构，叶根位置做了加厚过渡处理，和轮毂的连接位预留了标准安装孔位，不需要额外定制转接件即可完成叶片与轮毂的装配，三个叶片沿轮毂周向120度均匀分布，动平衡调校基准清晰，建模阶段已经完成了初始动平衡配重的结构预留，实际制作时不需要额外做大量的配重调整即可保证低转速下的运行稳定性。

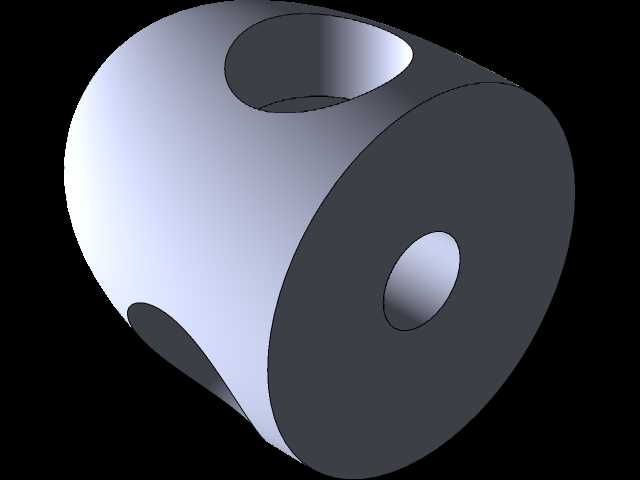

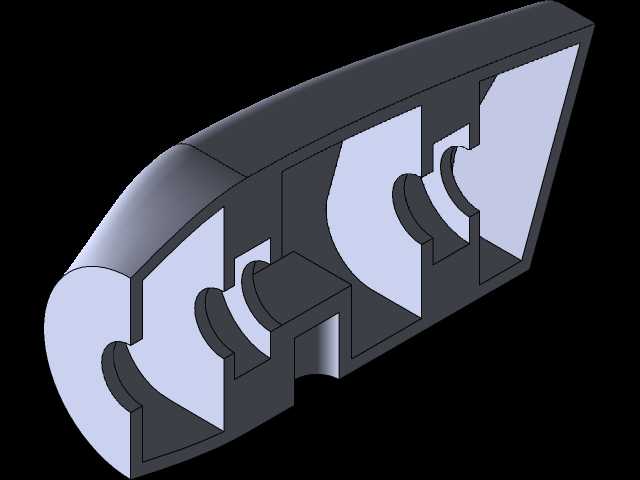

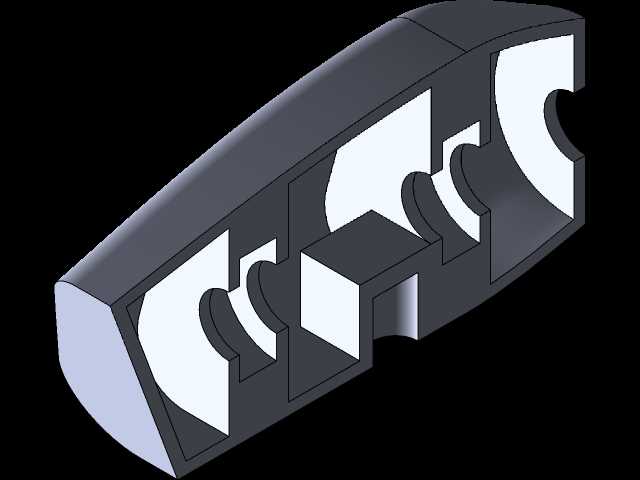

　　轮毂外部设置了流线型导流罩，曲面过渡完全贴合叶片根部的安装轮廓，能够有效降低叶轮旋转时的前端风阻，减少来流在轮毂位置的紊流损耗，提升低风速下的启动性能。叶轮后方直接连接机舱主体，机舱内部预留了小型发电机、整流模块的安装腔体，腔体的安装边界做了统一的尺寸约束，可适配市面上常见的小型直流风力发电机模组，不需要对机舱结构做二次切削修改即可完成内部元器件的装配，机舱尾部没有设置额外的尾舵结构，整体结构更紧凑，适合固定朝向的来流场景使用，若需要适配变向来流，也可在机舱底部与塔架的连接位置加装回转支撑结构，扩展对风功能。塔架部分采用分段式圆柱杆结构，每一段塔架的连接端都做了定位止口设计，装配时可快速对齐同轴度，

　　不需要反复调整即可保证塔架整体的直线度，避免叶轮旋转时因为塔架倾斜产生的偏心振动。塔架底部的安装法兰为十字形开孔结构，四个安装支脚分别预留了通孔，可通过螺栓直接固定在平面基座、实验台或者预制的混凝土基础上，法兰和塔架的连接位置做了三角加强筋结构，能够承受叶轮运行时产生的倾覆力矩，避免长期受载后连接位置出现疲劳断裂。从设计思路上，这款模型优先考虑了易加工与易装配特性，所有零部件的拔模角度、壁厚都做了统一规范，不管是采用FDM3D打印制作，还是采用简易机加工方式加工零部件，都不需要复杂的工装夹具即可完成生产，单个零件的最大尺寸控制在常规桌面级3D打印机的成型幅面范围内，不需要拼接打印即可完成单个构件的制作。在实际应用中，

　　这款结构可直接用于中小学科创教育的风能原理演示，学生可通过装配整套结构直观理解水平轴风机的能量转换逻辑，也可作为小型离网供电系统的风能捕获端，搭配储能模块为小型传感器、户外低功耗照明设备供电，还可作为风机气动性能验证的缩比模型，放在风洞实验中完成不同翼型叶片的性能对比测试。安装边界方面，整机装配完成后叶轮旋转的最大扫掠直径控制在合理范围内，安装时只需要保证叶轮扫掠区域内无遮挡物，塔架固定位置的基础能够承受整机运行时的振动载荷即可，不需要预留过大的安装空间，塔架的长度可根据实际使用场景的需求增减分段数量，灵活调整叶轮的安装高度，适配不同的来流高度条件。结构细节上，所有零部件的连接位置都做了圆角过渡处理，没有尖锐的棱角，既能够降低应力集中提升结构强度，也能避免装配和使用过程中出现划伤风险，叶片的曲面曲率经过反复调整，在低风速下即可获得足够的启动转矩，不需要很高的切入风速即可带动发电机运转，适配大部分内陆地区的日常风速条件。
