小型有刷直流电动马达转子结构三维数模

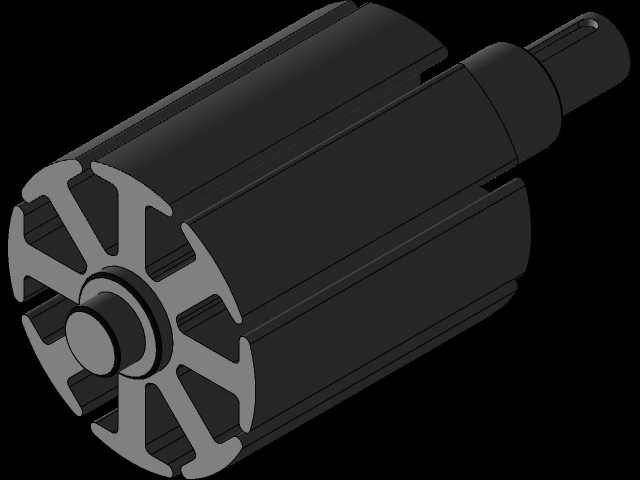

　　这套三维数模完整还原了小型直流有刷电动马达的核心转子组件，覆盖从冲片叠压结构到输出轴装配的全部细节，可直接用于电机原理教学、小型设备动力选型参考、非标设备动力匹配校核场景。日常在小型自动化执行机构、民用电动工具、教学实验台架、小型输送线驱动单元里，这类转子结构的马达应用覆盖率极高，很多桌面级传动设备、小型进给机构的动力输出端，都采用同结构的电动马达作为动力源。

　　从结构设计逻辑来看，数模里的转子冲片采用8槽均匀分布结构，冲片外缘的槽型完全匹配绕线作业的工艺要求，槽口宽度经过合理预留，既能够保证漆包线嵌线过程中不会出现绝缘层刮损，也能控制齿部磁密分布在合理区间，避免运行过程中出现局部磁饱和带来的效率损耗。冲片叠压后的铁芯长度与冲片外径的比例，经过常规工况下的扭矩输出特性匹配，能够在额定转速区间内保持稳定的扭矩输出，不会出现低速段扭矩陡降的问题。转轴部分采用阶梯轴结构设计，从铁芯配合段到输出端依次做直径过渡，铁芯配合段采用过盈配合公差带，叠压后无需额外键连接即可传递额定扭矩，输出端轴径做了标准公差匹配，可直接适配常规规格的联轴器、同步带轮或者直连小模数齿轮，轴端预留的定位平面可配合紧定螺钉完成传动件的轴向锁止，避免正反转切换过程中出现传动件打滑移位。

　　从安装边界维度来看，该转子组件的径向最大尺寸为冲片叠压后的外圆直径，装配时需要和定子磁钢内圆保留均匀的0.3-0.5mm气隙，这个气隙值是这类小型马达的常规设计值，既能够降低磁阻提升运行效率，也能避免加工装配误差导致的转子扫膛问题。转轴两端的支撑位间距匹配常规600系列微型轴承的安装尺寸，端盖装配时轴承位的同轴度公差需要控制在0.02mm以内，才能保证转子高速运行时的跳动量在允许范围内，降低运行噪音和轴承磨损速率。输出轴的伸出长度适配常规端盖的密封结构和传动件安装空间，不会出现轴伸过长导致的悬臂弯矩过大问题，也不会因为轴伸过短导致传动件装配干涉。

　　在功能特性层面，这套转子结构对应的电动马达，可在12V-24V的常规直流供电区间内稳定运行，额定转速区间覆盖3000-8000rpm，可通过PWM调速方式实现宽范围的转速调节，适配不同负载工况下的动力输出需求。冲片采用硅钢片材质叠压，层间绝缘处理可有效降低涡流损耗，长时间连续运行时的铁芯温升控制在允许范围内，不会因为过热导致绝缘老化加速。绕线槽的槽满率控制在75%左右，既能够保证足够的导线截面积降低铜损，也不会给嵌线工艺带来过大难度，适合批量生产的工艺要求。换向器部分（数模中与转轴配合的端段结构）采用常规铜片换向结构，匹配碳刷组件即可完成电流换向，结构简单可靠，维护成本低，适合民用和工业小型设备的使用场景。

　　在实际选型应用中，设计人员可直接参考该数模的结构尺寸，完成马达与安装座、传动组件的干涉检查，提前预判装配过程中可能出现的空间冲突问题，比如端盖安装位和设备机架的间距、输出轴传动件和周边防护结构的安全距离、接线端的走线空间预留等。同时该数模也可作为电机原理教学的具象化载体，帮助初学者直观理解转子冲片结构、磁路走向、扭矩传递路径的核心逻辑，相比二维图纸更具空间辨识度。针对非标设备改造场景，设计人员还可基于该基础结构，调整铁芯叠厚、槽型尺寸、轴伸长度等参数，快速衍生出适配不同功率、不同安装要求的定制化马达转子结构，缩短前期设计的建模周期，减少重复建模的工作量。需要注意的是，这类结构的马达在垂直安装场景下使用时，需要对下端轴承的轴向承载力做额外校核，如果输出端存在轴向负载，需要更换为带止推功能的轴承结构，避免长期运行出现转轴窜动问题。
