户外悬挑式金属遮阳雨棚钢架结构

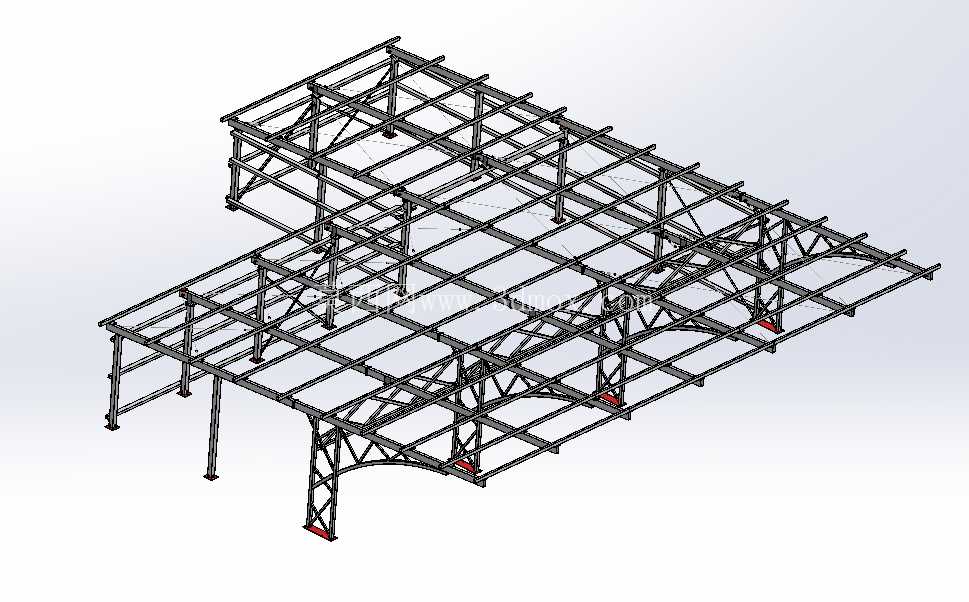

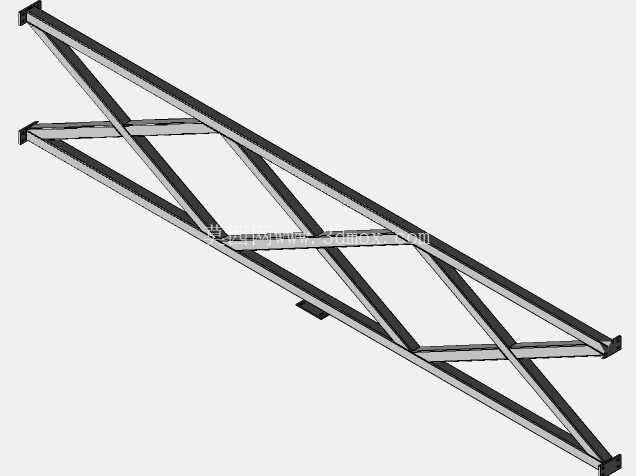

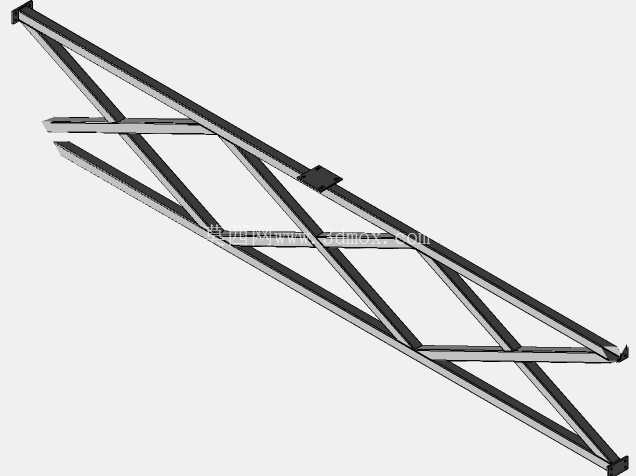

　　该结构为单侧悬挑式金属承重钢架，主要应用于民用建筑入口、小型户外休憩区域、独栋建筑侧方的遮阳挡雨支撑场景，可作为屋面覆盖材料的承重骨架，上方可铺设阳光板、彩钢瓦、钢化玻璃等不同材质的覆面材料，适配不同场景的采光、遮雨、遮阳需求。从结构受力逻辑来看，整体采用三角形桁架受力体系，斜向主承力梁搭配多组腹杆形成稳定的三角受力单元，竖向支撑立柱直接传递竖向荷载至地面基础，斜向腹杆分别承担拉力与压力，抵消悬挑端产生的弯矩，避免结构端部出现下挠变形，相比纯实腹梁结构，桁架形式可在保证整体刚度的前提下减少钢材用量，降低结构自重，同时减少风阻对整体结构的影响。

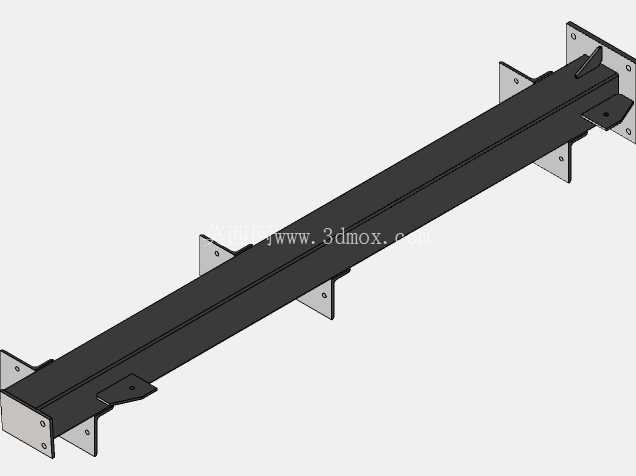

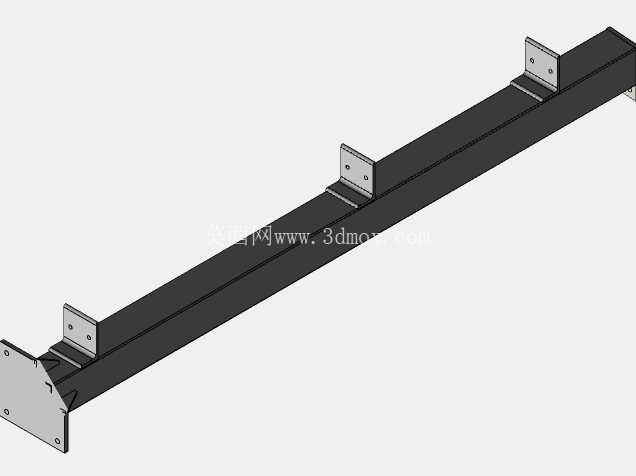

　　设计阶段首先确定悬挑长度边界，根据常规户外休憩区域的覆盖需求，悬挑端伸出长度适配2-3米的覆盖纵深，可满足3-5人在下方活动的空间需求，竖向支撑立柱的高度设置在2.8-3.2米区间，既保证下方通行的净空高度，避免人员碰头，也不会因立柱过高导致整体结构长细比过大，降低风载下的结构稳定性。安装边界方面，竖向立柱底部需与预埋在混凝土基础中的地脚螺栓连接，基础尺寸根据当地风压、雪压荷载计算确定，通常单立柱配套的混凝土基础尺寸不小于400400500mm，保证立柱不会在侧向力作用下出现倾覆；悬挑梁上表面预留的固定压板用于锁紧上方的覆面材料，压板间距根据覆面材料的刚度调整，通常间距控制在600-800mm，避免覆面材料在风吸作用下出现脱落。

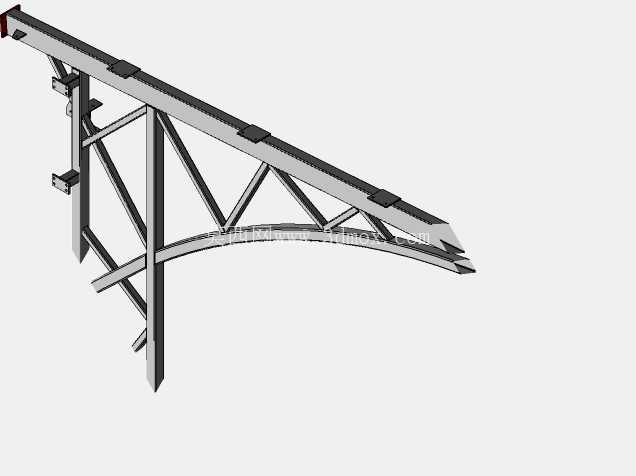

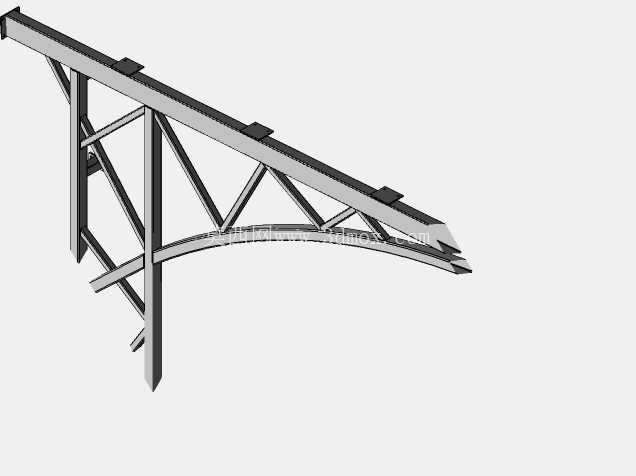

　　结构的腹杆布置经过受力优化，靠近立柱根部的腹杆间距更小，因为该区域弯矩最大，加密腹杆可提升局部抗剪能力，靠近悬挑端部的腹杆间距适当放大，在不影响受力的前提下减少焊接工作量，所有杆件连接节点均采用满焊工艺，焊后需做除锈防锈处理，适配户外露天使用的耐腐蚀需求。该结构的外形采用斜向直边搭配下弦微弧的造型，相比纯直线型桁架，下弦的微弧造型可提升结构的视觉观感，避免纯工业结构的生硬感，更适配别墅、民宿类建筑的外观风格，同时下弦的弧度不会改变整体受力路径，所有杆件的形心线均交汇于节点位置，避免节点处产生附加弯矩。

　　在实际选型应用中，若用于沿海大风区域，可适当加大主杆件的型材壁厚，同时在立柱与建筑墙体之间增加斜向拉结杆，进一步提升结构的抗风能力；若用于降雪量较大的区域，可适当缩小悬挑长度，加大腹杆的截面规格，提升整体的竖向承重能力，避免积雪荷载超出结构承载极限。结构所有外露钢材表面均需做喷涂处理，颜色可根据建筑外立面风格调整，常见的有深灰、黑色、白色等配色，兼顾防护性能与外观协调性。
