挖掘机液压驱动铲斗工作臂结构设计

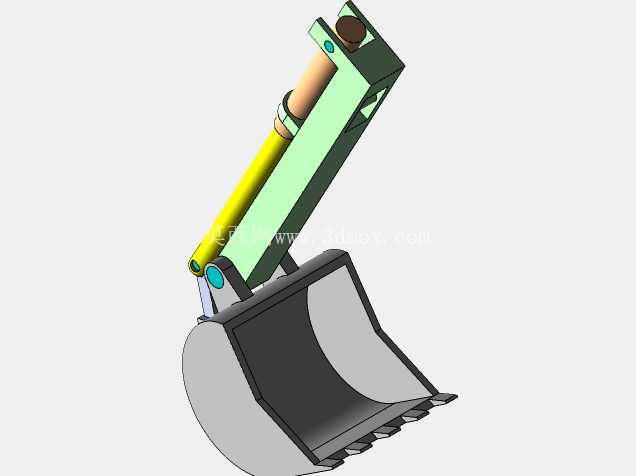

　　这套液压驱动的铲斗工作臂结构，核心服务于小型挖掘作业场景，常见于市政管网抢修、庭院土方整理、小型农田水利施工这类作业空间受限、对设备回转半径要求严苛的工况，相比大型挖掘设备的动臂斗杆结构，这套结构的布局更紧凑，能够在狭窄巷道、建筑边角区域完成常规设备无法覆盖的挖掘、装料、清淤作业。从功能实现逻辑来看，结构通过单组液压油缸的伸缩行程，直接驱动斗杆与铲斗的铰接联动，省去了多余的连杆传动环节，动力传递路径更短，作业时的响应速度更快，在进行浅层土方剥离、散料装车作业时，能够通过油缸的行程控制精准调整铲斗的切削角度，减少铲斗切入物料时的阻力，避免斗齿出现不必要的磨损。

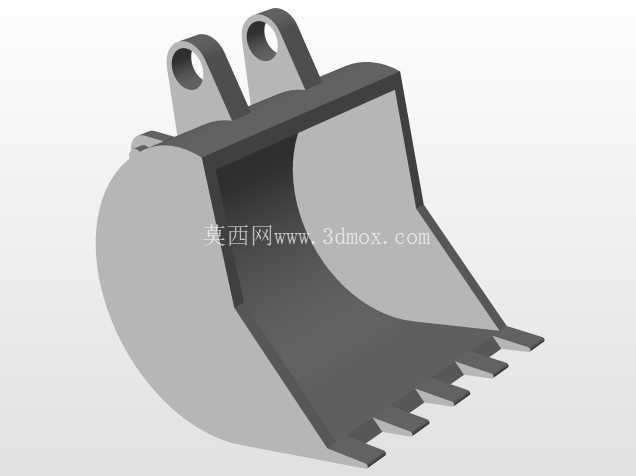

　　设计过程中优先考虑了铰接点的受力分布，将油缸上铰接座布置在斗杆上翼板的加强区域，作业时油缸输出的推力能够直接沿着斗杆的主梁方向传递，不会在结构件上形成额外的扭转力矩，斗杆主体采用箱型截面设计，在保证整体结构刚度的前提下，尽可能降低了臂体的自重，减少了液压系统的无效负载。铲斗部分的斗唇采用了弧形过渡设计，斗齿按照等间距排布，切削刃的角度经过反复校核，在挖掘黏土、沙砾这类常见作业物料时，能够保证物料顺利进入斗腔，不会在斗壁形成粘附堆积，斗体后侧的铰接耳板做了加厚处理，与斗杆连接的销轴孔预留了润滑脂加注通道，日常维护时可以直接在外部加注润滑脂，不需要拆解铰接结构，大幅降低了现场维护的工作量。

　　从安装边界来看，这套工作臂的下铰接点可以直接匹配小型挖掘设备的回转平台接口，铰接孔的同轴度公差控制在0.1mm以内，安装时不需要额外做适配加工，液压油缸的进出油口采用标准的液压管接头规格，能够直接对接设备原有液压系统的管路，不需要重新设计阀组或者调整系统压力。臂体处于最大收缩状态时，整体的外轮廓尺寸能够满足小型设备的运输宽度要求，不会超出道路运输的限界标准，最大伸展状态下，铲斗的挖掘深度能够覆盖2米以内的浅层作业需求，完全适配小型工程的作业深度要求。

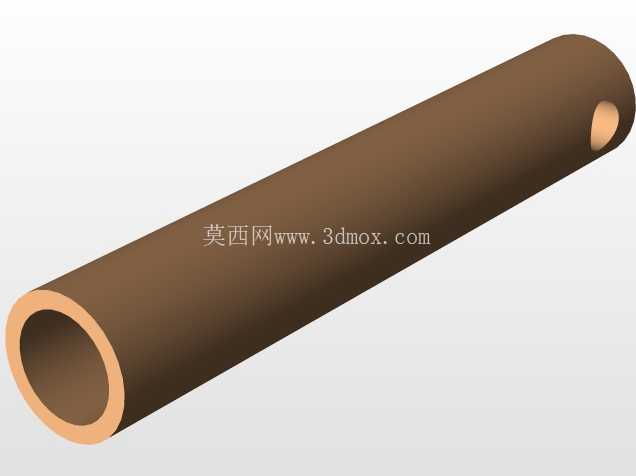

　　在结构细节处理上，所有铰接位置的销轴都设置了防尘密封结构，能够阻挡作业现场的泥沙、粉尘进入铰接摩擦副，延长销轴和轴套的使用寿命，斗杆表面的加强筋布置完全贴合应力传递路径，没有多余的冗余结构，避免了不必要的材料浪费，同时在油缸行程的两个极限位置都设置了机械限位块，防止油缸过伸或者过缩造成密封件损坏。实际作业过程中，这套结构的铲斗翻转角度能够达到160度以上，卸料时可以快速将斗腔内的物料倾倒干净，不会出现残留余料的情况，在进行地面平整作业时，斗杆的姿态调整范围能够保证铲斗斗底与地面保持平行，不需要反复调整设备站位就能完成平整作业，有效提升了现场作业的效率。针对不同的作业物料，这套结构的铲斗可以快速更换，铰接点的尺寸统一，不需要改动斗杆结构就能适配窄幅清淤斗、岩石破碎斗等不同属具，拓展了设备的作业适用范围。
