五星红边改装款汽车轮辋钢圈设计

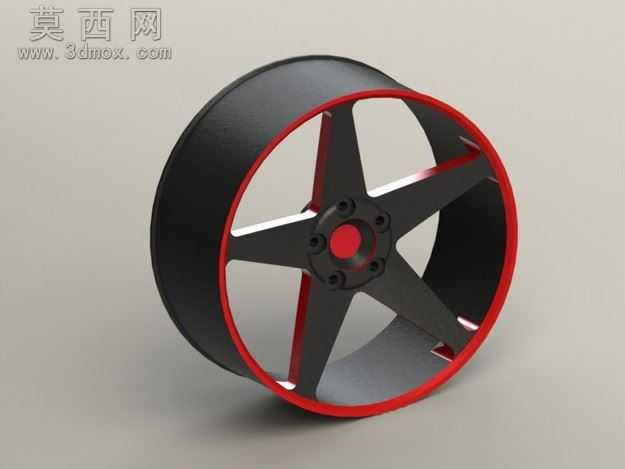

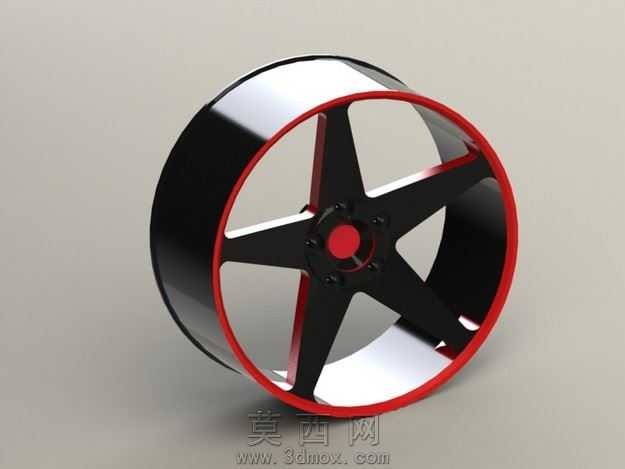

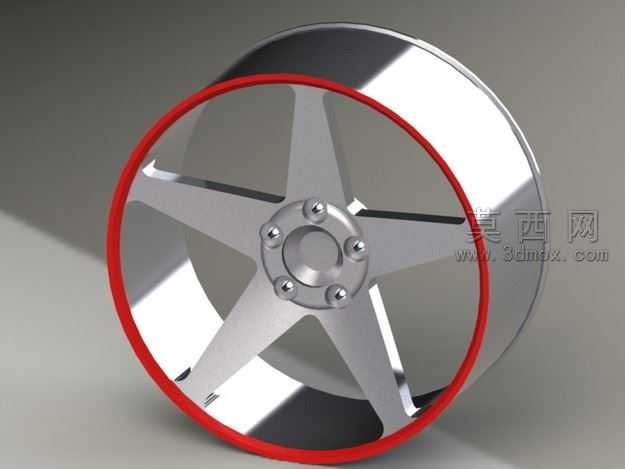

本作品为改装风格汽车轮辋钢圈的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮辋的安装基准面为草图绘制平面，确定PCD螺栓孔分布圆、中心定位孔的核心尺寸，通过旋转凸台命令生成轮辋的基础筒体结构，精准还原轮辋与轮胎配合的胎圈座、轮缘的标准曲面弧度，保证后续虚拟装配时轮胎与轮辋的贴合度符合行业规范。轮辐部分采用五星辐条造型设计，先绘制单根辐条的对称截面草图，通过拉伸、拔模命令生成辐条基础实体，再对辐条与轮辋连接的过渡区域做圆角优化处理，避免应力集中问题，之后通过圆周阵列命令完成五根辐条的均匀排布，同时在辐条中心的安装盘位置，逐个绘制螺栓安装孔、中心轴孔的切除特征，还原真实轮毂的安装定位结构。材质与渲染阶段，针对轮辋主体的金属部分，赋予高抛光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟出镜面级抛光金属的光影反射效果，清晰呈现金属表面的高光与环境反射细节；轮辋外缘的装饰红边部分，赋予高光泽亮面烤漆材质，调整材质的漫反射颜色为正红色，添加轻微的清漆层反射效果，让红边与镀铬主体形成鲜明的视觉对比，突出改装款轮辋的运动风格。结构设计上兼顾了视觉效果与结构合理性，辐条采用等强度变截面设计，从安装盘到轮辋边缘的辐条厚度逐步过渡，既保证了辐条的支撑强度，又通过镂空区域减少了轮辋的整体重量，符合改装轮圈轻量化的设计需求；轮辋筒体的壁厚按照乘用车钢制轮辋的通用标准设置，螺栓孔周边做局部加厚处理，提升安装位置的结构强度，避免长期使用出现安装孔变形的问题。渲染输出阶段，搭建了柔和的工作室光照环境，添加多盏区域光模拟摄影棚的布光效果，开启环境光遮蔽与全局光照选项，让轮辋的金属质感、曲面光影过渡更加自然真实，最终呈现出的效果图清晰展现了轮辋的造型细节、材质质感与结构特征，可用于改装配件展示、结构验证参考等场景。
