内燃机用黄铜质感活塞三维结构设计

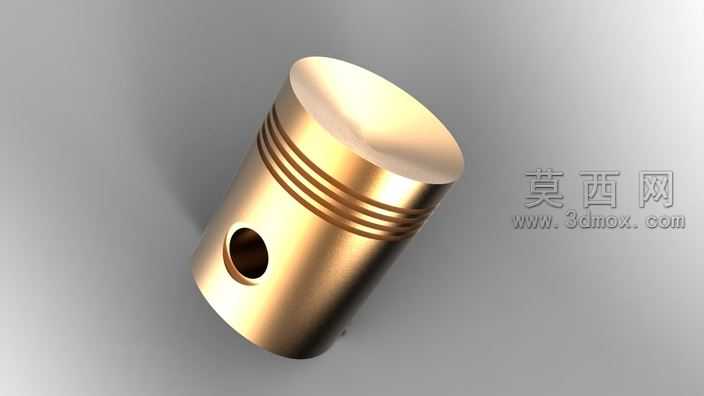

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段采用参数化特征构建思路，首先以旋转凸台命令生成活塞的主体回转基体，精准控制活塞顶部的燃烧室曲面轮廓、头部环带区域的直径梯度与裙部的成型尺寸，保证各段结构的同轴度公差符合机械设计规范。针对活塞头部的气环、油环安装槽位，采用环形切除命令逐槽构建，精准控制槽宽、槽深以及槽间的岸部厚度，还原活塞环的安装限位结构；对于活塞销座孔结构，先在裙部对应位置做基准面定位，采用拉伸切除生成销孔通孔，同时对销孔内侧做倒角过渡处理，模拟真实零件的应力释放结构，避免应力集中导致的部件失效。材质与渲染阶段，为模型赋予抛光黄铜金属材质，调整材质的反射率、粗糙度与金属度参数，还原金属零件表面的细腻光泽与明暗过渡效果，环槽、销孔等凹陷区域做光影压暗处理，突出结构的层次感与立体感，背景采用渐变灰色哑光环境，搭配柔和的打光方案，让活塞的圆柱曲面轮廓、环槽细节、销孔结构都能清晰呈现，同时添加柔和的环境反射效果，提升模型的真实质感。设计过程中充分考虑活塞的实际工作场景，在结构比例上严格参照通用内燃机活塞的尺寸规范，顶部的圆弧过渡、裙部的微椭圆修正结构都在建模中做了对应体现，保证模型既具备外观展示效果，也可用于后续的装配模拟、运动仿真等工程场景，整体模型结构完整，细节还原度高，能够直观展现活塞的典型构造特征。
