曲柄滑块式往复作业机械执行装置

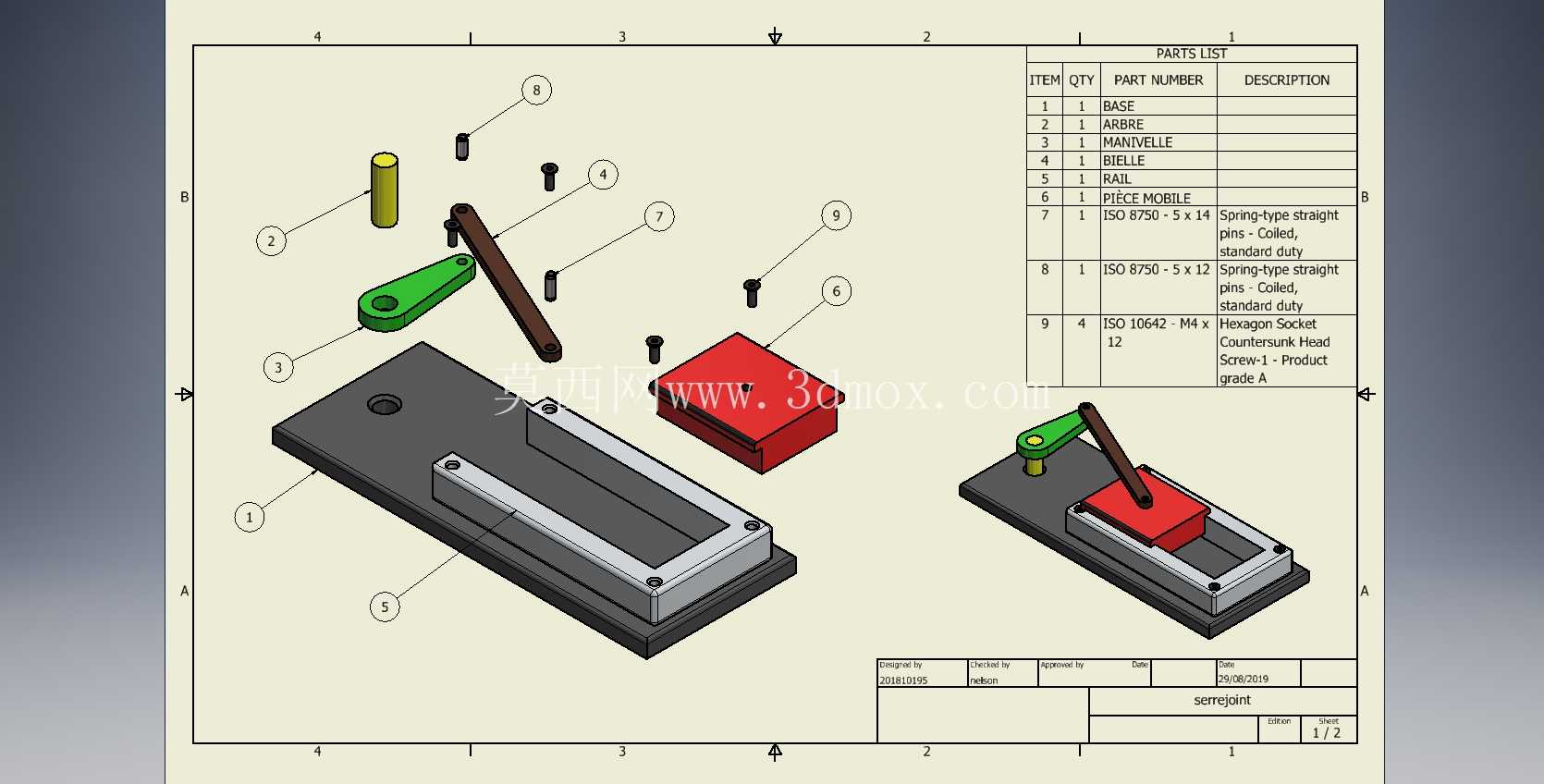

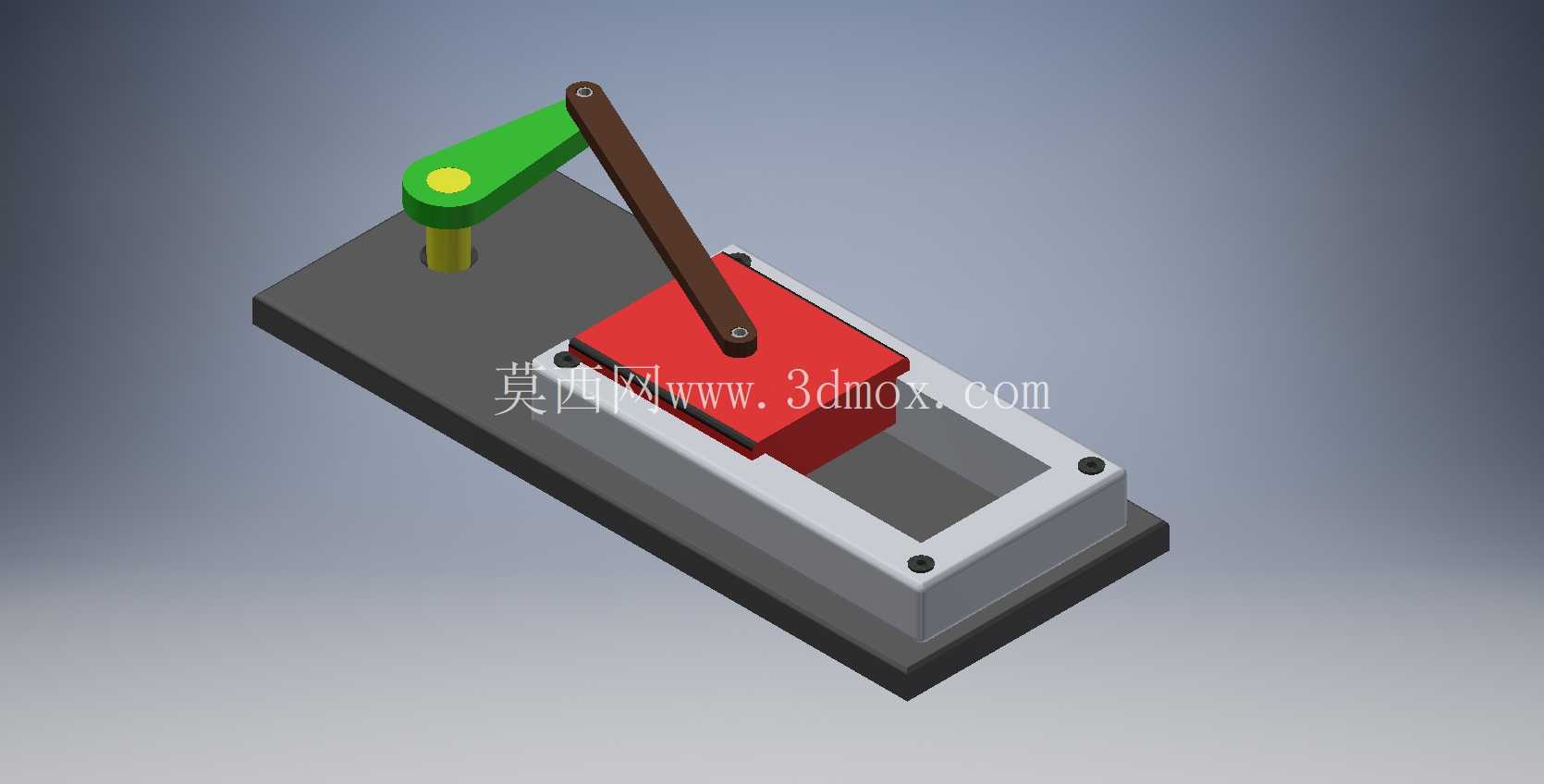

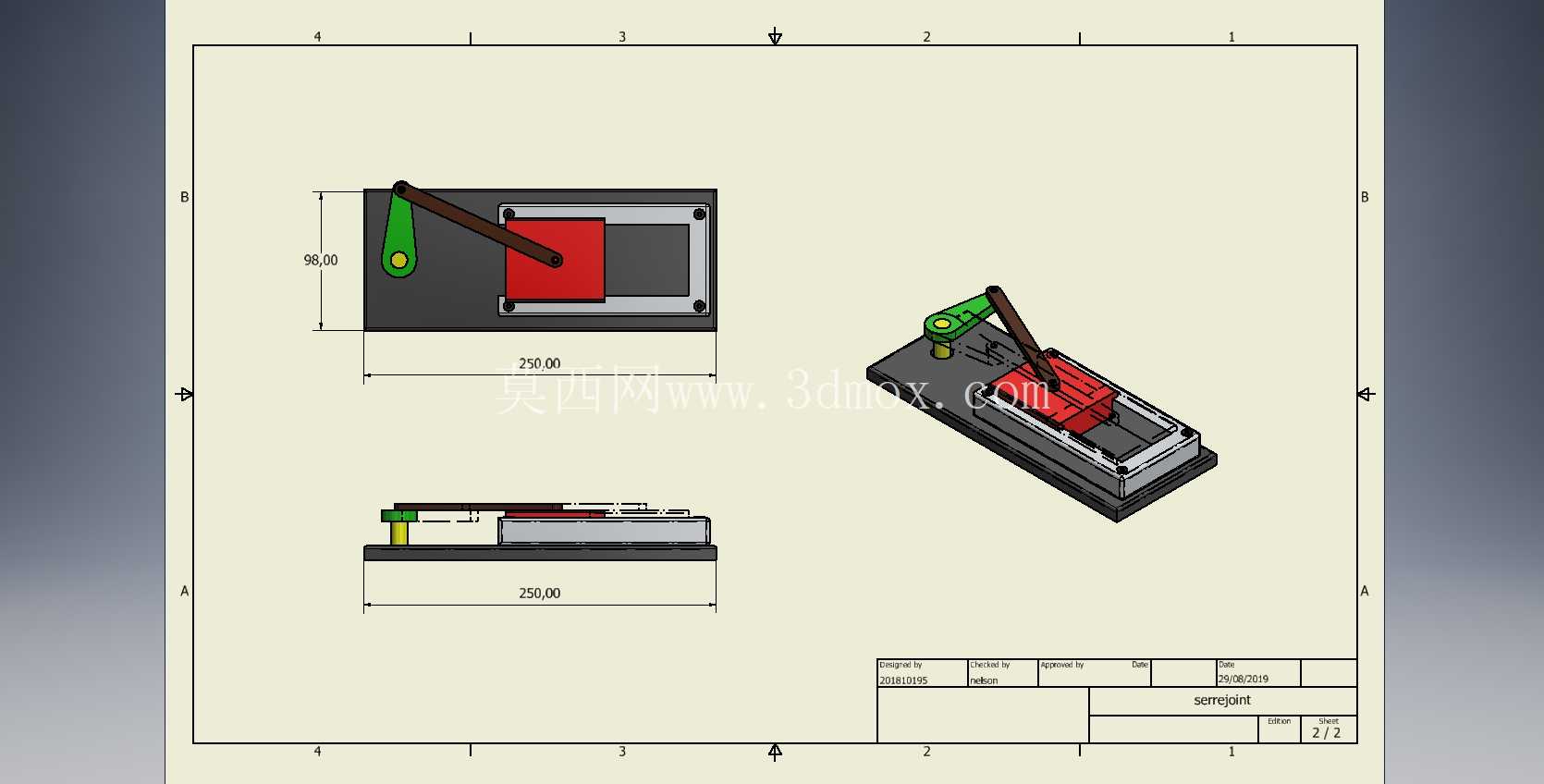

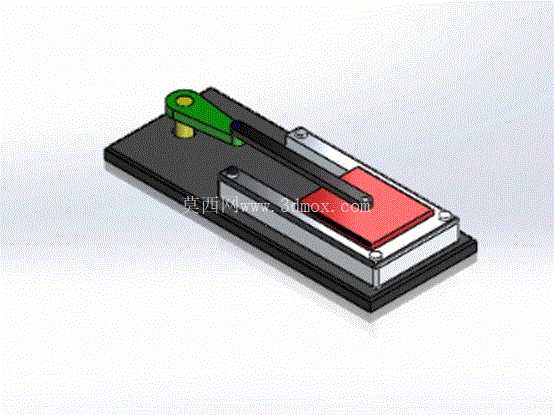

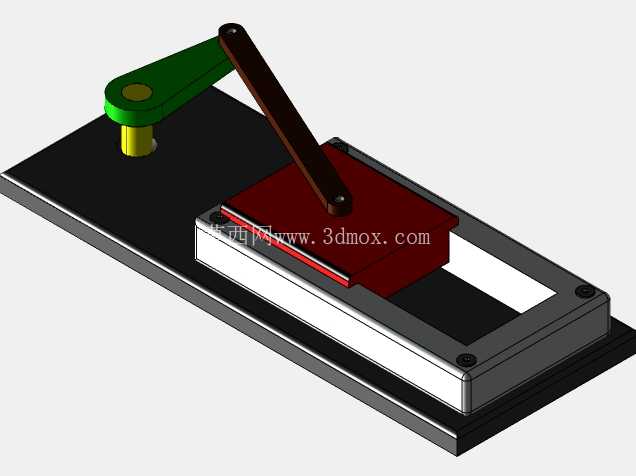

　　这套曲柄滑块结构的机械执行装置，核心是通过旋转运动到直线往复运动的转换，完成预设工位的推送、压合或者分拣类作业，在小型自动化装配线、工件移送工位、轻载冲压辅助单元里都能见到这类结构的身影，相比气缸直推的方案，纯机械连杆传动的形式不需要额外配置气源管路，在没有集中供气的小型加工车间、 standalone 式单机设备上适配性更强，也不会出现气动元件常见的漏气、推力波动问题，运行稳定性更适合长时间连续作业的工况。从结构布局来看，装置的动力输入侧设置在左侧立式支座位置，绿色的曲柄盘通过销轴与棕色连杆铰接，连杆另一端连接红色的滑块作业端，滑块被约束在银灰色的直线导向槽内，整个机构固定在一块加厚的钢制安装底板上，底板上预留的四个沉头安装孔可以直接通过内六角螺栓固定在设备机架或者工作台台面上，安装时需要保证曲柄回转中心与滑块导向槽的平行度误差控制在0.1mm以内，避免连杆运动时出现卡滞、偏磨的问题。设计这套结构的时候，首先要确定的是滑块的行程参数，曲柄的偏心距直接决定了滑块的往复行程，图中这套结构的曲柄偏心距设置为中等负载适配的尺寸，对应滑块行程可以覆盖多数小型工件的移送距离需求，连杆的长度则是根据曲柄偏心距按照传动角最优的比例计算得出，保证机构在整个运动循环里的最小传动角不小于40度，避免出现死点位置或者传动效率过低的问题，曲柄盘上的铰接孔做了镶套处理，采用铜基自润滑轴承，不需要频繁加注润滑脂就能保证长时间运行的铰接顺畅，减少维护频次。

　　导向槽部分采用了凹槽式的限位结构，滑块两侧与导向槽的配合间隙控制在0.02-0.05mm之间，既保证滑块滑动时没有明显的旷量，也不会因为间隙过小出现热胀卡滞的问题，滑块的顶面预留了工装安装位，可以根据实际作业需求加装推块、压头、吸盘夹具等不同的执行末端，适配不同的作业场景，比如在电子元器件装配线上可以加装真空吸盘完成小件的拾取移送，在包装工位可以加装推板完成成品的装箱推送，在小型五金件加工工位可以加装压头完成轻载的压装铆接作业。安装边界方面，整套装置的底板长度方向尺寸适配多数小型单机设备的安装空间，宽度方向不会占用过多的台面位置，立式支座的高度经过优化，保证曲柄回转时不会与底板或者周边的其他部件产生运动干涉，整个机构的运动部件都做了倒角处理，没有尖锐的外凸棱角，避免设备运行时人员误触造成伤害，同时运动区域的外围可以根据需求加装透明防护挡板，不影响观察机构运行状态的同时提升作业安全性。

　　从运动特性来看，曲柄滑块机构的滑块运动速度是按照正弦规律变化的，在行程的两个端点位置速度为零，中间位置速度最高，这种运动特性刚好适配很多需要缓起缓停的作业场景，比如移送易碎工件的时候不会因为突然的速度变化造成工件磕碰损伤，相比气缸的硬冲击特性，纯机械传动的运动曲线更平滑，作业时的噪音也更低，适合对作业环境噪音有要求的生产车间。在结构强度校核上，连杆部分采用了矩形截面的钢制件，经过调质处理，能够承受轻载工况下的交变拉压载荷，不会出现长时间运行后的连杆变形问题，曲柄盘与动力输出轴的连接采用平键周向固定，轴向通过锁紧螺母限位，保证高速回转时不会出现松脱的问题，导向槽的内壁做了表面淬火处理，硬度达到HRC45以上，耐磨性能可以满足上万小时的运行磨损需求，不需要频繁更换导向部件。

　　这套结构的三维建模过程中，所有的铰接配合都采用了同轴心加行程限位的配合方式，可以直接在软件里完成运动仿真，验证整个运动循环里是否存在干涉，同时可以输出滑块的位移、速度、加速度曲线，方便设计者根据实际的作业需求调整曲柄偏心距、连杆长度等参数，不需要做出物理样机就能完成前期的方案验证，大幅缩短设备的开发周期，对于刚接触连杆机构设计的从业者来说，这套模型也可以作为曲柄滑块机构的典型参考案例，理解旋转运动转直线运动的结构设计逻辑，掌握传动角计算、干涉检查、运动仿真的实际设计流程。
