摇臂类传动连接件工程结构设计

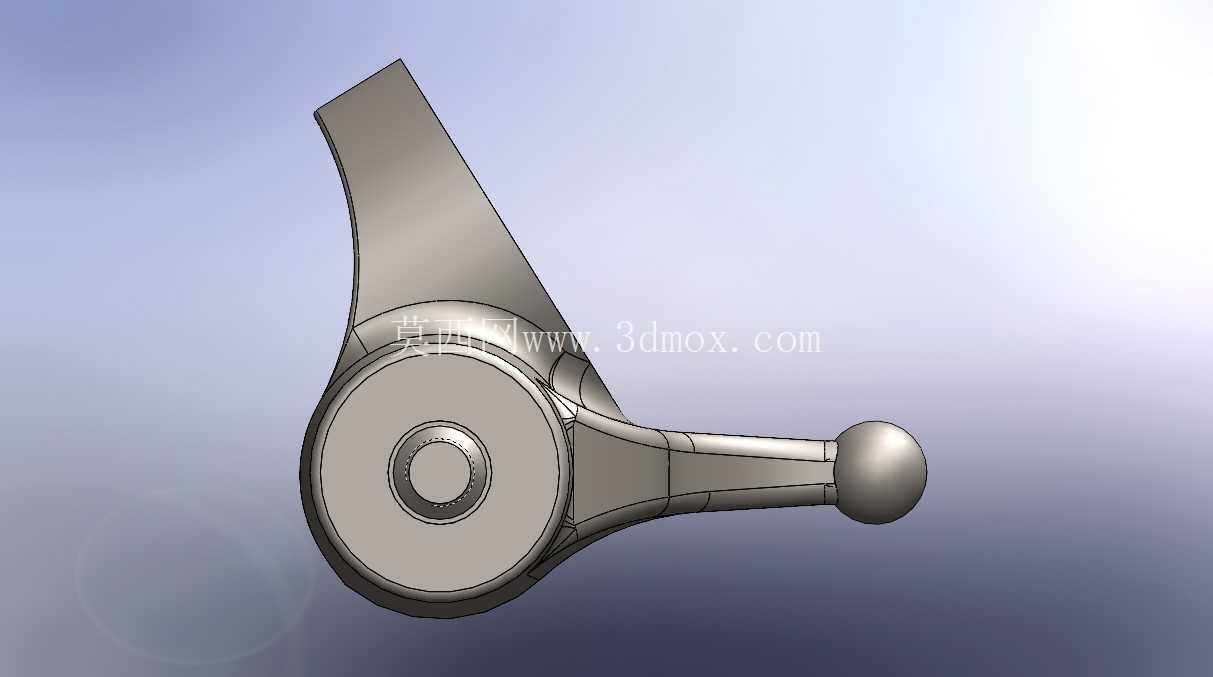

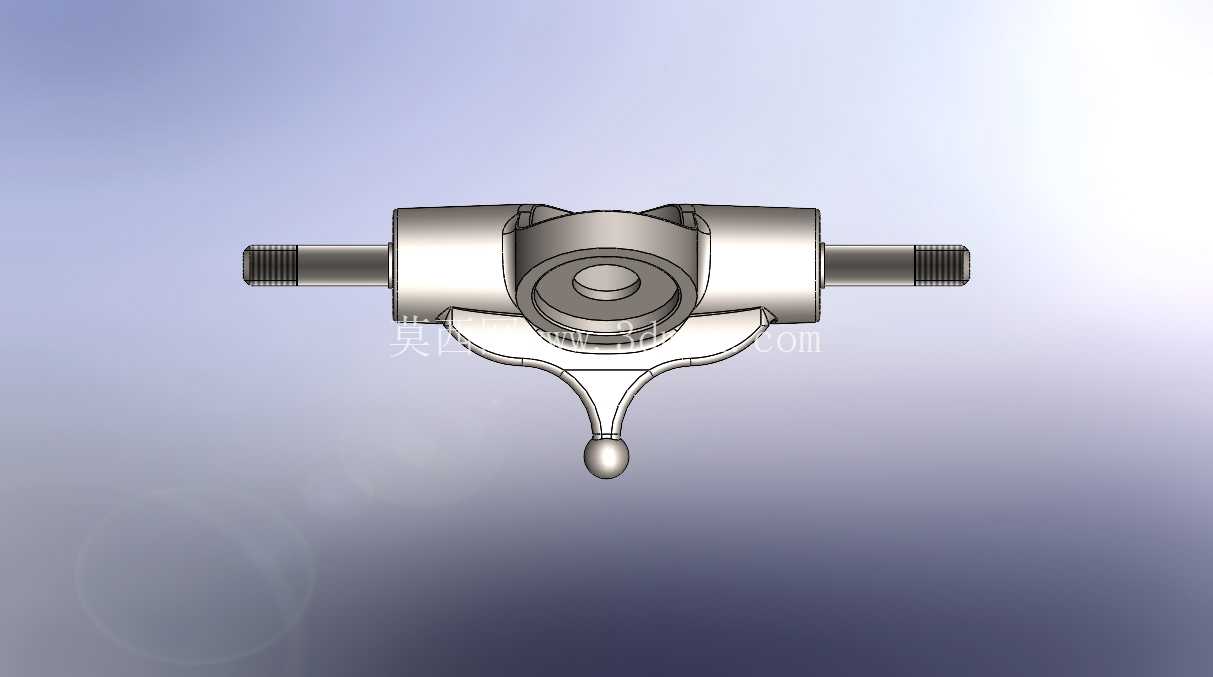

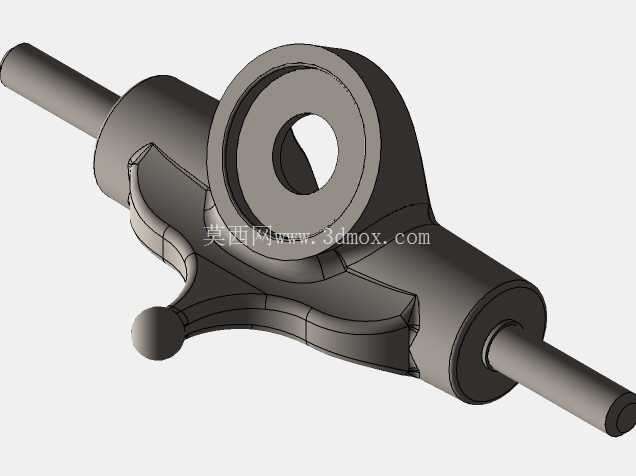

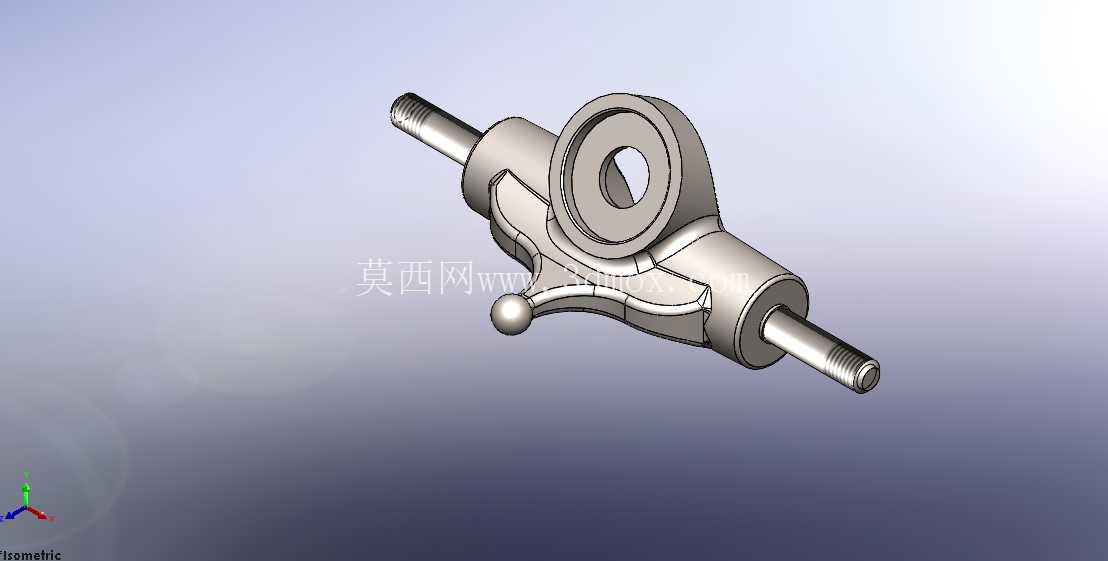

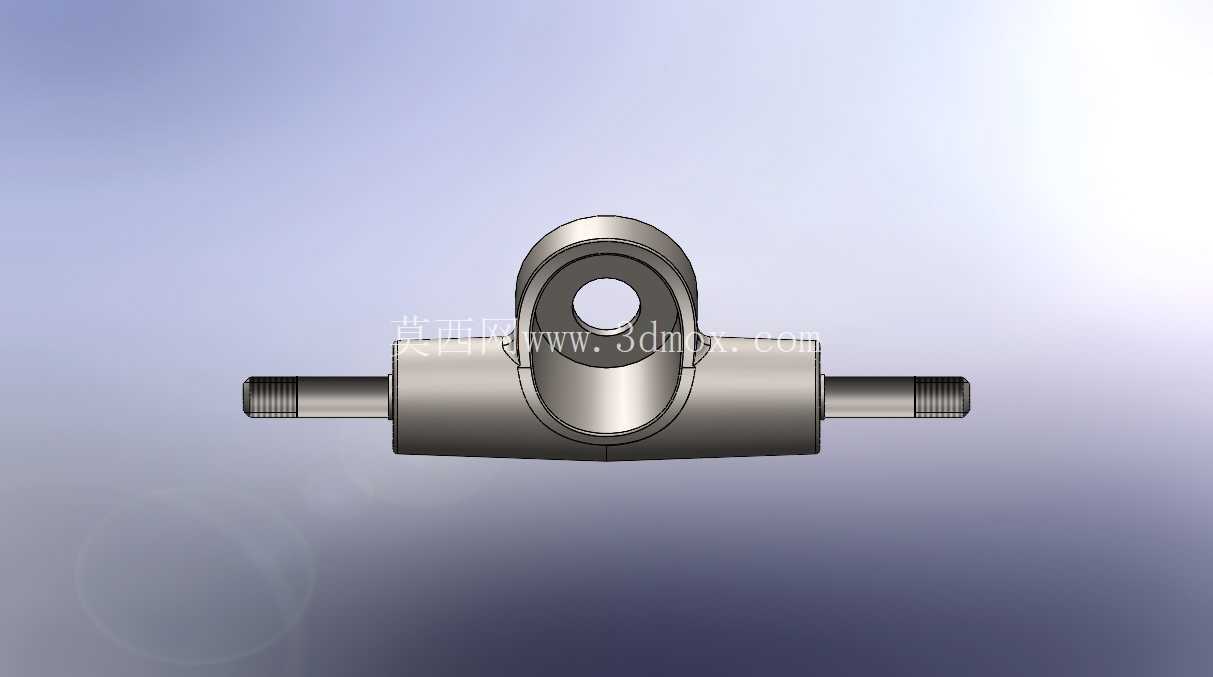

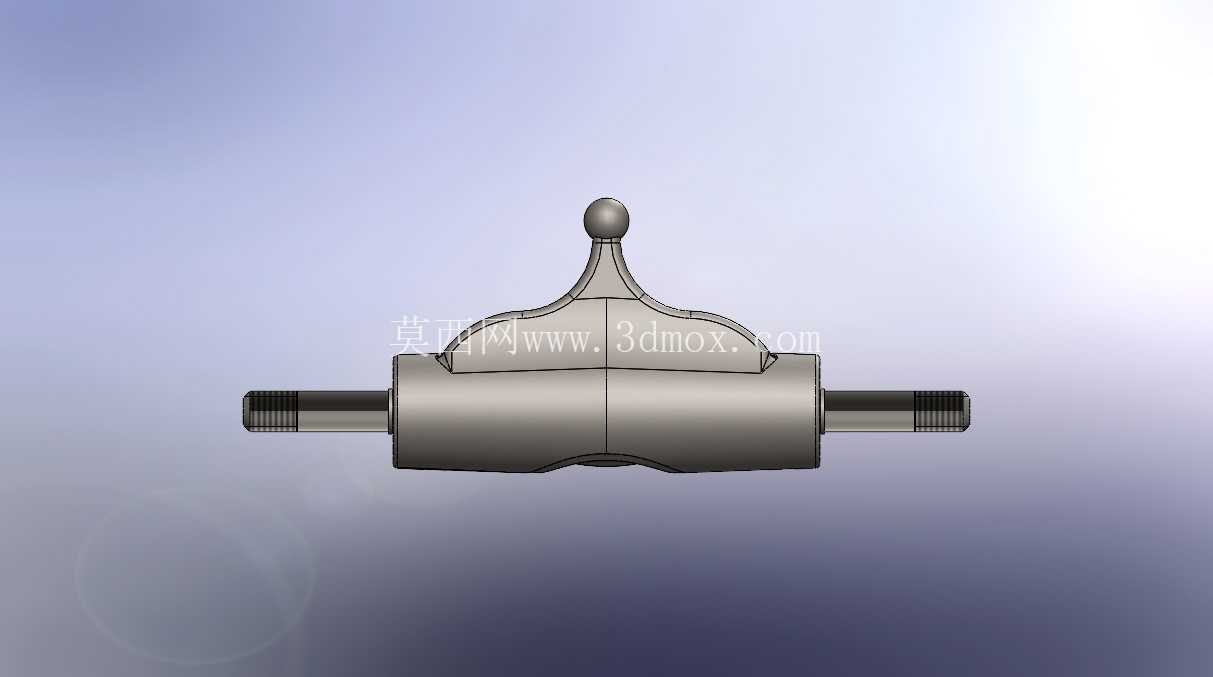

　　在中小功率传动系统的执行端，这类摇臂类连接件常作为力矩传递的中间载体，适配手动操纵机构、小载荷气动执行单元的运动转换需求，常见于小型机床进给操纵、轻工设备工位切换、通用机械的离合拨叉工位，承担把直线输入或者旋转输入转化为指定角度摆动的功能，避免执行件直接承受偏载力矩。从结构细节来看，中间的环形安装位是核心承载区，内孔需要与固定销轴形成间隙配合，保证摆动过程中无卡滞，孔壁的粗糙度需要控制在Ra1.6以内，减少长期往复摆动带来的磨损量；两侧伸出的轴段分别对接输入力源与输出执行端，轴端的倒角设计方便装配时快速导入配套的连杆衬套，轴径的公差选取h7级，既保证与配套套环的配合精度，也不会因为过盈量过大导致装配应力集中。

　　设计阶段首先要确定摆动中心的位置，也就是中间环孔的中心坐标，这个位置直接决定了输入与输出端的力臂比例，力臂过长会导致结构整体尺寸偏大，占用过多安装空间，力臂过短则会放大输入力需求，导致操纵阻力过大或者执行端力矩不足。从图纸标注的尺寸边界来看，整体横向最大尺寸控制在100mm范围内，纵向摆动的极限角度通过两侧的凸台限位来约束，避免超程摆动导致相邻部件干涉；中间环体的壁厚经过载荷校核，在承受200N·m的交变力矩时，最大应力集中在环体与两侧臂的过渡圆角处，因此过渡位置采用R3以上的圆角设计，避免直角带来的应力断裂风险。

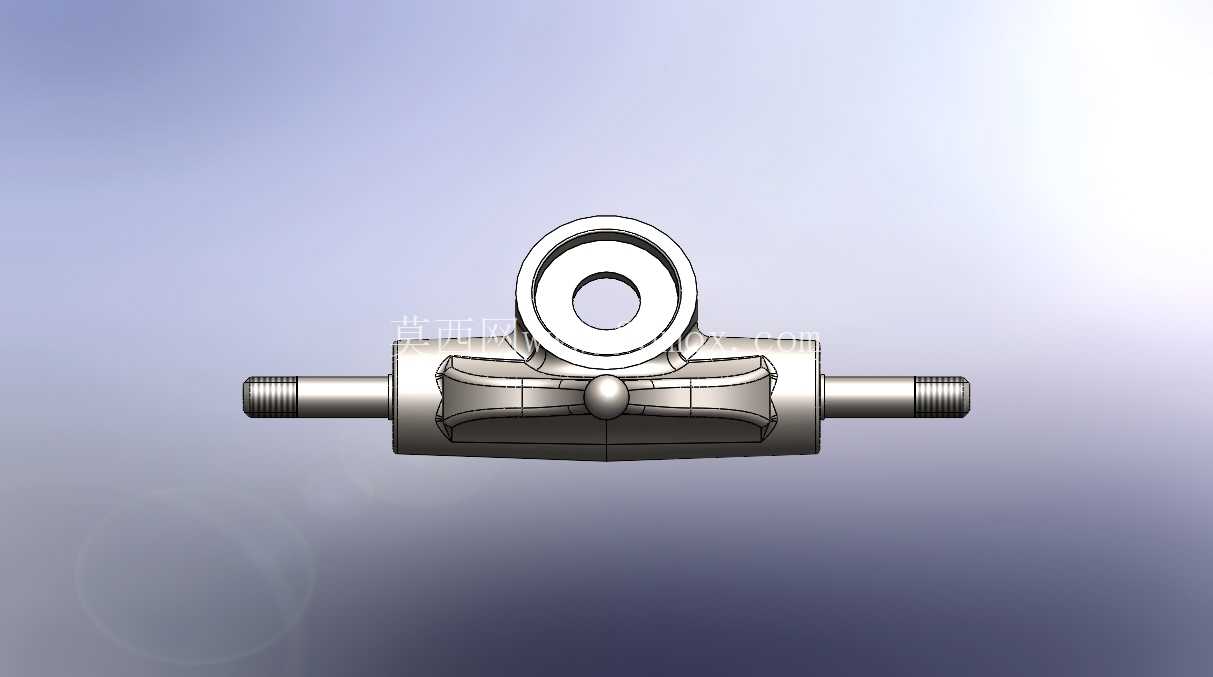

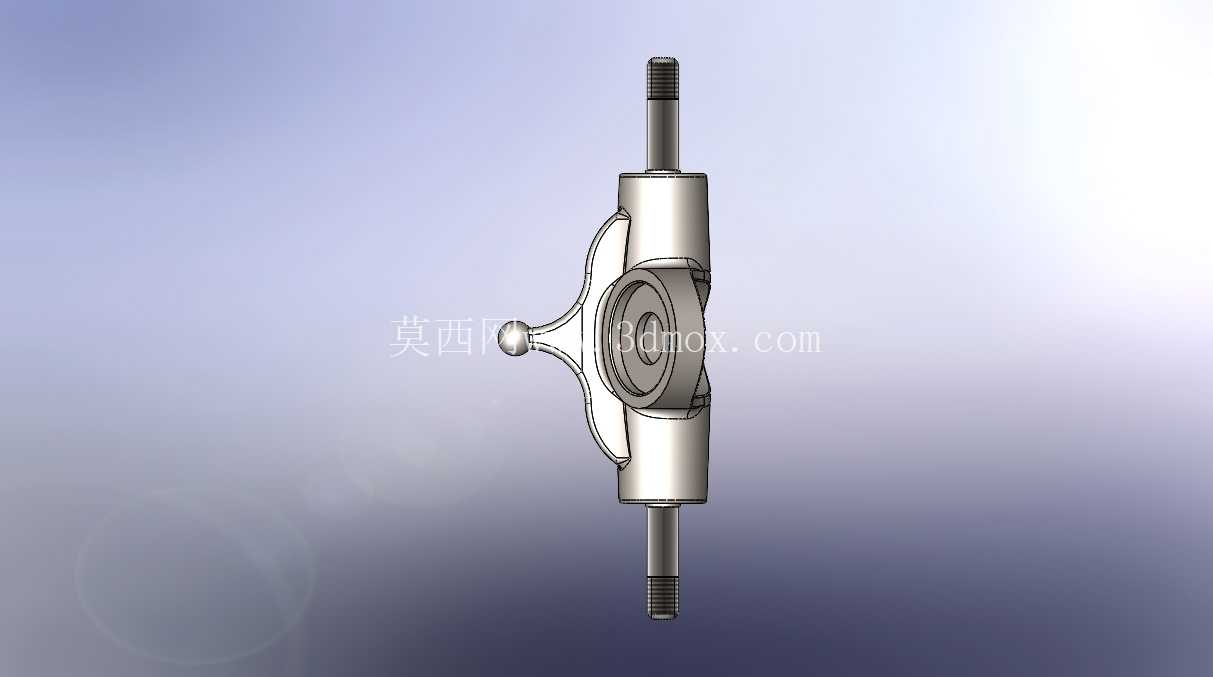

　　外形上的曲面过渡并非单纯为了美观，臂身的非配合面采用拔模斜度设计，适配小规模砂型铸造或者金属粉末注射成型的工艺要求，减少后续机加工的余量；下方的球形凸点是润滑脂注油位的定位标记，装配后对应销轴的油孔位置，方便日常维护时加注润滑脂，延长铰接副的使用寿命。安装边界方面，中间销轴的固定端需要预留至少5mm的轴向装配空间，两侧轴段连接的连杆需要保证在全摆动行程内，与周边固定结构的间隙不小于2mm，防止运动过程中出现剐蹭；臂身的厚度方向尺寸经过配重校核，摆动过程中不会因为自身重心偏移产生附加力矩，保证在任意停留位置都不会出现自行动作的情况。

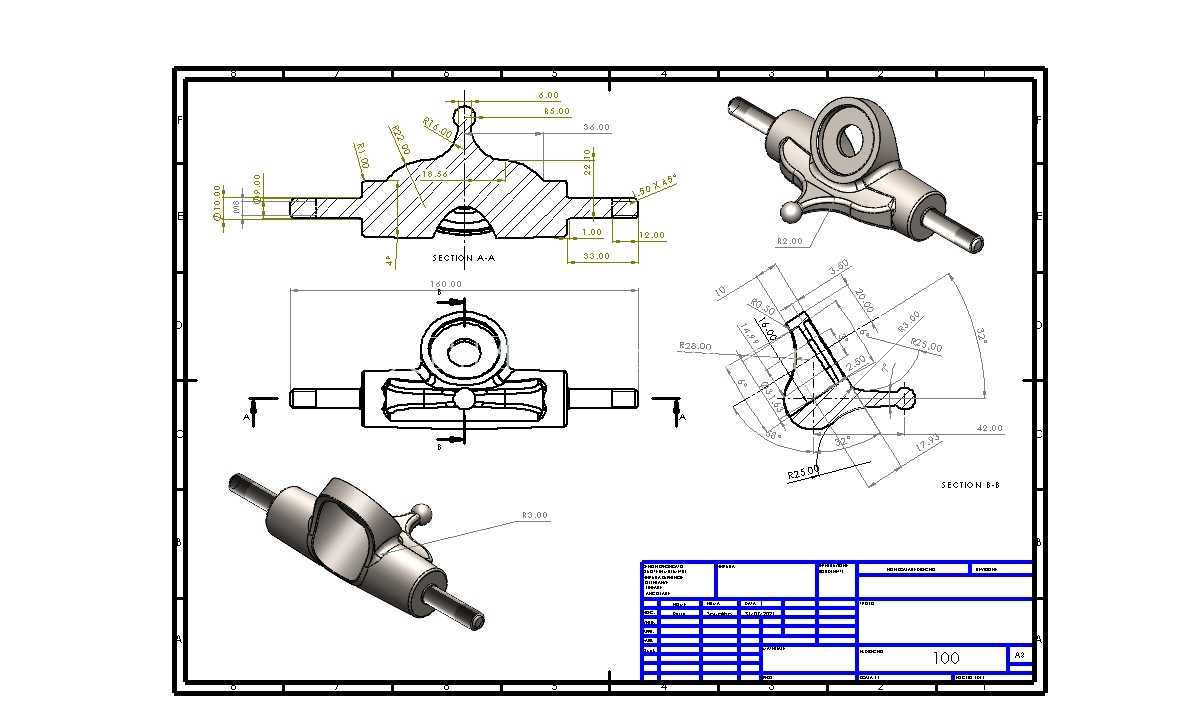

　　从工程图的视图标注逻辑来看，剖视图清晰展示了环孔的内部贯通结构，避免了设计阶段出现盲孔导致装配失败的问题，局部放大视图标注了关键配合面的尺寸公差与形位公差，其中环孔与两侧轴段的同轴度要求控制在0.02mm以内，保证装配后摆动灵活无别劲现象；第三角投影的视图排布符合通用机械制图标准，生产端可以直接根据视图信息完成工艺编排，不需要额外补充结构说明。这类零件在实际选型替换时，需要重点核对三个核心参数：一是中间安装孔的直径与配合长度，二是两侧连接轴的中心距与轴径尺寸，三是整体摆动的极限角度范围，三个参数匹配即可直接替换同工况下的老旧损坏零件，不需要重新调整周边的安装结构。
