圆柱平行直齿正齿轮传动构件

　　这类圆柱平行轴直齿齿轮，是机械传动系统里应用覆盖度极广的基础构件，日常在轻工输送线、小型农机传动箱、普通机床进给机构、低压配电设备操作机构里都能见到它的身影，核心作用是在两根平行布置的轴之间完成旋转运动与扭矩的传递，不需要改变传动轴线的方向，适配定传动比的动力传输场景。从实际使用场景来看，它更适合中低转速的传动工位，毕竟直齿结构在啮合过程中是全齿宽同时进入啮合、同时退出啮合，啮合冲击会比斜齿结构明显，高转速工况下容易产生振动与噪音，长期高速运行还会加剧齿面磨损，所以在选型阶段，工程人员通常会把它布置在传动链的低速端，或者对传动平稳性要求不算严苛的辅助传动工位。

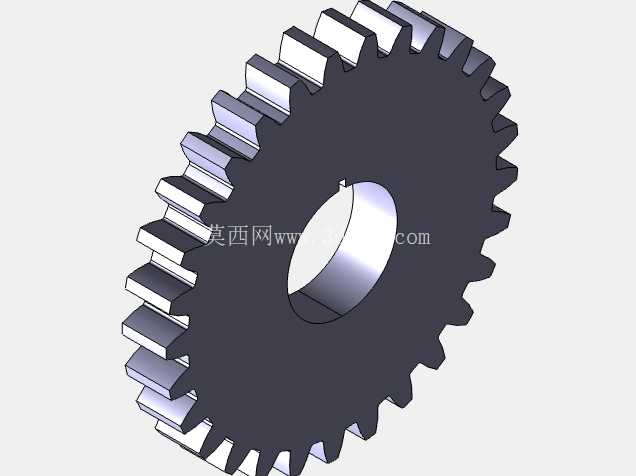

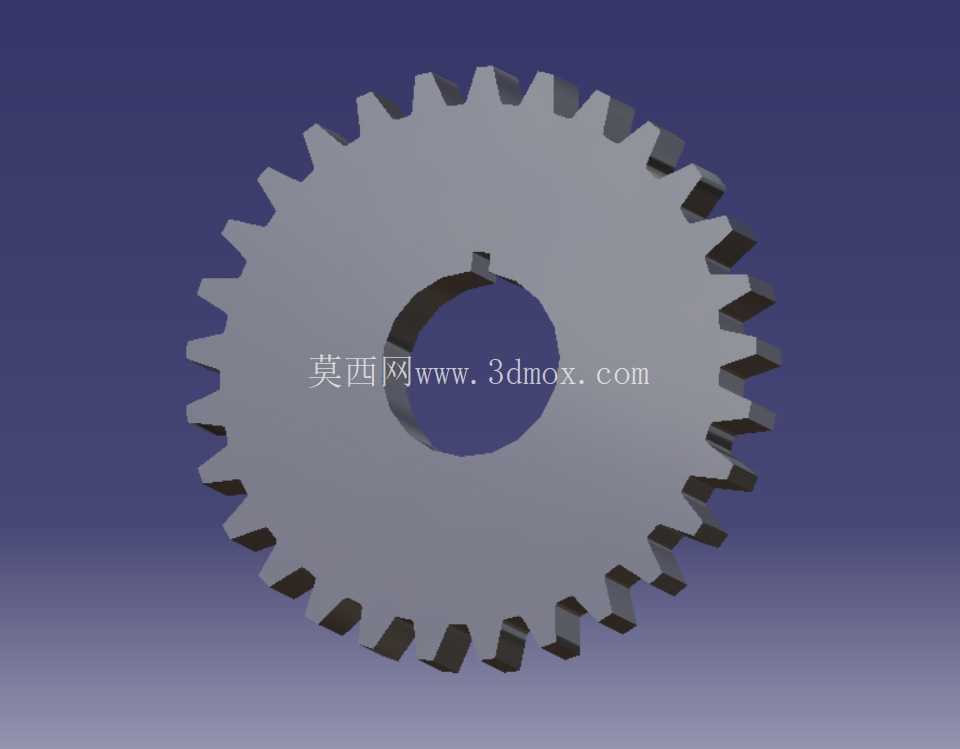

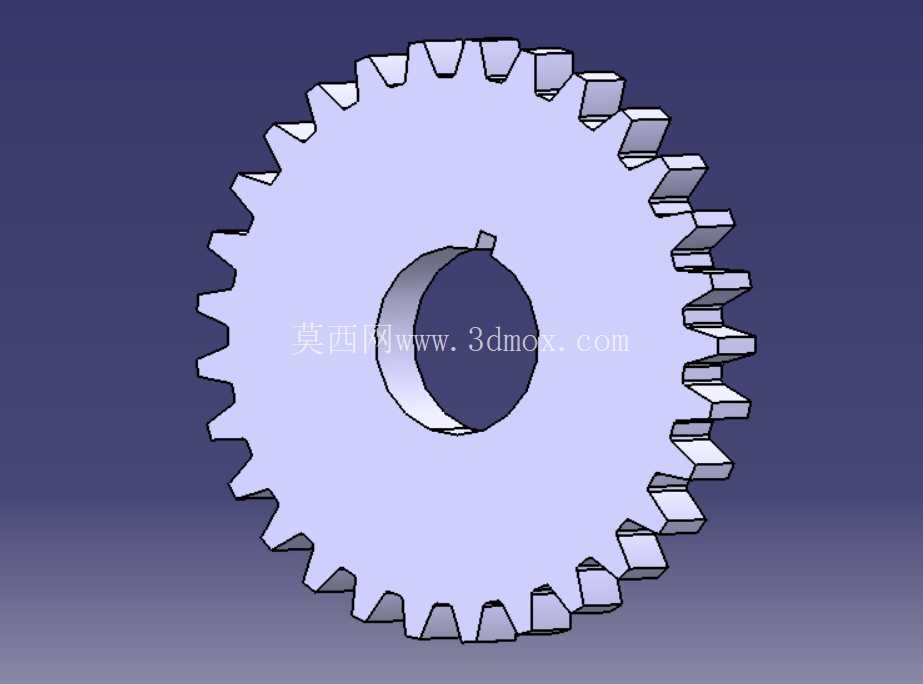

　　从结构设计逻辑来看，这个齿轮采用了实心辐板式的基础结构，中心设置带单键槽的安装孔，键槽的尺寸匹配对应轴径的平键公差要求，装配时可以通过平键完成周向固定，避免齿轮与轴之间出现相对转动，保证扭矩传递的可靠性；齿圈部分的齿形采用标准渐开线齿廓，齿顶高、齿根高都符合通用直齿齿轮的参数规范，啮合时能保证恒定的传动比，不会出现传动比波动导致的输出转速不稳问题。齿根位置做了标准的圆角过渡，避免热处理和承载过程中出现应力集中，降低齿根断裂的失效风险。在安装边界层面，设计时需要重点核对几个核心尺寸：首先是齿轮的齿顶圆直径，要保证安装后齿顶不会和相邻的箱体壁、其他传动构件发生运动干涉；其次是中心安装孔的孔径与键槽宽度深度，要和配套传动轴的轴径、键槽尺寸严格匹配公差带，过松会出现传动冲击，过紧则会导致装配困难，甚至装配过程中出现内孔拉伤；第三是齿轮的齿宽尺寸，要和啮合配对齿轮的齿宽适配，通常小齿轮齿宽会比大齿轮宽5-10mm，避免装配轴向错位导致啮合齿宽不足，降低承载能力。

　　实际装配过程中，还要保证两根平行轴的中心距误差控制在公差允许范围内，中心距过大会导致齿侧间隙过大，传动换向时出现明显冲击，中心距过小则会导致齿侧间隙不足，运行过程中出现卡滞、齿面磨损加剧的问题，同时还要保证两根轴的平行度符合要求，否则会出现轮齿偏载，局部齿面受力过大，过早出现点蚀、断齿等失效问题。从功能特性来说，直齿正齿轮的加工工艺相对成熟，滚齿、插齿都可以完成齿形加工，精度等级容易控制，后期维护更换也比较方便，不需要复杂的轴向定位调整，相比斜齿齿轮、锥齿轮、蜗轮蜗杆等传动构件，它的加工成本更低，装配调试难度更小，对安装空间的要求也更宽松，不需要预留斜齿轮传动所需的轴向力承载结构，对应的支撑轴承只需要承受径向载荷即可，可以简化支撑结构的设计，降低整体传动单元的制造成本。

　　在日常运维过程中，这类齿轮的检查也比较直观，只需要定期观察齿面的磨损情况、齿侧间隙的变化，及时补充润滑脂或者润滑油，避免干摩擦运行，就能保证较长的使用寿命。很多入门级的传动设计里，工程人员都会优先选用这类直齿正齿轮作为基础传动构件，一方面是供应链成熟，采购或者加工都很方便，另一方面是设计计算逻辑清晰，传动效率高，定传动比的传动精度可以满足大部分常规工况的使用需求，不需要做复杂的齿形修形、轴向力抵消等设计工作，能有效缩短产品的开发周期，降低设计与制造成本。在一些手动操作的机构里，比如小型设备的手动调节工位、配电柜的操作传动机构，这类直齿齿轮的应用也非常普遍，因为手动操作转速低，冲击小，直齿结构的传动反馈直接，不会出现斜齿传动的轴向窜动问题，操作手感更稳定，也不需要额外设置轴向锁紧结构，简化了手动操作机构的整体结构。
