多组联动正齿轮传动机构结构设计

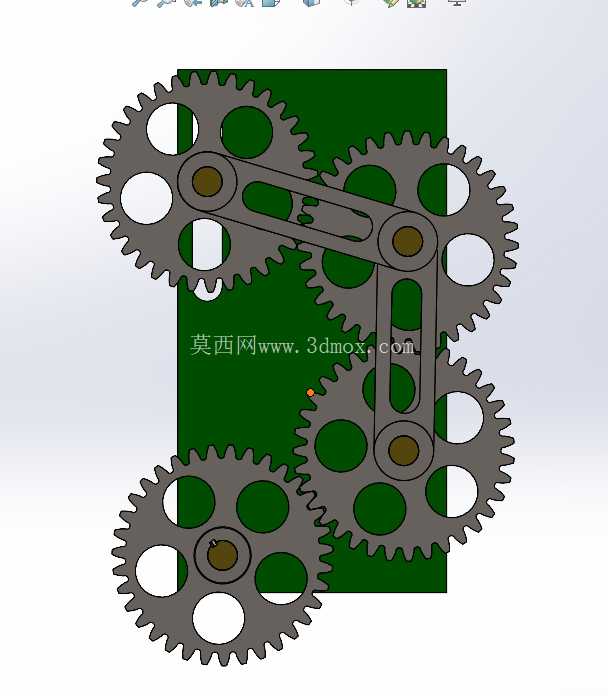

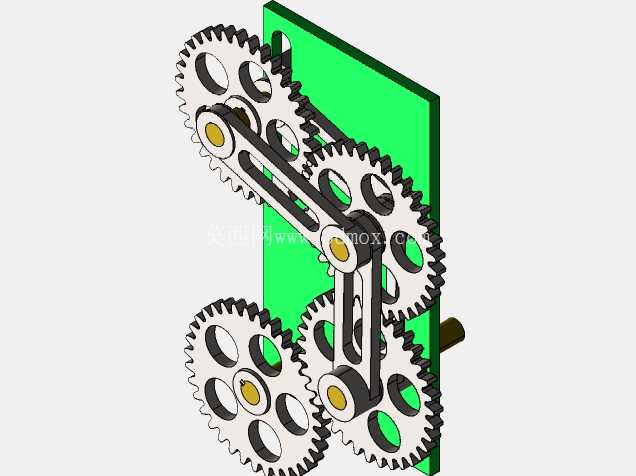

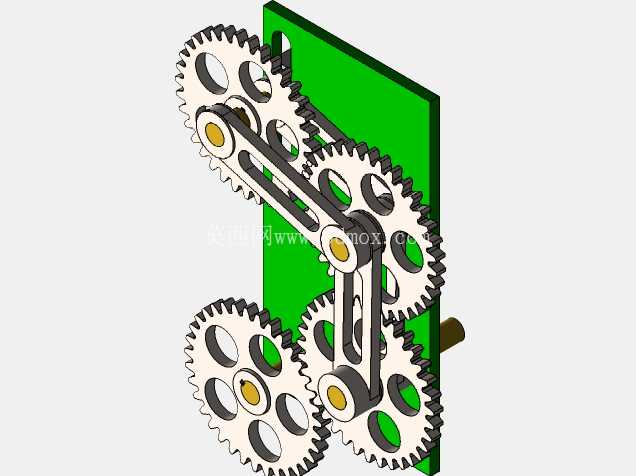

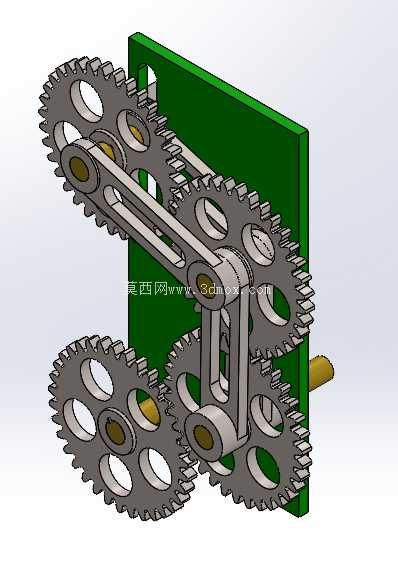

　　这套多齿轮联动的正齿传动结构，在轻工输送、小型教具演示、低速动力分流设备里都能找到适配场景，不少桌面级实验装置、小型物料分拣线的动力分配单元，都会采用类似的多齿轮排布逻辑，靠不同齿数的齿轮搭配实现单输入多输出的动力传递，不用额外加装复杂的分动结构就能把单轴输入的扭矩拆分到多个输出端，适配不同工位的同步动作需求。从实际功能来看，这套结构靠多组直齿圆柱齿轮的依次啮合，把输入轴的旋转运动同步传递到不同位置的输出点位，所有齿轮的齿向都和轴的回转轴线保持平行，啮合过程中没有轴向分力，对支撑轴承的轴向载荷要求更低，日常维护时不用额外考虑轴向窜动的补偿问题，适配低速、载荷平稳的传动场景，比如小型演示装置的动作联动、教学用传动原理展示台，或是部分轻工设备里的同步送料机构，都能靠这类结构实现稳定的动力传递。

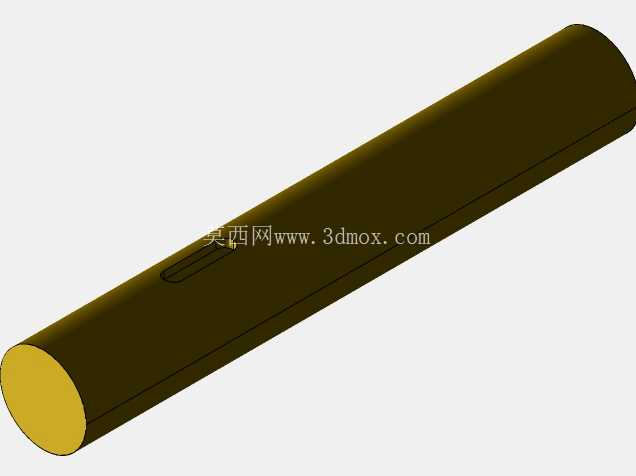

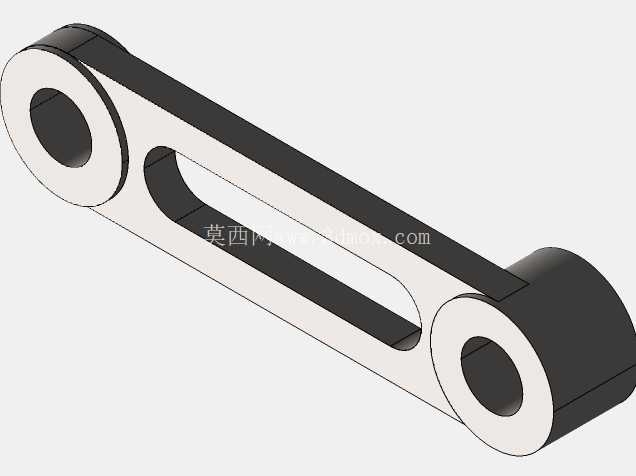

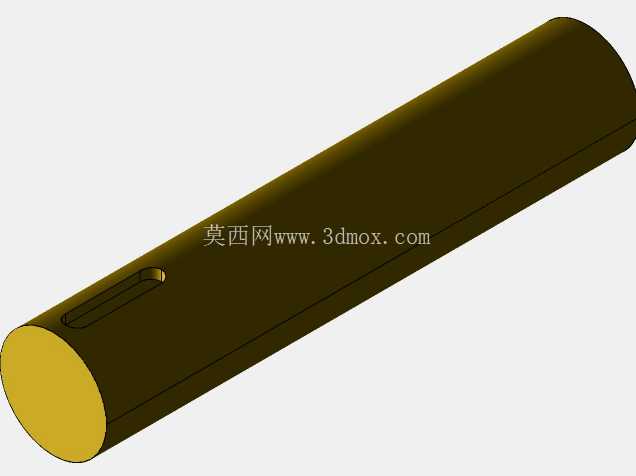

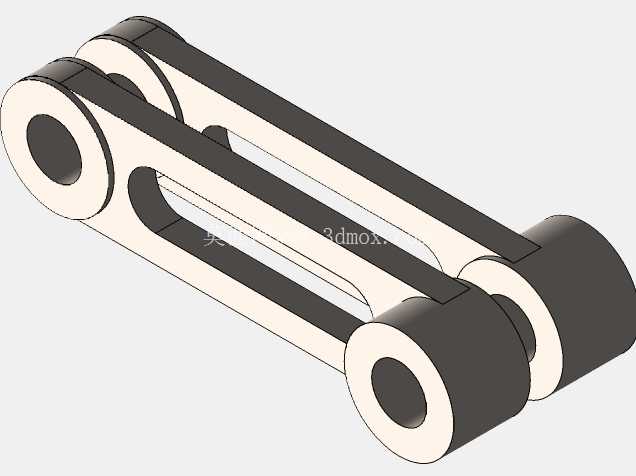

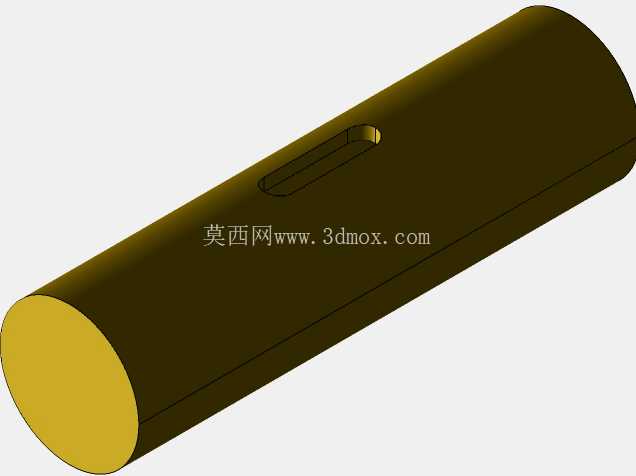

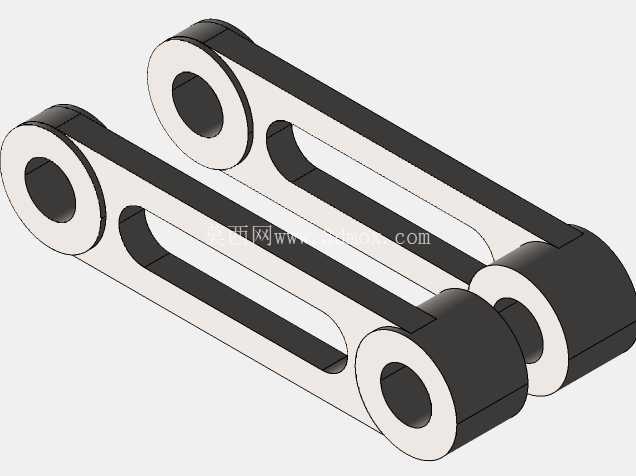

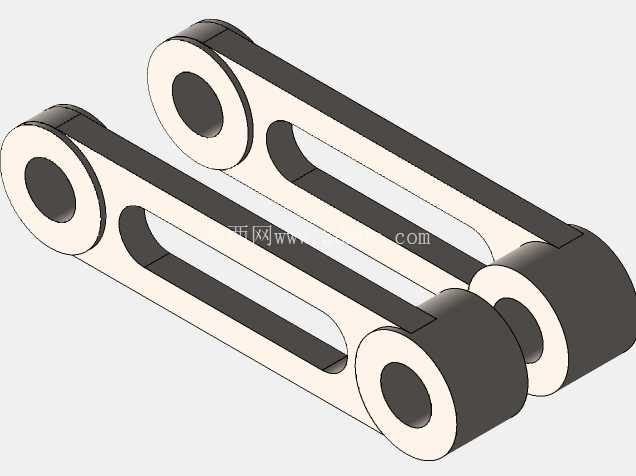

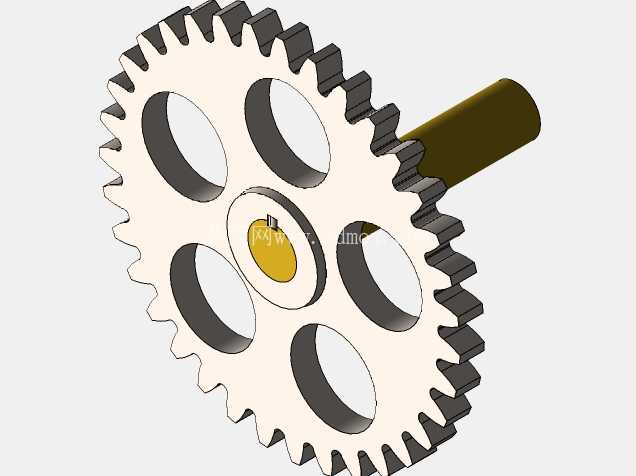

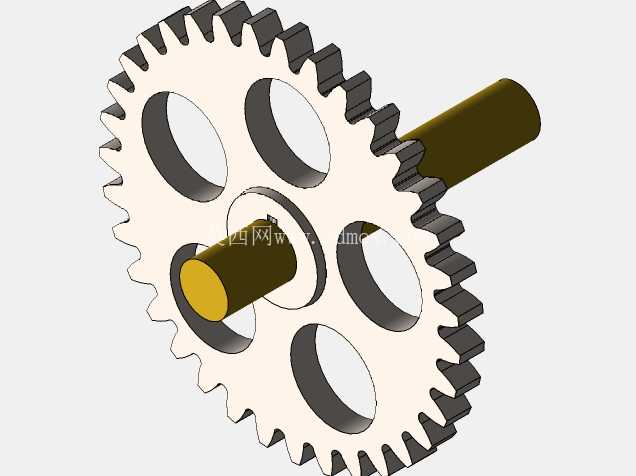

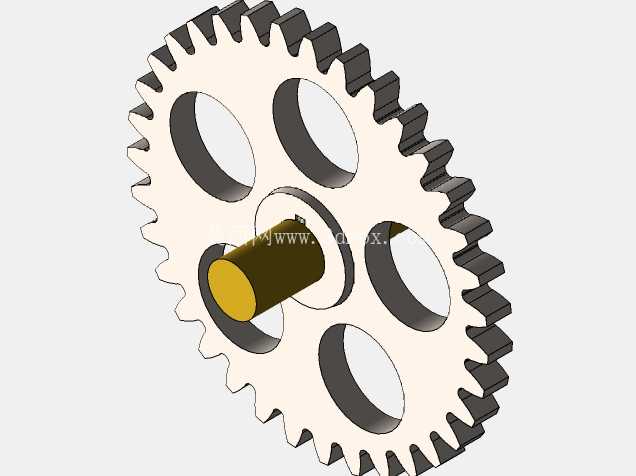

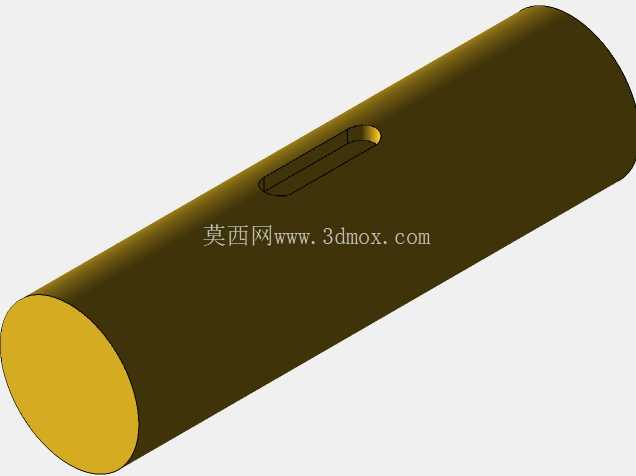

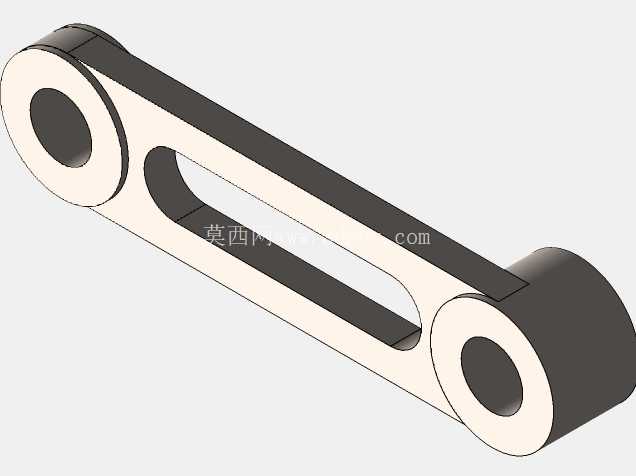

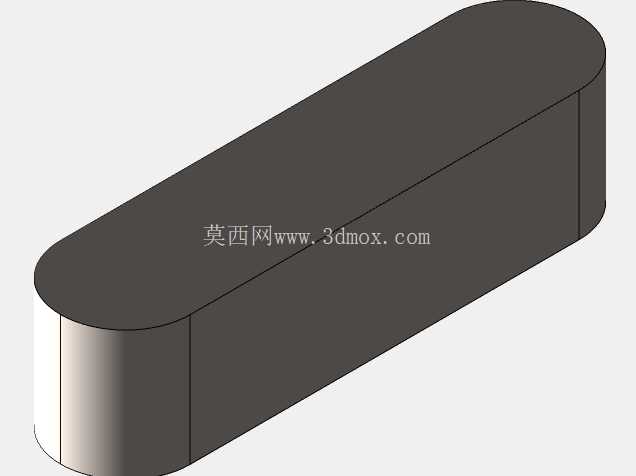

　　设计这套结构的时候，首先要确定各齿轮的模数保持统一，只有模数、压力角完全一致的直齿轮才能实现平稳啮合，建模时先排布安装立板的基准面，把输入轴的位置作为整个结构的定位基准，再根据需要的输出点位位置，依次排布各传动齿轮的中心距，中心距的计算严格按照配对齿轮的分度圆半径之和确定，避免啮合间隙过大导致传动回差，或是间隙过小出现卡齿、运转阻力过大的问题。连接各齿轮轴的连杆结构，要兼顾轴的支撑刚性和运转时的避让空间，每根齿轮轴的轴径要和对应齿轮的安装孔位做间隙配合，预留合适的转动余量，同时轴端要做限位结构，防止齿轮运转过程中从轴上脱出。

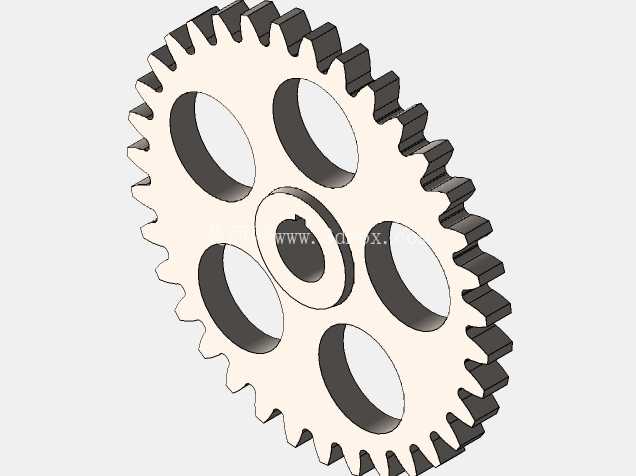

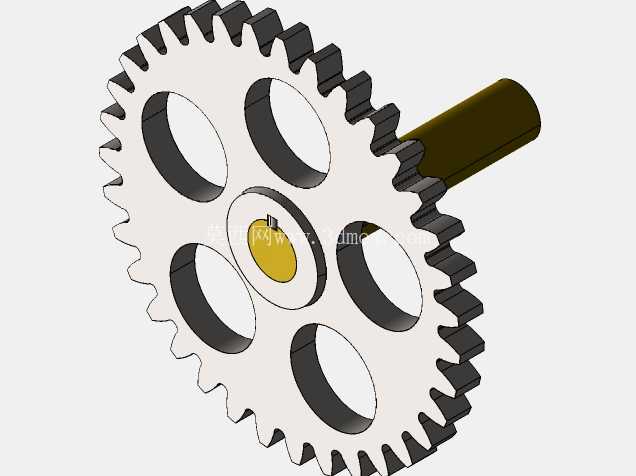

　　安装立板作为所有轴系的支撑载体，板厚要根据整体传动载荷确定，保证各轴安装孔的位置度公差，避免因为孔位偏移导致齿轮啮合错位，出现运转异响、齿面偏磨的问题。从安装边界来看，整套结构的轴向尺寸主要由立板厚度、各齿轮的齿宽、连杆的厚度叠加决定，径向尺寸则由最外侧齿轮的齿顶圆回转范围确定，安装时要保证输入轴和外接动力源的同轴度，避免额外的径向载荷作用在轴端，缩短轴承和齿轮的使用寿命。齿面的结构设计上，所有齿轮都做了等厚度的辐板减重孔，在保证轮齿强度、辐板刚性的前提下，尽可能降低整套结构的自重，减少运转时的转动惯量，让启停过程更平稳，不会因为惯量过大出现冲击载荷。多齿轮排布的时候，要注意相邻非啮合齿轮之间的齿顶圆间隙，避免运转过程中出现齿顶碰擦的问题，每一组啮合齿轮的侧隙要控制在合理范围，既能补偿加工误差、受热膨胀的余量，又不会因为侧隙过大导致传动精度下降，反向传动时出现明显的空程。这类正齿轮传动结构和斜齿轮、蜗轮蜗杆结构相比，加工难度更低，常规的铣齿、插齿工艺就能满足加工精度要求，装配时的调整环节更少，不需要像斜齿轮那样配对研磨接触区，也不用像蜗轮蜗杆那样考虑润滑和自锁的匹配问题，对于传动精度要求不是极高、载荷平稳的中低速场景，性价比优势非常明显。

　　实际选型适配的时候，要根据传递的扭矩大小确定齿轮的模数，模数越大轮齿的抗弯强度越高，能传递的扭矩越大，但对应的整体结构尺寸也会随之增加，需要根据安装空间的限制做平衡调整；如果需要调整不同输出轴的转速，只需要更换对应位置配对齿轮的齿数，改变传动比就能实现，不用整体改动安装立板的孔位和连杆结构，拓展调整的灵活性很高。日常使用过程中，齿面的润滑可以采用脂润滑的方式，因为是低速开放式传动，不需要设计密闭的油腔，定期在啮合齿面涂抹润滑脂就能减少齿面磨损，延长整套结构的使用寿命，支撑轴和连杆、立板的配合位置可以加装简易的轴套，降低转动过程中的摩擦阻力，提升运转的顺畅度。
