CSWP组装测试用机械联动结构件

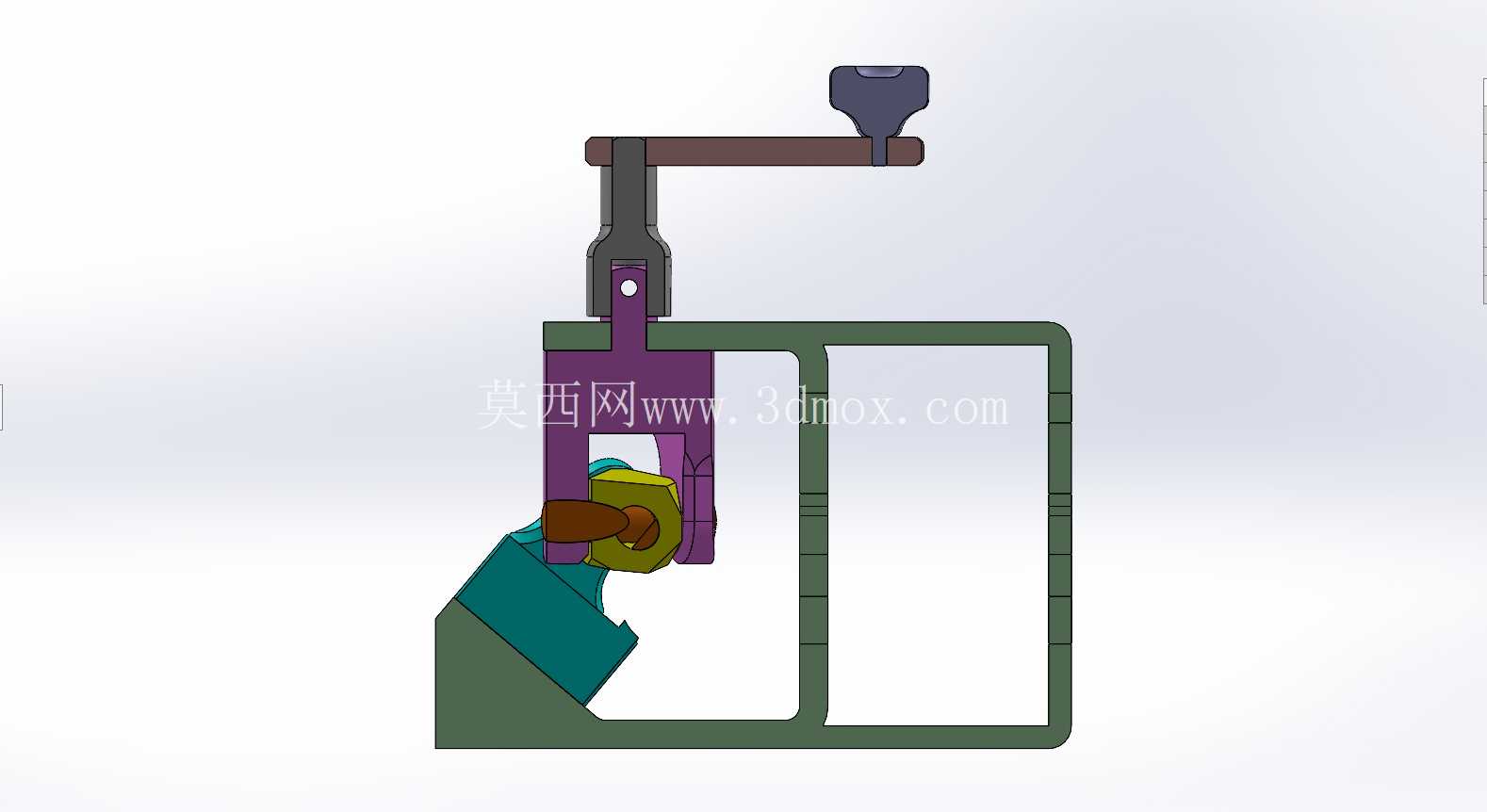

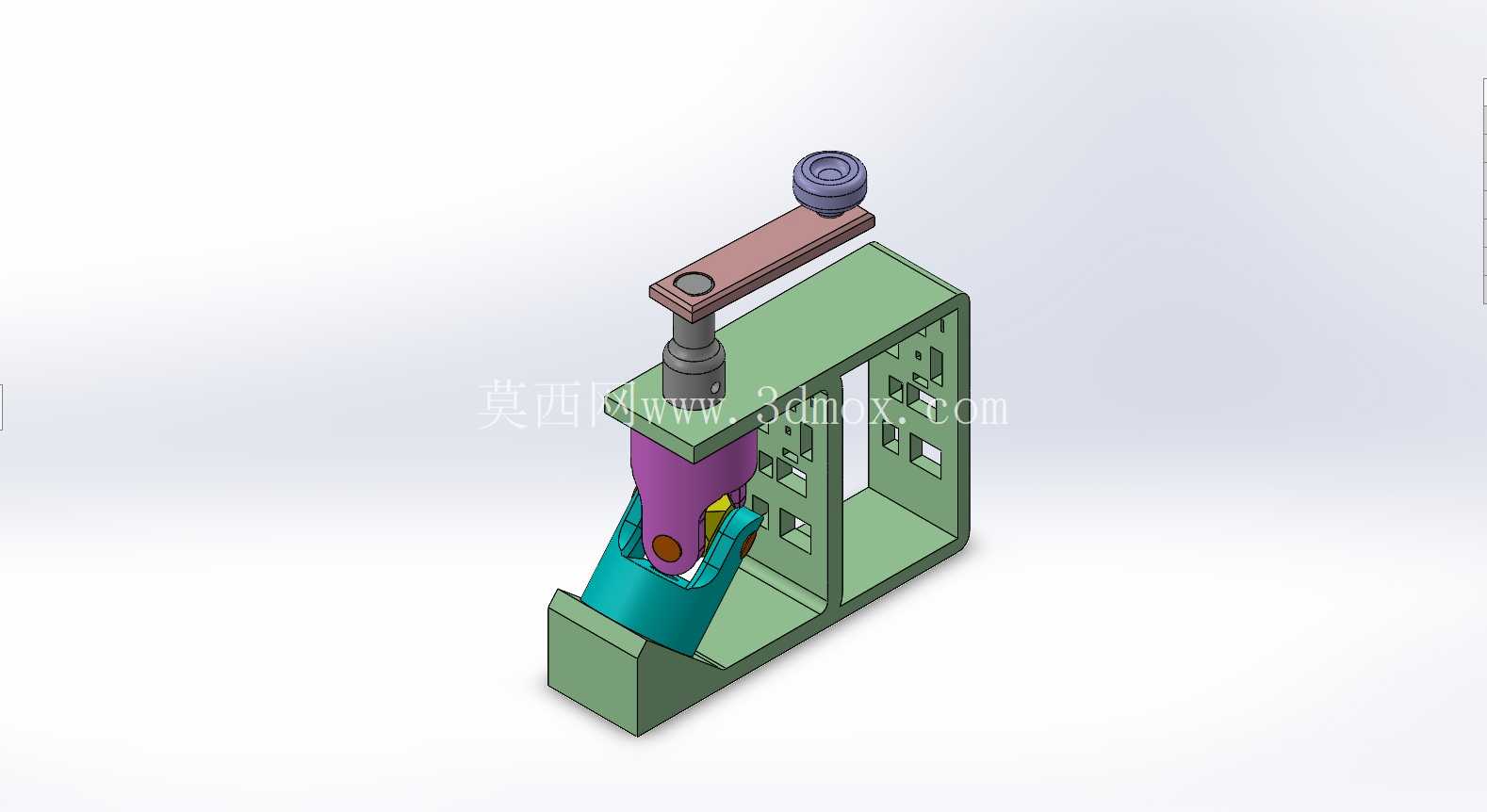

　　这套机械联动结构件，主要面向机械设计能力验证场景搭建，核心是模拟工业场景中常见的摆臂压合类执行机构的装配逻辑，可用于装配技能实操训练、配合关系验证、组件替换方案校核等实际工程场景。在实际产线应用中，这类摆臂压合结构常出现在小型工件压装、端子铆接、薄材定位压紧工位，依托固定基座提供稳定安装基准，通过摆臂的回转运动带动压头完成直线下压动作，相比纯直线压合结构，其占用的竖直安装空间更小，适合在排布紧凑的桌面型工站内部署。

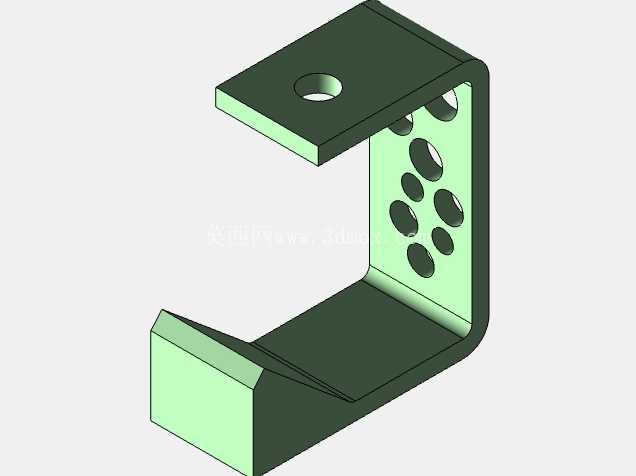

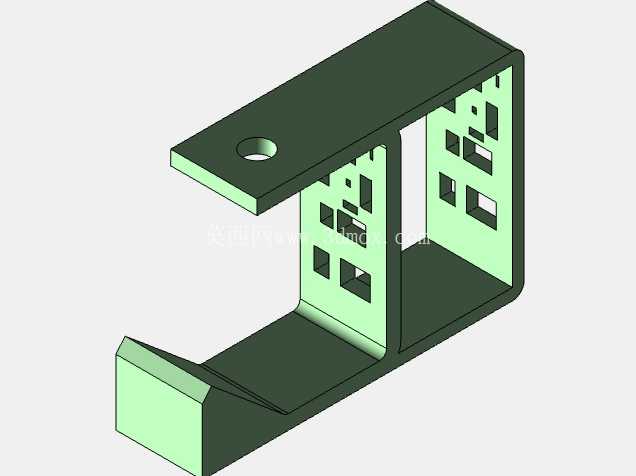

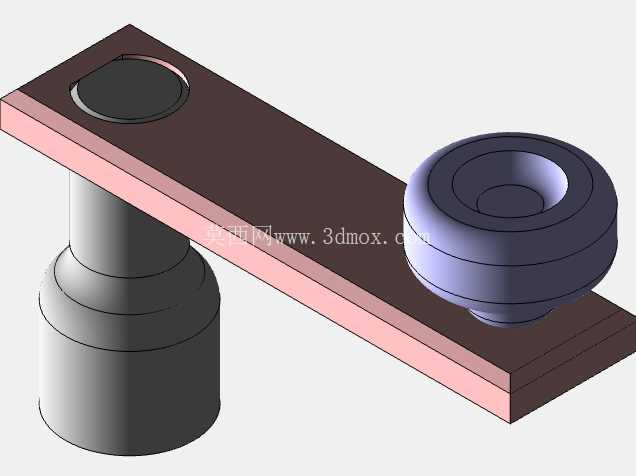

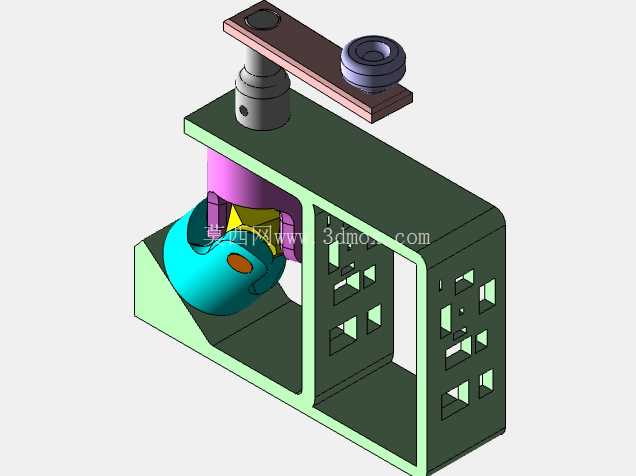

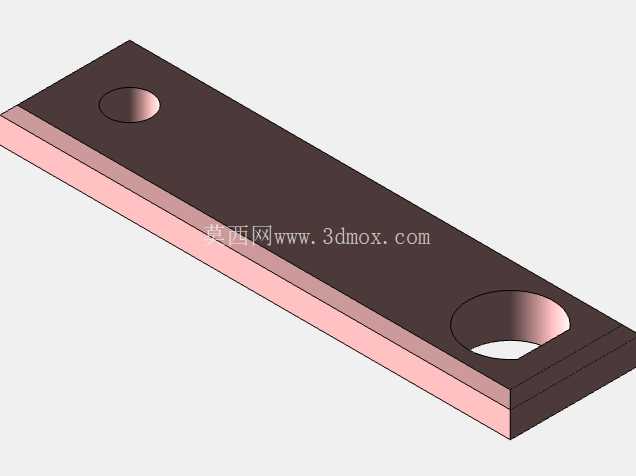

　　从结构设计逻辑来看，整个组件采用分层装配思路，底部的L型基座作为核心承载件，侧面预留的多组镂空槽一方面用于减轻整体自重，另一方面可作为传感器安装位、走线通道或是相邻组件的连接定位槽，基座的底面与垂直安装面均预留了标准安装孔位，可直接通过螺栓固定在设备台面板或是工站立板上，安装时需保证基座垂直面与水平面的垂直度公差控制在0.02mm以内，避免后续摆臂运动出现卡滞。摆臂组件通过转轴与基座上部的支撑座连接，转轴处采用间隙配合设计，配合公差选用H7/g6，既保证摆臂回转时无明显旷量，又能避免转动阻力过大，摆臂末端的压头组件采用快拆式结构设计，可根据不同的压合工况更换不同端面形状、不同长度的压头，无需拆解整个摆臂结构，大幅提升工况适配效率。

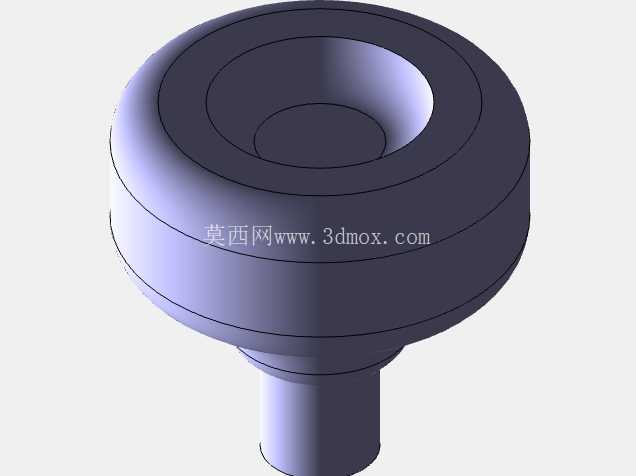

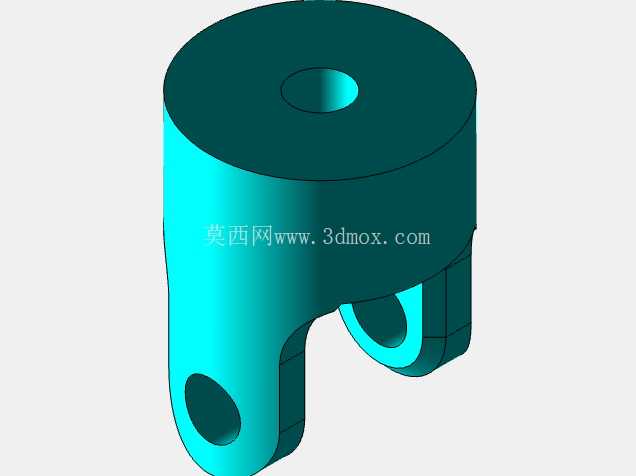

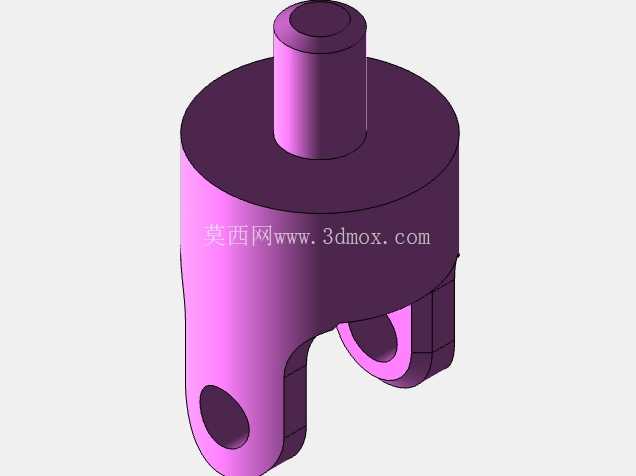

　　压头与摆臂之间设置了紫色的导向连接座，内部预留了弹簧安装腔，可内置复位弹簧实现压头下压后的自动回位，导向座与压头之间采用小间隙滑动配合，表面粗糙度要求达到Ra1.6，减少往复运动时的磨损。下方的青蓝色摆块作为力传递构件，将摆臂的回转力转化为压头的竖直下压力，摆块与基座、压头之间均通过圆柱销铰接，铰接处的同轴度公差需控制在0.015mm以内，保证力传递过程无卡顿。顶部的紫色旋钮件用于手动调试时的行程限位调节，通过旋转旋钮可调整摆臂的最大下压行程，适配不同高度的被压工件，调节范围覆盖0-15mm，可满足多数小型工件的压合行程需求。

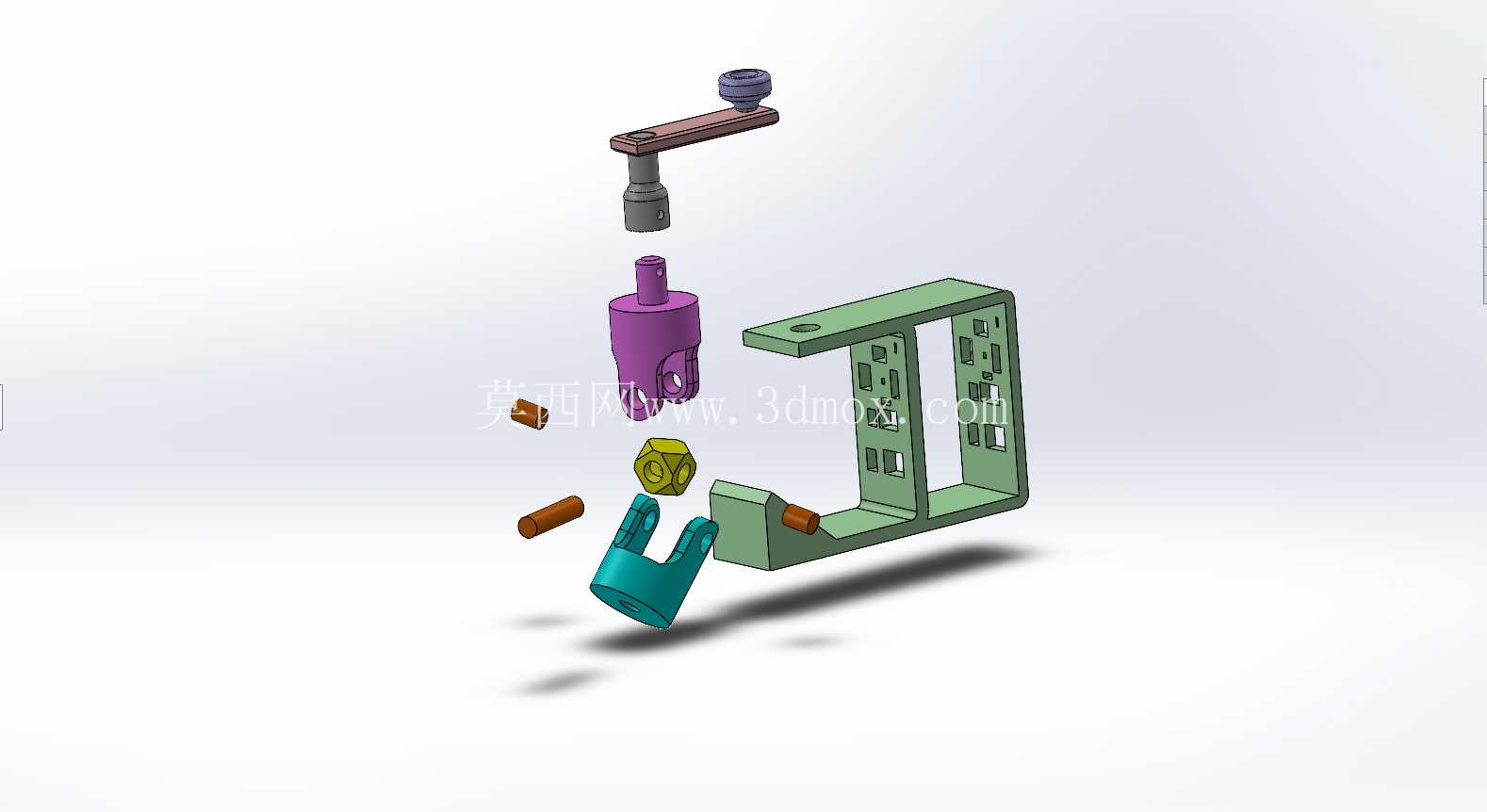

　　在装配逻辑设计上，整套结构完全遵循实际工业产品的装配层级，从基座底层零件开始，依次安装支撑座、铰接摆块、导向连接座、压头组件、摆臂、调节旋钮，每一层级的配合关系都设置了对应的配合约束，包括重合配合、同轴配合、间隙配合、角度限位配合，可直接用于装配流程的实操训练，也可通过替换其中的摆臂长度、压头形状、基座尺寸等组件，验证不同参数下的机构运动行程、压合力变化，帮助设计人员快速验证结构方案的可行性。安装边界方面，整套机构的最大外轮廓尺寸控制在长120mm、宽80mm、高150mm以内，安装时仅需在安装面预留130mm*90mm的平面空间，竖直方向预留180mm的运动空间即可，不会与周边的送料机构、检测组件产生运动干涉，适配多数紧凑型自动化工站的空间要求。

　　从功能特性来看，这套结构除了基础的压合动作演示外，还可用于验证不同配合公差下的机构运动流畅度，比如将转轴处的配合公差调整为H7/h6时，可观察到摆臂的转动旷量明显减小，但转动阻力会相应提升，适合对压合位置精度要求更高的工况；若调整为H8/f7配合，则转动更顺畅，但定位精度会略有下降，适合对压合精度要求不高、需要快速动作的场景。同时，结构上所有的铰接部位都预留了润滑脂注油通道，可在不拆解结构的情况下完成定期润滑维护，符合工业设备的日常维护需求，基座侧面的镂空槽还可扩展安装行程开关，检测摆臂的下压到位、回位到位状态，直接接入设备的控制系统实现自动化运行，无需额外加装复杂的检测支架。
