汽车冲压用L型多安装位铰接支座结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201373
  • 汽车冲压用L型多安装位铰接支座结构

在汽车冲压生产线的工装夹具、工位辅助定位机构以及小型冲压件的侧推定位模块中,这类L型铰接支座是非常常见的连接承载构件,日常产线调试、工装改制时经常会遇到同类型结构的设计需求,很多刚接触工装设计的工程师容易忽略安装边界与受力方向的匹配,导致支座在高频次往复动作下出现安装孔位滑牙、立板形变的问题。

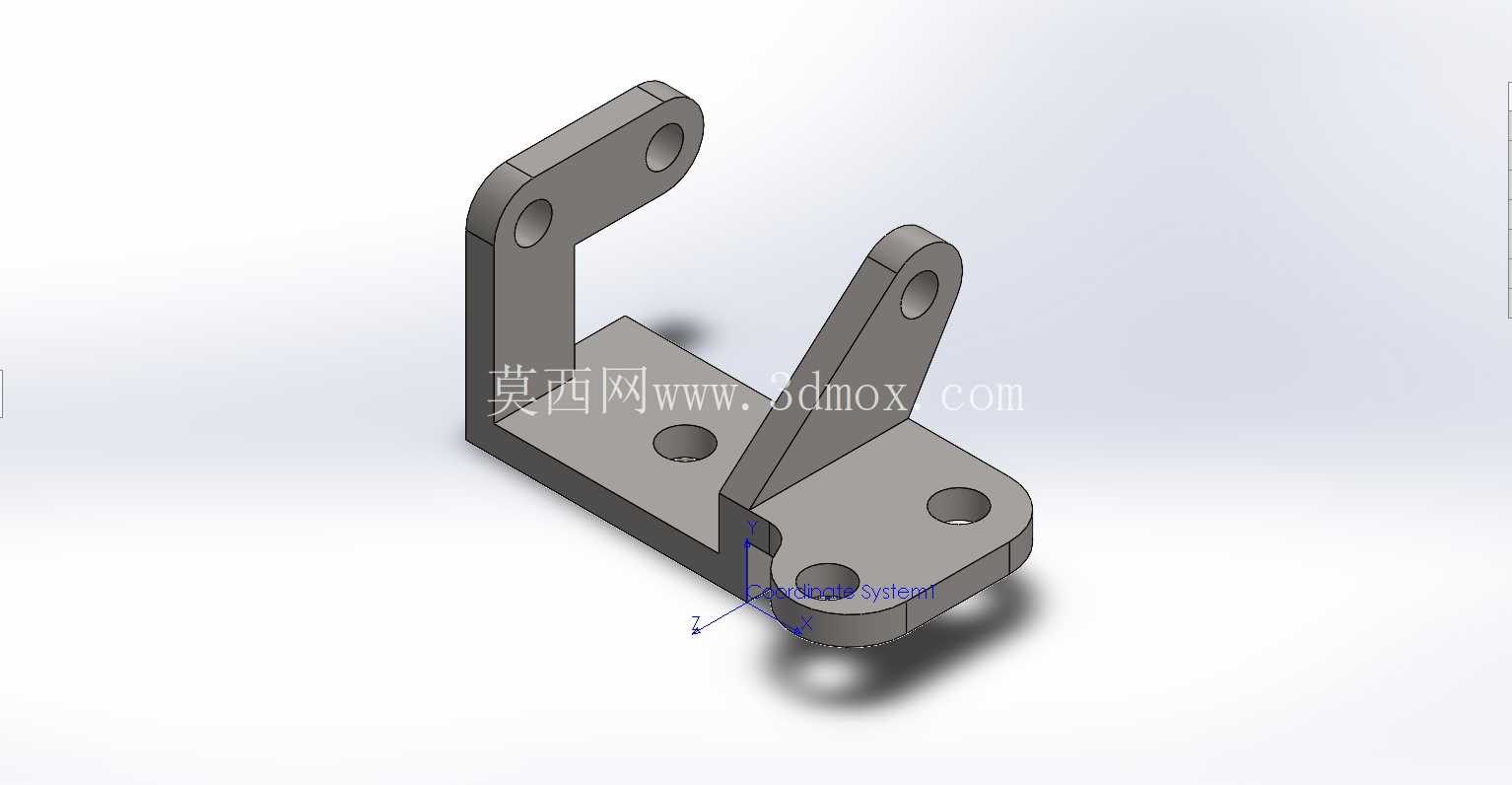

从结构本身来看,该支座采用一体化折弯式L型基体设计,底部为矩形安装平板,平板上开设三个沉头安装孔,孔位采用非对称排布,两个孔位沿平板长边方向分布在外侧,第三个孔位靠近立板折弯根部,这种排布方式可以抵消立板受侧向力时对安装螺栓产生的倾覆力矩,避免单颗螺栓受载过大出现剪切断裂。立板部分从底板一端垂直向上延伸,板身厚度与底板保持一致,立板顶端开设一个同轴铰接孔,用于穿装铰接销轴连接摆臂类构件;同时在底板靠近立板折弯的位置,还设置了一个斜向延伸的副支撑板,副支撑板顶端同样开设铰接孔,两个铰接孔的空间轴线呈垂直交错状态,可同时为两个不同运动方向的摆臂提供铰接支点,满足冲压工位上多方向联动定位的需求。

设计这类支座时,首先要确认的是安装面的平面度要求,底板与安装基准面贴合的区域不能有凸起的焊渣或加工刀痕,否则锁紧安装螺栓后会导致基体产生内应力,长期受往复振动时容易在折弯根部出现疲劳裂纹。折弯处的内圆角需要根据板材厚度匹配,通常取板材厚度的0.3-0.5倍,圆角过小会导致冲压折弯时出现外侧材料拉裂,圆角过大则会导致立板安装位置出现尺寸偏差,影响铰接孔的同轴度精度。两个铰接孔的内孔粗糙度需要达到Ra1.6以上,与销轴的配合间隙控制在0.02-0.05mm之间,间隙过大会导致摆臂动作时出现旷量,影响冲压定位精度,间隙过小则会在粉尘较多的冲压车间环境下出现销轴卡滞,无法完成复位动作。

从安装边界来看,底板的整体长宽尺寸需要匹配安装工位的T型槽间距,三个安装孔的孔距要避开工作台的T型槽接缝位置,保证每个沉头孔都能完整压在工作台的实心台面上,避免锁紧时螺栓受力不均。立板的高度需要根据摆臂的摆动行程确定,要保证摆臂在最大摆动角度下不会与底板或安装台面发生干涉,斜向副支撑板的倾斜角度需要匹配对应摆臂的运动平面,保证铰接销轴穿装后,摆臂的动作方向与受力方向完全重合,避免副支撑板受到额外的侧向弯矩。在实际应用场景中,这类支座常被用在汽车覆盖件冲压工位的侧定位挡块驱动机构、废料滑道的翻转挡板铰接座、以及快速换模系统的锁止摆臂支撑座上,相比分体式焊接的支座结构,一体化冲压成型的支座整体刚性更好,没有焊接变形带来的尺寸误差,装配时不需要额外配焊调整,安装效率更高。

建模过程中需要注意折弯特征的展开尺寸计算,要根据板材的材质和厚度选取正确的折弯系数,避免展开后的毛坯尺寸出现偏差,导致冲压成型后孔位位置超差。两个铰接孔的位置度公差需要控制在0.03mm以内,保证两个摆臂动作时的相对位置精度,沉头孔的沉头深度要匹配所用内六角螺栓的头部高度,保证螺栓锁紧后头部不高出底板平面,避免与其他移动构件发生刮碰。另外在支座的折弯根部,需要设计微小的应力释放槽,减少长期受载时的应力集中,提升构件的疲劳寿命,适应冲压车间高频次、大冲击的工作环境。
