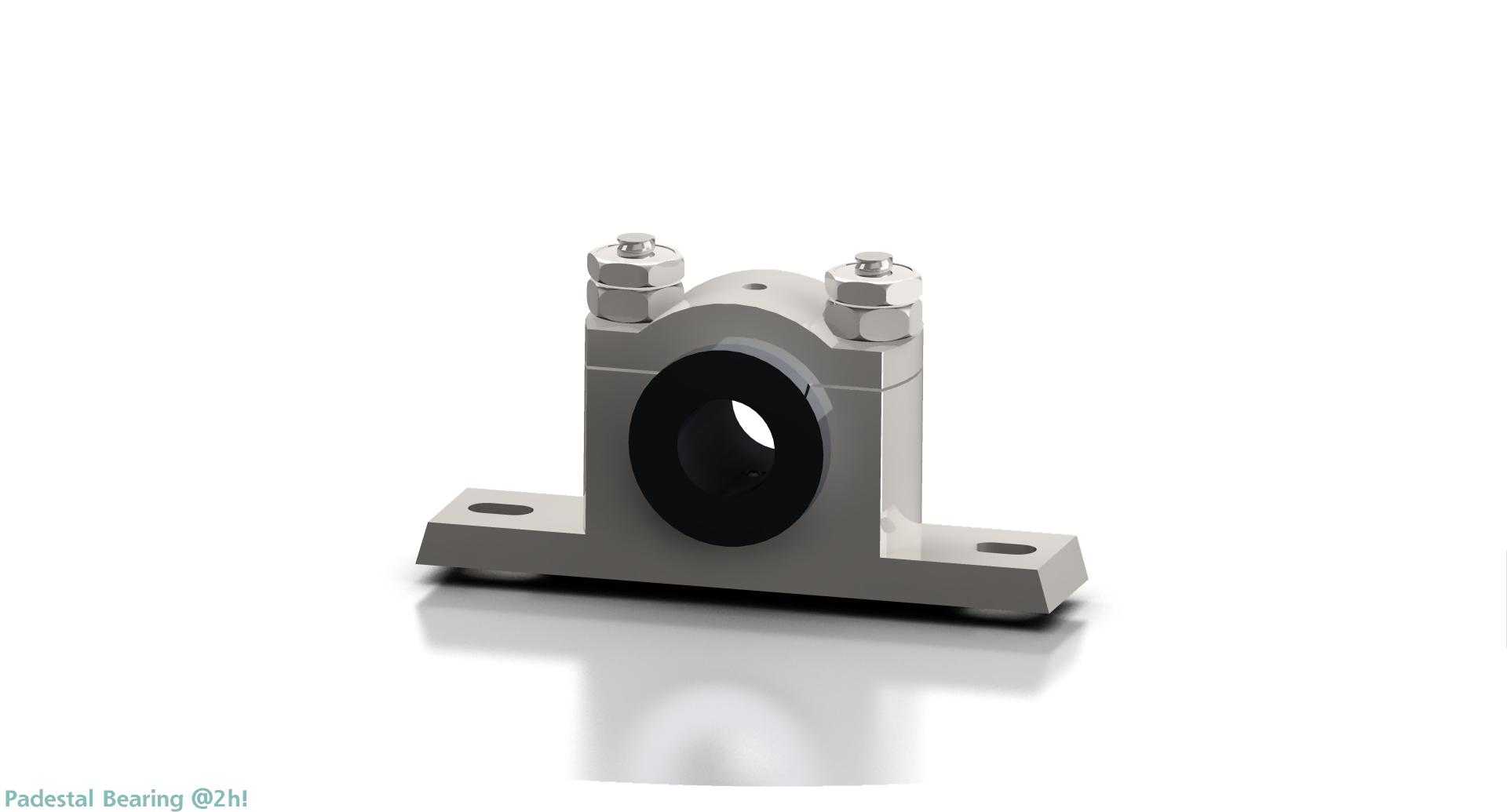

对开式立式安装带座径向滑动轴承结构

　　在常规轻工输送线、小型风机传动组、中低转速农用机具的转轴支撑环节，这类对开式立式带座滑动轴承的适配性远高于同尺寸深沟球轴承座，尤其面对安装空间局促、后期需要频繁拆装维护转轴的工况，上下分体的轴瓦压盖结构不需要沿轴端轴向串动整套组件，只需要松开顶部两组锁紧螺母就能掀开上盖直接取出轴瓦或调整轴系间隙，大幅缩短产线停机维护的时长。从实际使用场景来看，这类轴承座多承担径向载荷为主的支撑任务，轴向仅靠轴瓦端面的微小台阶做轻度限位，不适合承受大轴向力的传动场景，比如皮带输送机的从动辊支撑、小型离心泵的泵体端转轴支撑、木工机械的锯片主轴辅助支撑位，都能见到同结构轴承座的应用，相比整体式滑动轴承座，它的轴瓦磨损后可以通过调整压盖的压紧量补偿磨损间隙，不需要直接更换整套轴瓦，能有效降低备件更换成本。

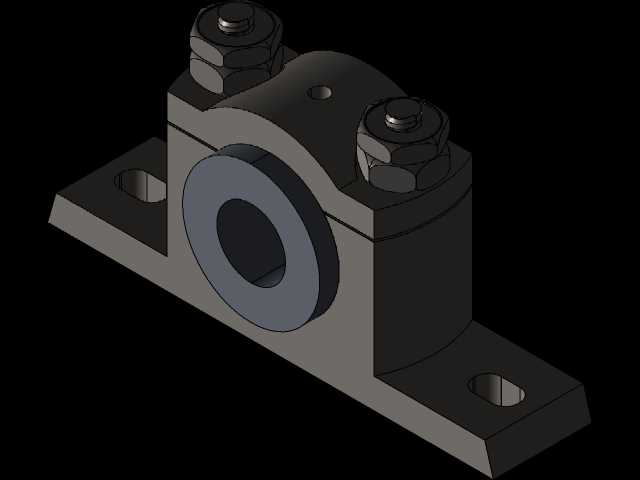

　　设计这套结构的时候，首先要确定底座的安装孔距与安装面的平面度要求，底座采用带两个长圆形安装孔的平板结构，长圆孔的设计允许安装时沿垂直于轴线的水平方向微调位置，抵消机架加工时的孔位误差，避免强行锁紧安装螺栓导致轴承座内孔与轴系不同心，出现轴瓦偏磨、运转卡滞的问题。底座与下轴瓦为一体式铸造成型后再做机加工，铸造时要在轴瓦与底座的连接位置做足够的过渡圆角，避免应力集中导致受载时底座断裂，轴瓦内孔的表面粗糙度要控制在Ra1.6以内，保证储油润滑的油膜能稳定形成，内孔两端要做15度的导入倒角，既方便转轴装配时导入，也能避免轴孔锐边刮擦转轴表面破坏润滑脂层。

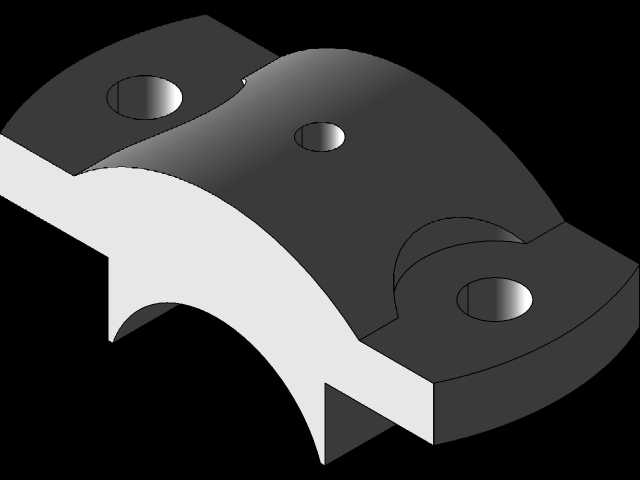

　　上压盖与下座的配合面采用止口定位结构，止口的配合公差选H7/h6的间隙配合，保证合盖时上下轴瓦的内孔同轴度不会出现错位，顶部的两组锁紧螺栓采用双螺母防松结构，适配设备运转时的持续振动工况，避免螺母松动导致压盖压紧力不足，轴瓦出现窜动。轴瓦的内孔直径要根据适配的轴径做公差匹配，一般选H8的间隙配合，保证热态下转轴受热膨胀后不会出现抱轴问题，压盖顶部预留的注油通道要正对轴瓦中部的油槽，保证润滑脂能顺利进入轴瓦与转轴的接触面，避免干磨。

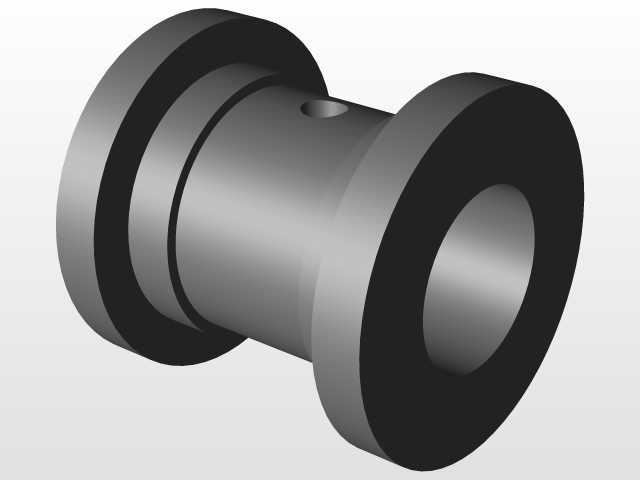

　　从安装边界来看，这类轴承座的底座安装面要贴合机架的安装平面，安装面的平面度误差不能超过0.1mm每100mm长度，否则锁紧螺栓后会导致轴承座变形，内孔失圆。两个安装螺栓的锁紧力矩要均匀一致，不能单侧锁紧导致座体倾斜，装配完成后要手动盘动转轴，确认转动灵活无卡滞点后再开机试运转。轴瓦的材质多采用锡青铜或者镶嵌石墨的铜基合金，在低速轻载场景也可以用耐磨铸铁替代，不同材质的轴瓦适配的线速度范围不同，铜基轴瓦允许的最高线速度可以达到5m/s，适合连续运转的传动场景，耐磨铸铁轴瓦仅适合线速度低于2m/s的间歇运转工况。

　　实际选型时要注意，这类轴承座的中心高是核心安装参数，也就是底座安装面到轴瓦内孔中心的垂直距离，这个尺寸直接决定了转轴的安装高度，要和配套的其他支撑座中心高保持一致，避免轴系出现附加弯矩。另外压盖顶部的螺栓伸出长度不能超过设计值，避免和周边的传动部件比如皮带轮、联轴器发生干涉，底座的厚度要满足额定载荷下的刚度要求，不能为了减重过度削薄底座，否则受载后底座变形会导致轴瓦偏磨，大幅缩短使用寿命。在粉尘较多的工况下使用时，还可以在轴瓦两端加装毡圈密封，阻挡外界粉尘进入轴瓦摩擦面，延长润滑脂的更换周期。
