多片式湿式离合器摩擦片组装配结构

　　这套多片式离合器组件的三维结构，核心服务于手动挡乘用车辆的动力通断控制场景，是发动机与变速器之间动力衔接的核心执行部件，日常工况下需要频繁承受起步、换挡过程中的滑磨与扭矩传递载荷，建模时完全按照实车装配的层级关系拆分了所有独立零件，从最外侧的从动盘钢片、摩擦衬片，到中间的压盘、分离弹簧、花键毂，再到周向布置的定位销与缓冲弹簧，每一个配合面的公差预留都在建模阶段做了对应考量。

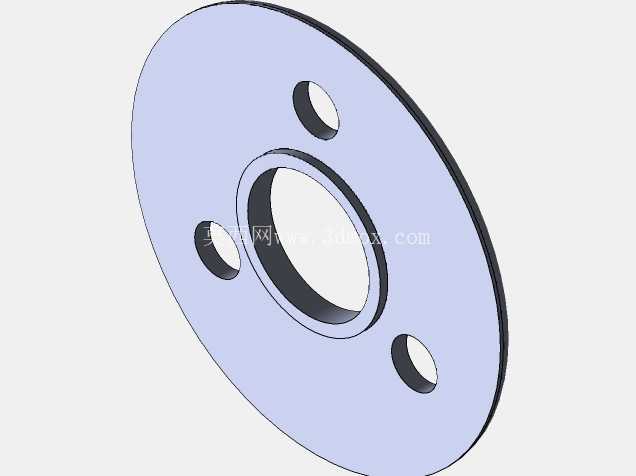

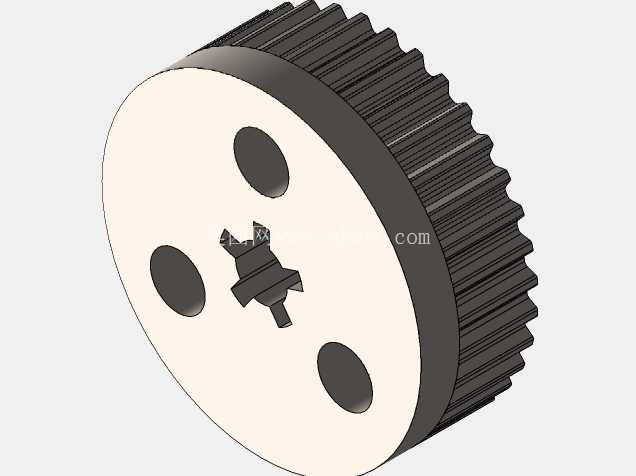

　　从实际装车的安装边界来看，整套组件的轴向总厚度控制在85mm范围内，最大外圆直径对应325mm规格的从动盘，适配1.6L-2.0L排量的前置前驱车型，中心花键毂采用18齿渐开线花键结构，与变速器输入轴的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅不会卡滞，又避免花键间隙过大导致起步、换挡时出现传动冲击。周向均匀布置的6组螺旋缓冲弹簧，刚度匹配经过反复校核，怠速工况下可以过滤发动机输出的扭转振动，急加速时又能快速锁止传递扭矩，不会出现动力迟滞的问题。

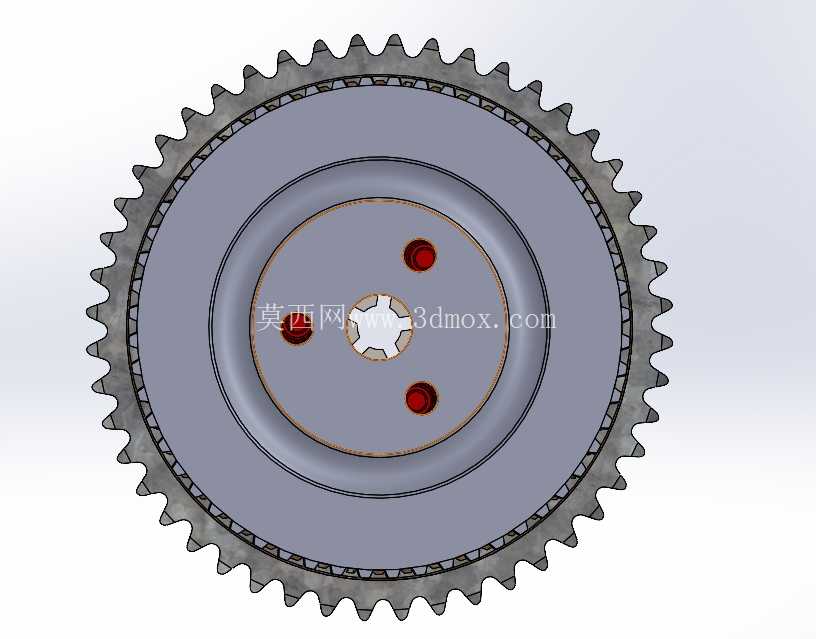

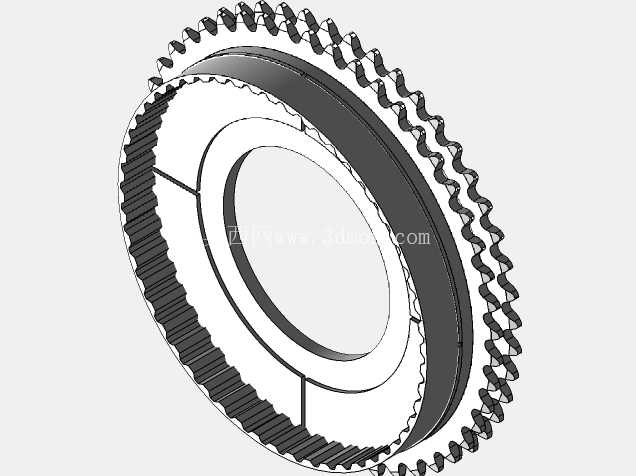

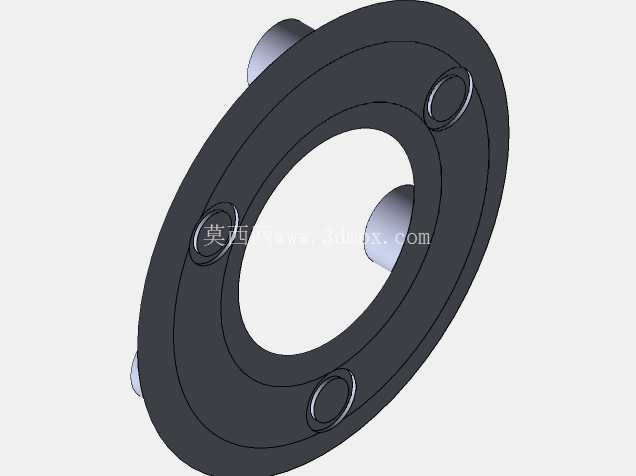

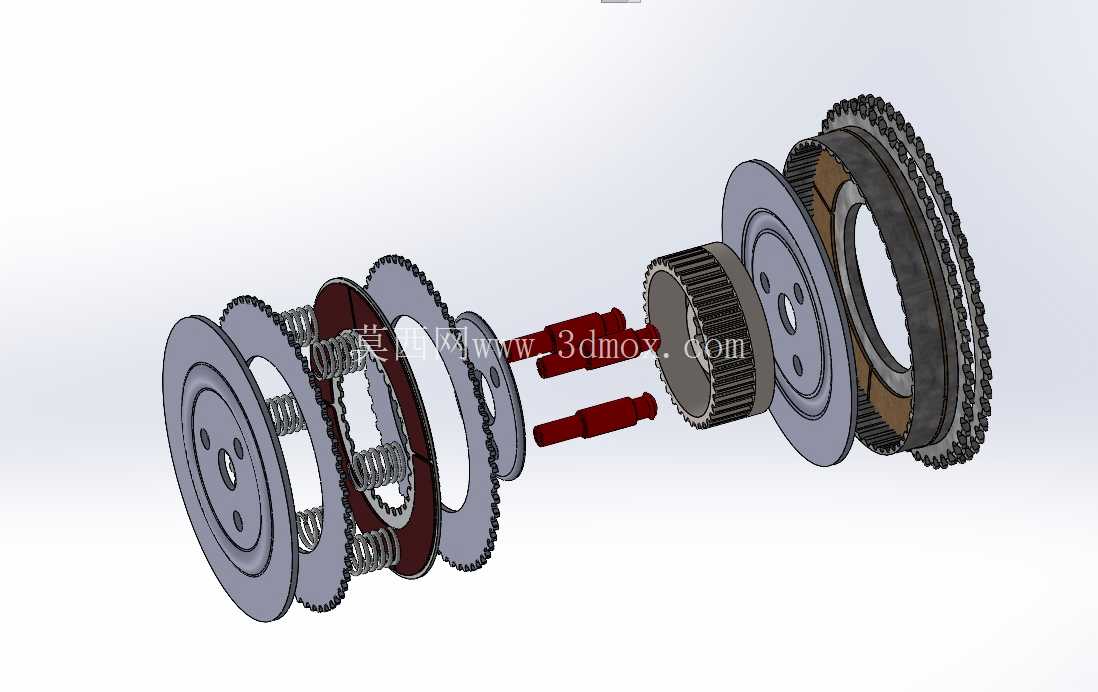

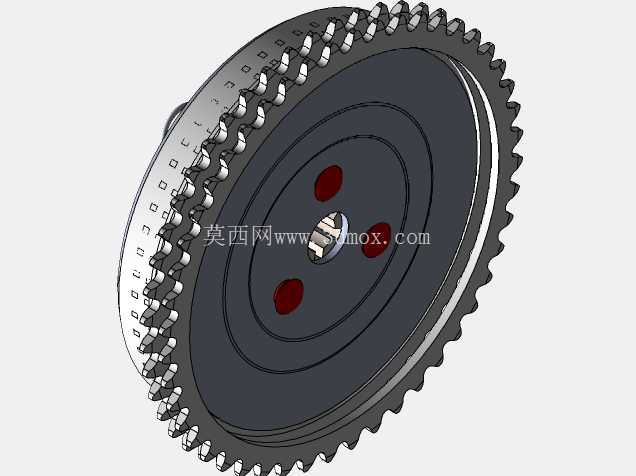

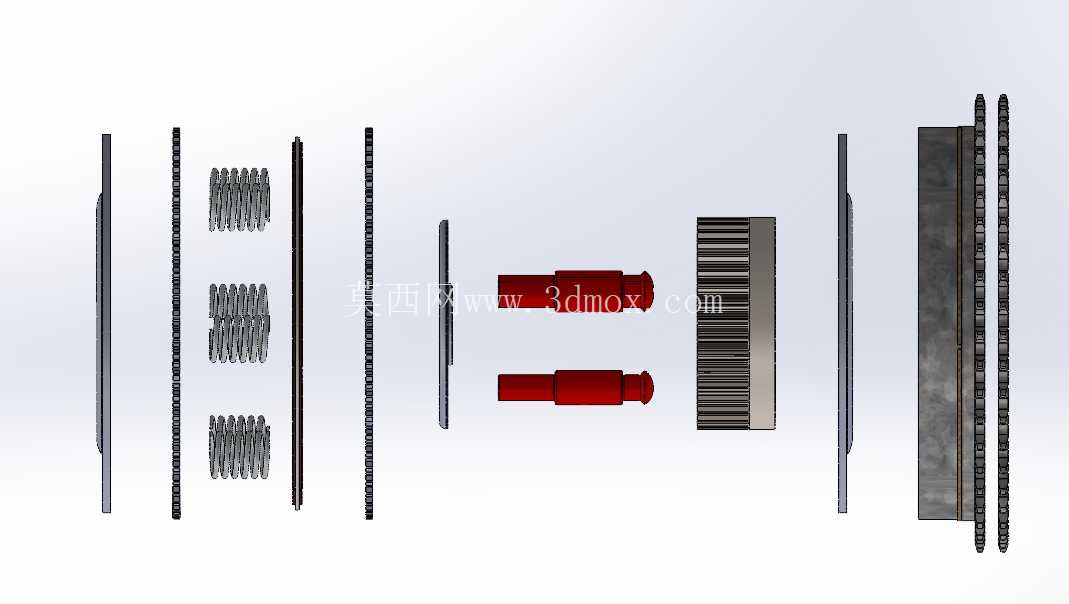

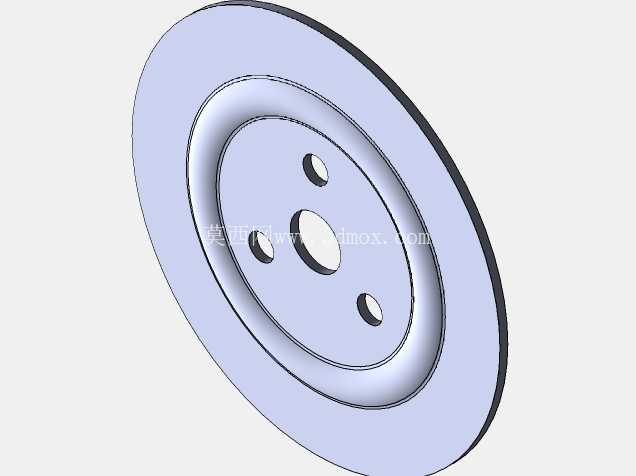

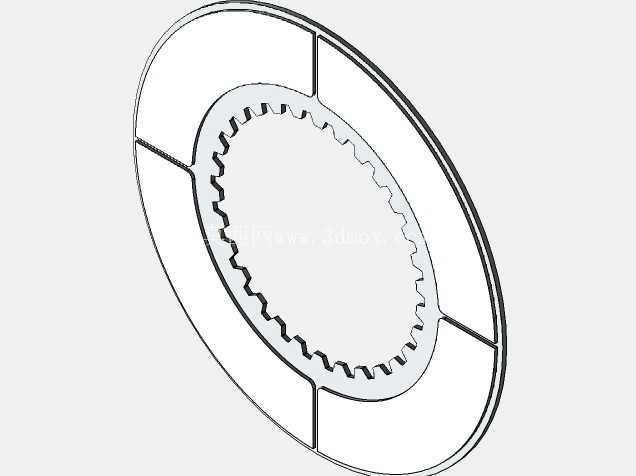

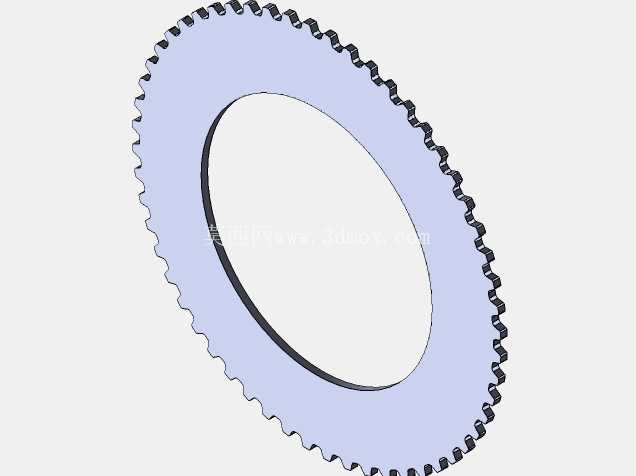

　　设计思路上完全遵循实车离合器的工作逻辑：当离合器处于结合状态时，膜片弹簧（本模型中简化为周向螺旋弹簧结构展示压紧逻辑）将所有摩擦片、钢片紧紧压合在飞轮与压盘之间，依靠摩擦面的静摩擦力传递发动机输出的全部扭矩，此时主动部分与从动部分转速完全同步，没有滑磨损耗；当驾驶员踩下离合踏板时，分离轴承推动分离指带动压盘向后移动，摩擦片与钢片之间出现间隙，动力传递路径被切断，此时可以顺畅完成挡位切换动作。建模时特意将所有零件做了爆炸视角的排布，就是为了清晰展示每一个零件的装配顺序与配合关系：最靠近发动机飞轮侧的是第一片从动盘钢片，表面铆接有铜基粉末冶金摩擦衬片，衬片表面开有径向油槽（湿式结构）或者散热沟槽（干式结构），滑磨过程中可以快速带走摩擦产生的热量，避免衬片过热烧蚀；相邻的钢片通过外花键与离合器壳的内齿圈配合，随发动机飞轮同步转动，而摩擦片通过内花键与中心花键毂配合，将动力传递给变速器输入轴。

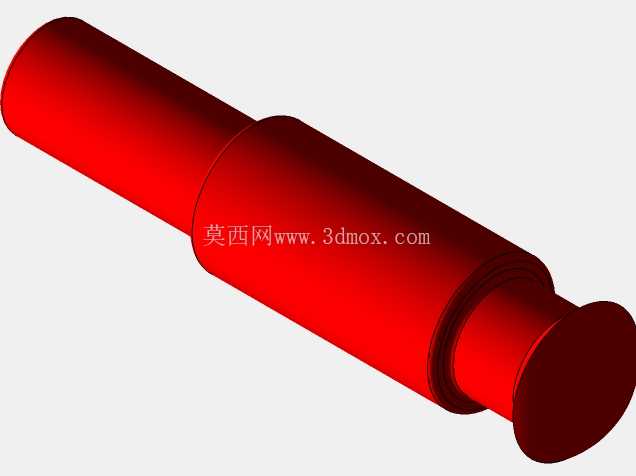

　　在实际维修与教学场景中，这类拆解式的三维模型可以帮技师快速理解离合器的装配逻辑，避免装复时出现弹簧错位、花键不对中的问题；对于结构设计从业者来说，模型中每一个零件的厚度、摩擦面的接触面积、弹簧的预紧力参数，都可以作为同规格离合器设计的参考基准——比如摩擦片的有效接触半径直接决定了最大传递扭矩的能力，花键的齿厚与配合长度需要根据最大输入扭矩做强度校核，避免大扭矩工况下出现花键剪切失效。另外模型中展示的周向定位销结构，作用是保证压盘移动时始终保持与飞轮端面平行，不会出现偏磨导致的离合器结合抖动问题，定位销与衬套的配合间隙控制在0.1mm以内，既保证滑动顺畅，又限制压盘的径向窜动。

　　很多新手建模时容易忽略的细节是摩擦片表面的沟槽设计，这些沟槽不是随意开设的：一方面是滑磨过程中容纳磨屑，避免磨屑夹在摩擦面之间导致摩擦系数下降；另一方面湿式离合器的沟槽还负责引导冷却油液流过摩擦面，带走滑磨产生的热量，模型中还原的沟槽深度为0.8mm，宽度2mm，呈径向放射状排布，完全符合量产部件的设计规范。还有缓冲弹簧的安装位置，是嵌在从动盘钢片的窗口内，弹簧两端与窗口侧壁留有一定的间隙，小扭矩振动时弹簧可以压缩吸振，大扭矩时窗口侧壁直接接触传递刚性扭矩，这种两级刚度的设计，既兼顾了怠速舒适性，又保证了大扭矩传递的可靠性。整套模型的装配关系完全符合实车的装配工艺，所有零件没有出现干涉问题，每一个配合面的贴合度都做了校验，可以直接用于教学演示、结构参考或者虚拟装配仿真使用。
