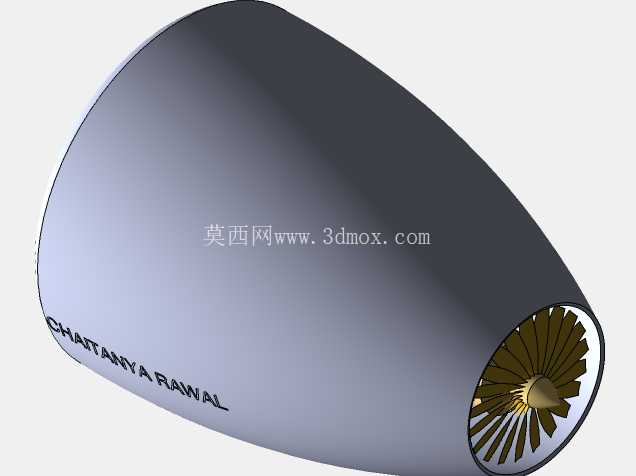

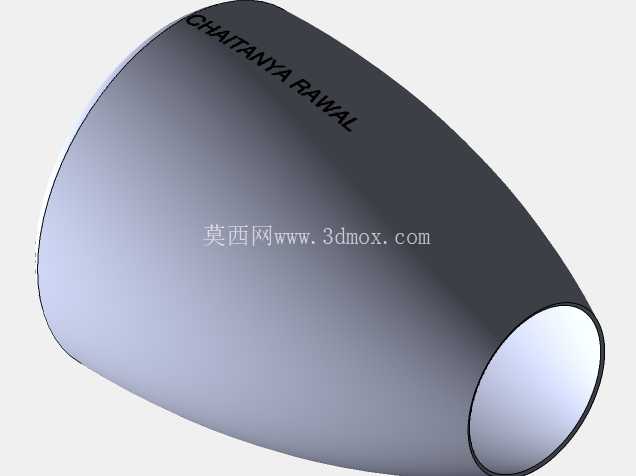

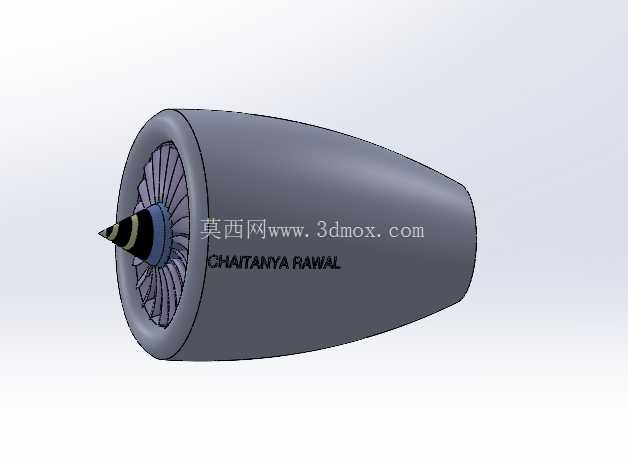

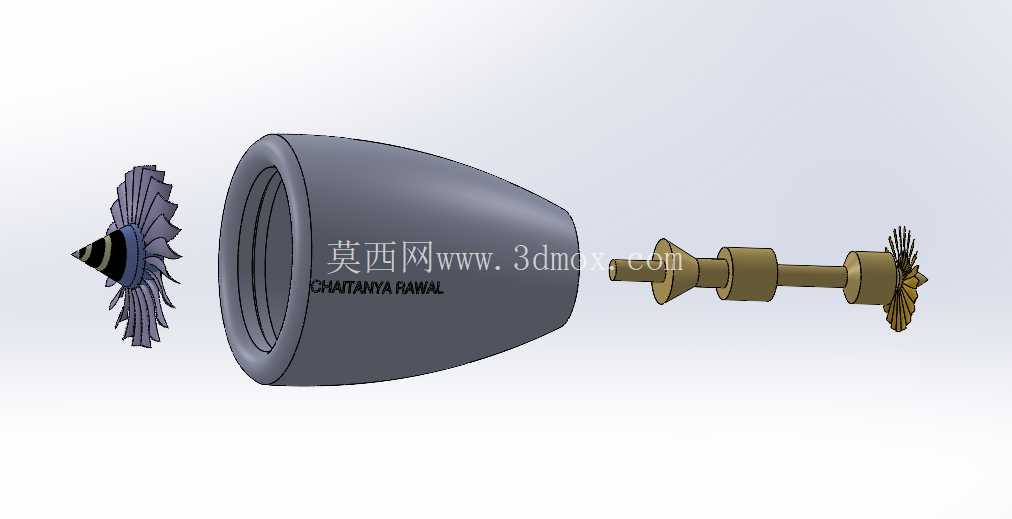

航空喷气式发动机涡轮风扇结构设计

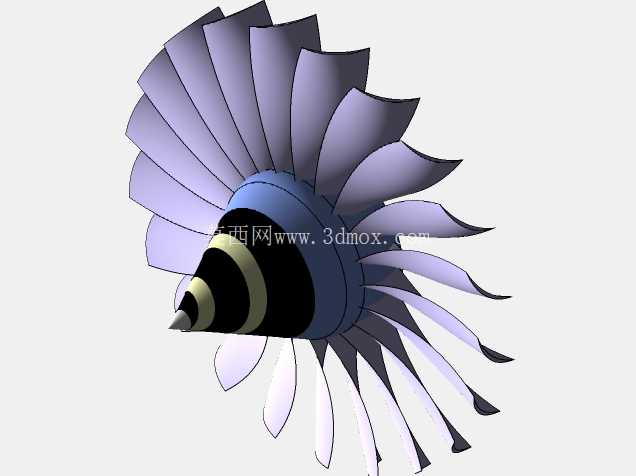

　　在航空航天动力系统的研发与教学场景中，喷气发动机作为核心动力输出单元，其结构设计的合理性直接决定了整机的推重比、燃油效率与运行稳定性，本次呈现的结构聚焦于发动机前端的风扇转子组件，这一部件是大涵道比涡扇发动机的核心进气做功单元，承担着吸入来流、对气流进行初步加压的核心功能，是整台发动机推力输出的重要贡献部分。从实际工况来看，该风扇组件工作在发动机最前端，直接面对高速来流的冲击，既要满足高转速下的结构强度要求，还要兼顾气动外形的流线型设计，减少气流在叶片表面的分离损失，提升进气效率。设计过程中，首先围绕叶片的翼型展开参数化建模，每一片叶片的扭转角度沿叶根到叶尖方向呈渐变分布，叶根部位厚度更大，用于承载高速旋转带来的巨大离心载荷，叶尖部位厚度逐渐收薄，匹配叶尖处更高的线速度，优化不同半径位置的气流攻角，避免气流在叶尖处产生紊流影响做功效率。叶片与轮毂的连接部位采用圆弧过渡结构，消除应力集中点，避免长期交变载荷下出现疲劳裂纹，轮毂前端的整流锥采用分段锥形设计，表面做光滑流线处理，能够将正面来流顺畅导向四周的叶片通道，减少进气阻力，避免气流在锥面产生驻留涡。

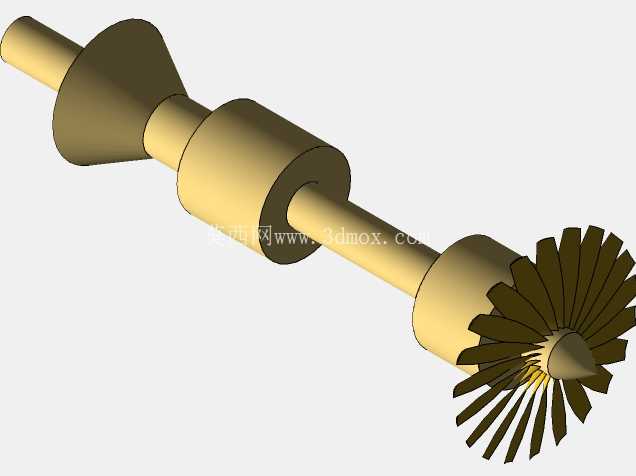

　　从安装边界来看，该风扇组件后端对接低压压气机转子轴，轮毂中心的定位孔与传动轴采用过盈配合加键连接的结构，保证扭矩传递的可靠性，整体径向尺寸需要匹配发动机进气道的内壁直径，叶尖与机匣之间预留合理的冷态间隙，兼顾工作状态下热膨胀后的转动安全与漏气损失控制。在实际工程应用中，这类风扇组件的建模需要反复迭代气动仿真与结构强度仿真的结果，调整叶片的弯掠角度、厚度分布参数，既要保证在额定转速下叶片的变形量在允许范围内，不会与机匣发生碰磨，还要让气流经过叶片后的压力分布均匀，为后续压气机段提供稳定的进气条件。

　　对于三维建模从业者而言，这类曲面结构的建模难点在于叶片型面的曲率连续性控制，需要保证叶身曲面从根到尖的G2连续，避免曲面出现褶皱导致后续仿真或者3D打印过程中出现缺陷，同时轮毂与叶片的拼接位置需要做布尔合并后的圆角处理，还原真实零件的工艺结构。在教学场景中，该模型可用于演示涡扇发动机的进气做功原理，帮助学习者理解转子部件的结构逻辑与受力特点；在产品研发阶段，这类参数化模型可直接导入仿真软件，开展流场分析、模态分析，验证不同转速下的结构共振点，优化结构的固有频率，避开工作转速区间的共振风险。

　　日常维护场景中，风扇叶片是发动机最容易遭遇外来物撞击的部位，建模时预留的叶片可拆分结构也能匹配实际维护中的单叶片更换需求，不需要整体更换转子组件，降低维护成本。从气动设计逻辑来看，宽弦叶片的设计能够提升单叶片的做功能力，减少叶片数量的同时保证进气流量，降低转子整体重量，这也是当前大涵道比涡扇发动机风扇段的主流设计方向，模型中呈现的大尺寸弯掠叶片，正是这一设计思路的具象体现，叶片前缘的圆弧钝化处理，也能提升叶片抗外来物撞击的能力，避免小尺寸砂石撞击导致叶片前缘出现缺口，影响气动效率与结构强度。
