手动杠杆式方管切割工装结构设计

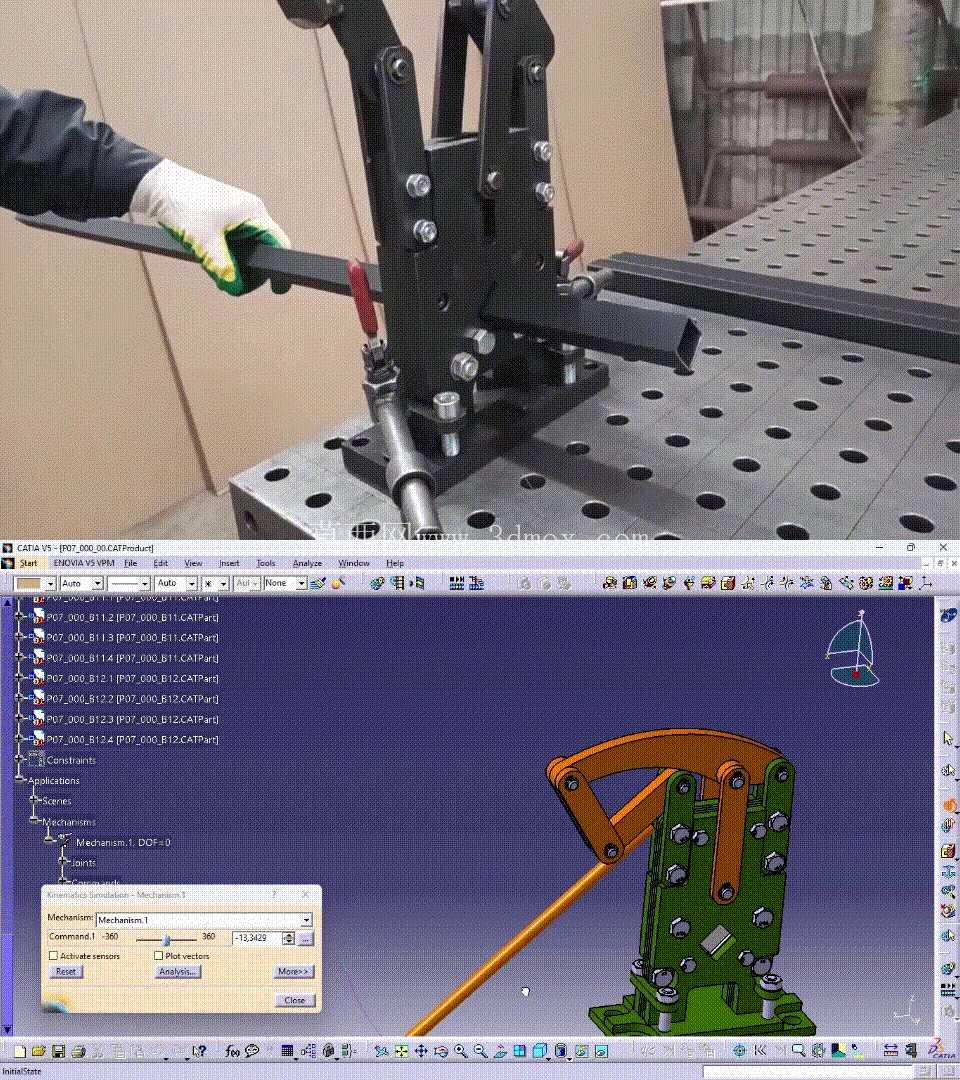

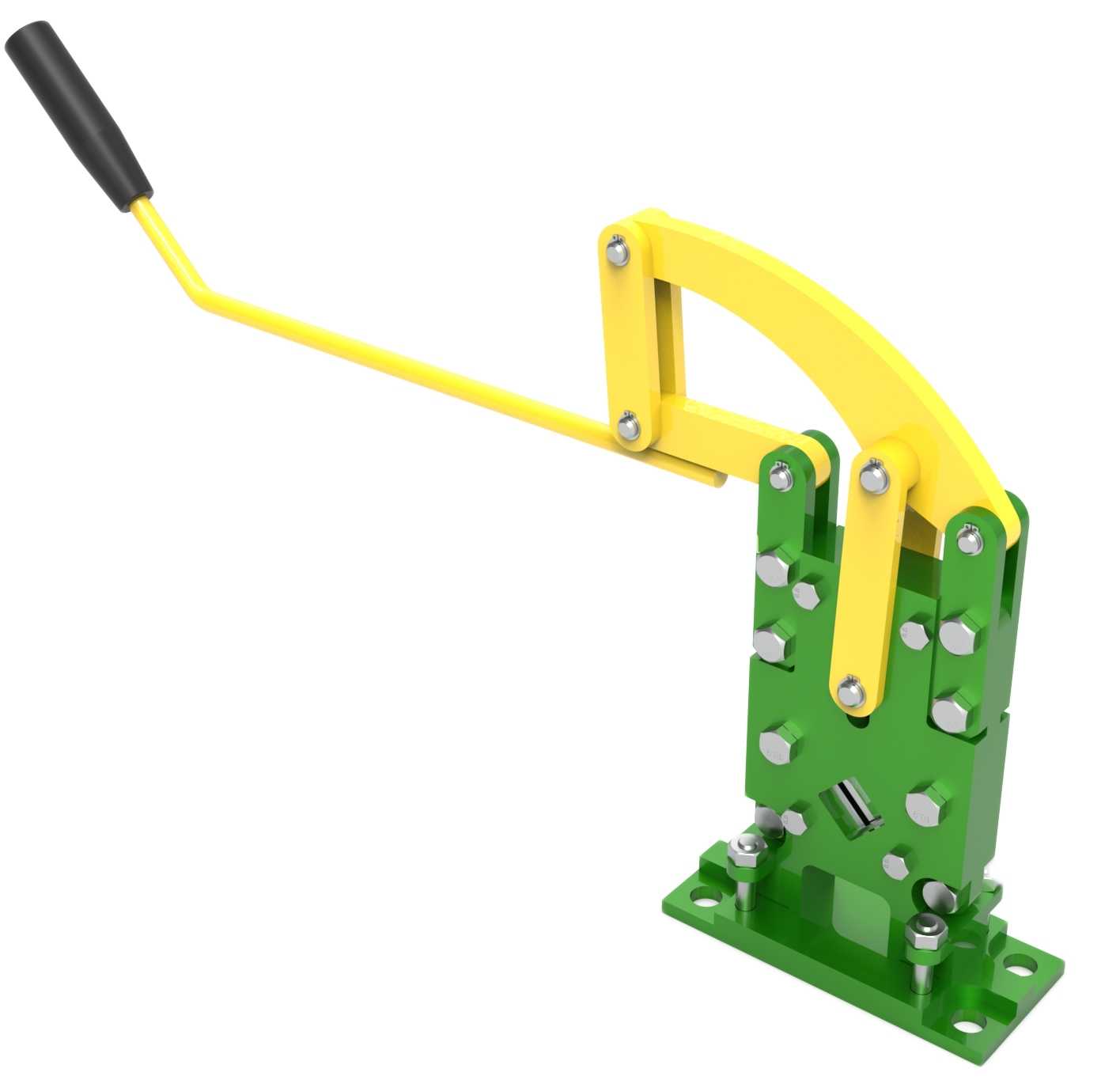

　　在小型五金加工、户外管线施工、型材零售门店的日常作业场景里，大尺寸全自动切管设备往往受限于场地、供电条件、小批量多规格的裁切需求难以施展，手动式方管切割设备凭借无需外接动力、操作门槛低、裁切精度可控的特点，始终是这类场景下的核心作业工具。这款手动杠杆式方管切割工装，核心采用二级杠杆增力结构设计，长操作力臂通过铰接连杆将人力输入放大数倍后传递至裁切执行端，相比传统手锯、砂轮切割机，既避免了裁切过程中的高温烧蚀型材切口、产生大量飞溅碎屑的问题，也无需额外配置电源、气源等动力配套，单人即可完成全流程操作。从结构布局来看，设备主体采用立式安装设计，底部带安装孔的铸铁基座可通过螺栓固定在工作台面或者临时加工支架上，安装边界预留了足够的螺栓操作空间，基座整体重心靠下，在施加较大操作力时不会出现侧翻、滑移的问题；中部的型材定位座开有适配标准规格方管的导向槽，裁切工位设置了可调节的定位挡块，能够根据需要的裁切长度快速调整定位，保证同批次裁切的方管长度公差控制在合理范围内，避免反复测量带来的效率损耗。

　　杠杆驱动部分的铰接点全部采用销轴加耐磨衬套的连接形式，长期反复使用也不会出现铰接间隙过大导致的裁切错位问题，操作手柄末端套有防滑橡胶握套，握持时受力均匀，长时间操作也不容易出现手部打滑、磨伤的问题；裁切执行端采用镶装式刀片设计，刀片磨损后可快速拆卸更换，无需整体更换工装主体，降低了长期使用的维护成本。设备的裁切执行逻辑采用冲切式原理，杠杆带动动刀沿垂直导向槽下行，配合定刀座完成对方管的瞬间冲切，切口平整无毛刺，裁切后无需额外进行端口打磨处理，相比砂轮切割的端口质量有明显提升，尤其适合对端口平整度有要求的方管框架焊接、管线装配作业场景。

　　从设计思路上，这款工装没有采用复杂的传动结构，全部采用常见的机械连接形式，所有零部件都可以通过常规的机加工工艺完成加工制作，没有特殊的定制化非标零件，生产制造成本可控，同时后期维护更换配件也十分方便；整体外形尺寸控制在单人可搬运的范围内，既可以固定在车间工位长期使用，也可以临时搬运到户外施工现场完成就地裁切作业，适配的场景覆盖了小型钢结构加工、防盗网制作、货架组装、大棚骨架搭建等多个需要方管裁切的作业领域。在实际使用过程中，操作人员只需要将待裁切的方管沿导向槽推入到定位挡块位置，单手下压操作手柄即可完成一次裁切动作，整个裁切过程耗时不超过两秒，作业效率远高于传统手锯裁切，同时没有电动设备的噪音干扰，也不会产生切割粉尘，作业环境更加友好；设备的运动部件全部做了安全防护设计，杠杆运动行程范围内没有多余的突出结构，操作时不会出现夹手的安全隐患，即使是没有经过长期专业培训的作业人员，经过简单的操作说明即可上手使用。

　　导向槽的尺寸设计适配市面上常用的中小规格方管，针对不同壁厚的方管，只需要调整动刀的下行限位即可完成适配，不需要更换整套裁切模具，通用性较强；基座上的安装孔采用长圆孔设计，安装固定时可以根据工作台的实际螺栓孔位调整安装位置，降低了安装基座的加工精度要求，现场安装适配性更好。整个结构的受力路径经过优化，操作力从手柄输入后，通过连杆传递到动刀座的过程中，所有受力部件的应力都分布在材料的许用应力范围内，长期满负载使用也不会出现结构变形、断裂的问题，设备的整体使用寿命有充足的设计冗余。
