直列四缸四冲程发动机曲柄连杆装配结构

项目分类:发动机 发布时间:2024-12-23 ID:864143

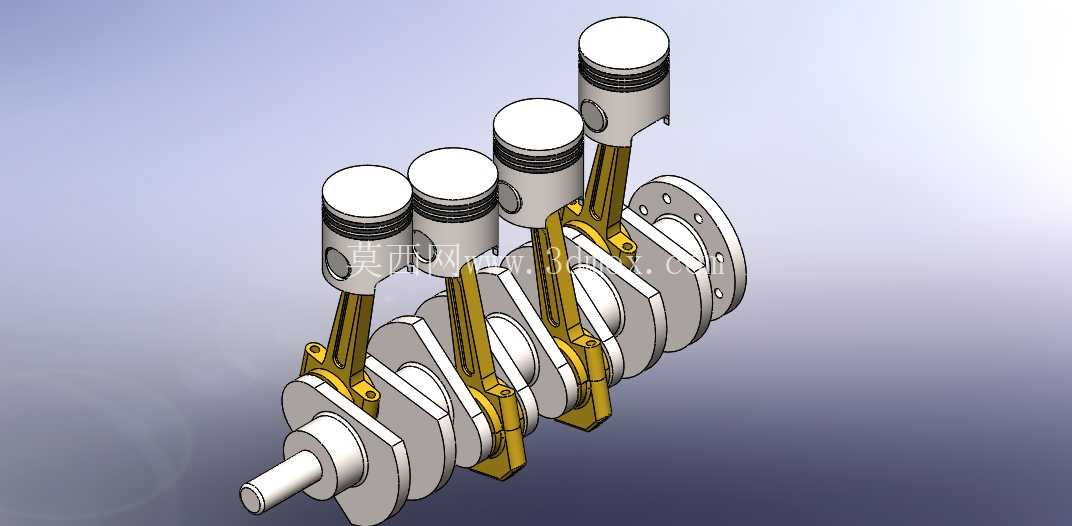

  • 直列四缸四冲程发动机曲柄连杆装配结构

  这套直列四缸动力核心装配结构,是民用乘用车、小型工程机械动力单元里应用最广泛的结构形式,日常接触的1.0L-2.5L排量区间的燃油动力设备,绝大多数都采用这类直列四缸布局,相比三缸结构运转平顺性更优,相比六缸及以上缸数结构体积控制更合理,兼顾动力输出特性与机舱布置便利性,是小排量动力单元的主流选型方案。

  整个装配体的核心功能是完成内燃机工作循环里的能量转换,将燃料燃烧产生的气体爆发压力,通过活塞的直线往复运动,经连杆传递转换为曲轴的旋转扭矩,最终向外输出动力驱动负载。整套结构包含四个同规格活塞组件、集成式锻造曲轴、对应缸数的连杆部件,所有运动副的配合间隙都按照量产内燃机的装配公差设计,活塞销与连杆小头的浮动连接、连杆大头与曲轴曲柄销的剖分式紧固、曲轴主轴颈与缸体主轴承座的支撑定位,都还原了实际量产机型的装配关系,可直接用于动力总成的结构原理演示、运动干涉校核、周边附件布置参考。

  设计过程中优先考虑了直列四缸机型的点火顺序匹配,四个曲柄销的相位角按照1-3-4-2或者1-2-4-3的常见点火间隔设置,相邻做功缸的曲柄夹角错开180度,保证曲轴旋转过程中各缸做功行程均匀分布,降低运转过程中的扭转振动,减少曲轴两端的扭转减震器负载。活塞部分采用了汽油机常见的平顶活塞轮廓,三道活塞环槽的位置、环岸厚度都参考量产自然吸气机型的设计参数,活塞销座的加强筋结构、活塞内腔的减重凹腔都做了还原,既保证活塞承受爆发压力时的结构强度,又尽可能降低往复运动件的质量,减少曲轴旋转过程中的惯性力负载。

  连杆部分采用了工字形截面的锻钢连杆结构,大小头的中心距、杆身截面变化率都按照高转速机型的强度要求设计,连杆大头的剖分面采用平切口结构,适配汽油机的较低爆发压力工况,连杆螺栓的定位沉孔、轴瓦定位槽都做了细节还原,装配时可以清晰看到连杆与曲柄销的配合间隙、轴瓦的安装位置,方便理解曲柄连杆机构的装配逻辑。曲轴部分采用了全支撑结构设计,四个曲柄销之间都设置了主轴颈支撑,五个主轴颈的位置对应直列四缸缸体的主轴承座,曲轴前端的皮带轮安装轴颈、后端的飞轮连接法兰都做了结构预留,曲柄臂上的平衡重块按照往复惯性力平衡要求设计,抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低发动机运转时的整机振动。

  从安装边界来看,整套结构的轴向尺寸、缸心距都参考主流2.0L排量直列四缸机型的参数设计,曲轴主轴颈的直径、连杆轴颈的直径都符合量产机型的尺寸规范,可直接匹配常见的直列四缸缸体、缸盖、油底壳的安装接口,在做整车动力总成布置时,可直接套用该结构的外轮廓尺寸校核机舱空间,检查发动机悬置位置、进排气歧管布置、前端附件轮系的运动间隙,避免设计阶段出现结构干涉。在教学演示场景中,这套装配体可直接用于运动仿真,直观展示四冲程发动机进气、压缩、做功、排气四个行程中活塞的位置变化、曲轴的旋转角度对应关系,帮助初学者理解曲柄连杆机构的运动原理,相比二维原理图更具直观性。在结构改型设计中,可基于该基础结构调整缸径、冲程参数,快速衍生不同排量的动力单元结构,缩短前期方案设计的建模周期,检查不同曲柄半径下活塞的行程是否会与气门、缸盖发生碰撞,验证改型方案的可行性。
