GY-33 TCS34725颜色识别传感模块结构设计

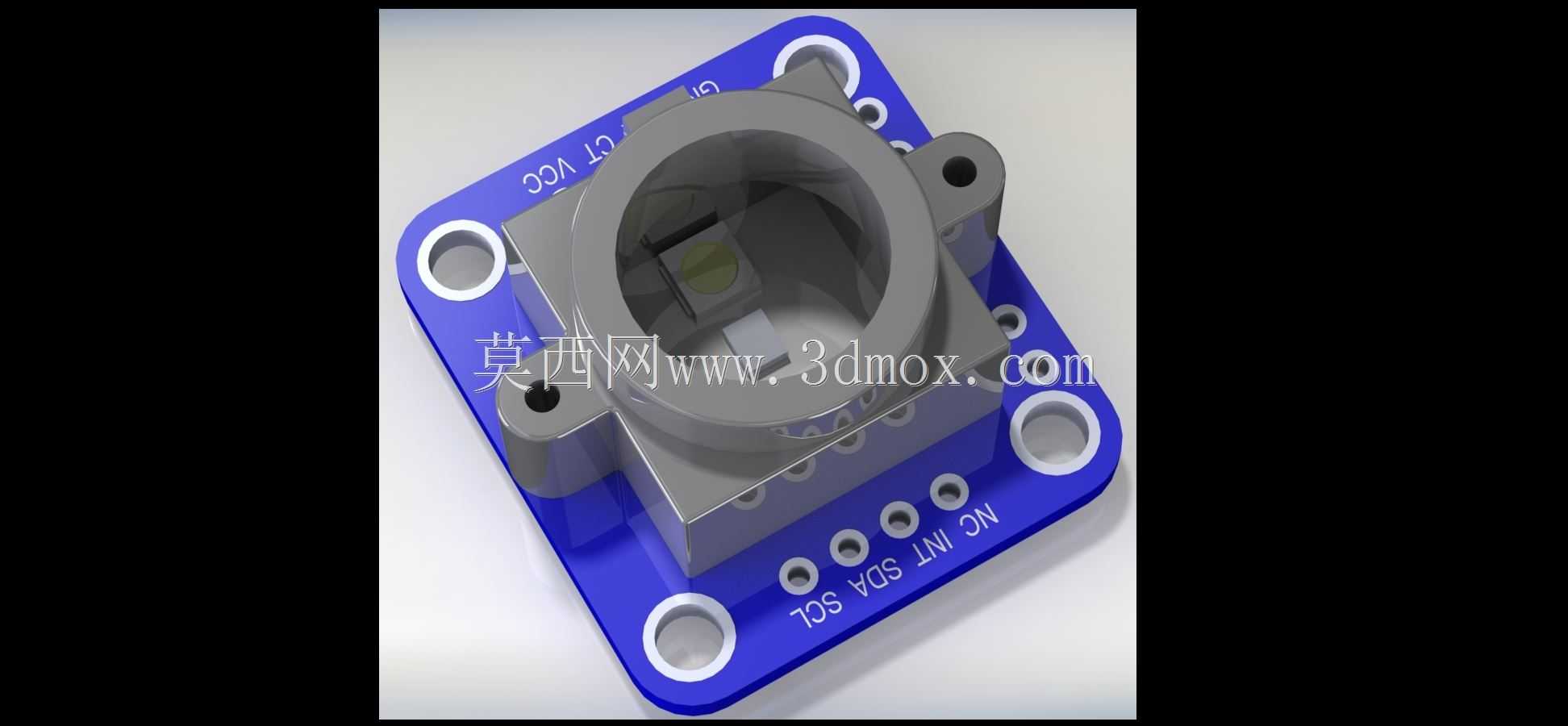

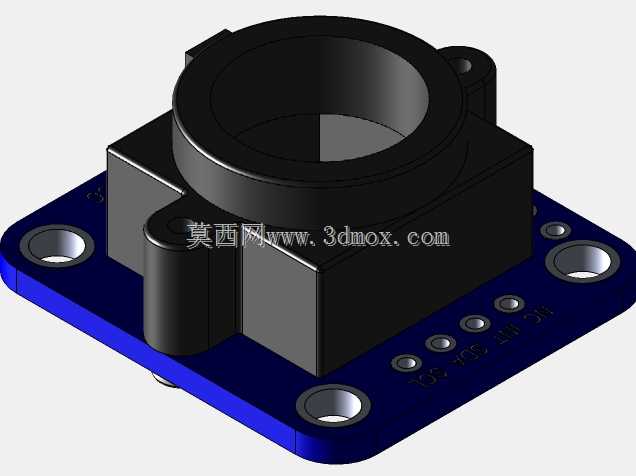

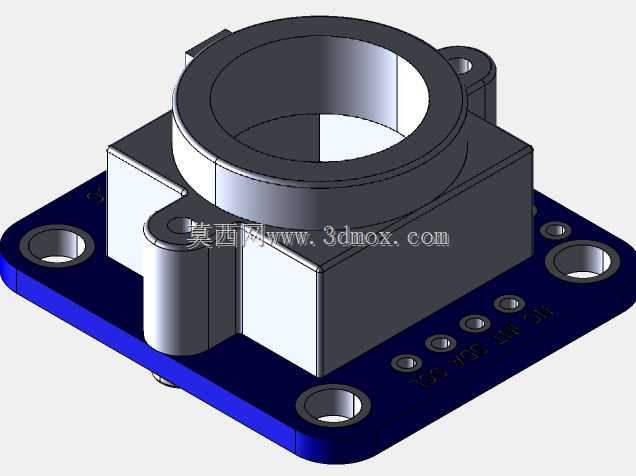

　　该颜色传感模块的设计核心围绕工业现场颜色检测的实际需求展开，在结构布局上充分考虑了嵌入式集成与独立安装的双重适配性。PCB基板采用标准蓝油工艺制作，四角预留的通孔安装位可直接配合M2规格螺丝完成固定，安装孔位的中心距经过校准，可兼容多数开源硬件平台的通用安装孔距标准，无需额外制作转接板即可完成装配。模块核心检测区域采用独立遮光罩结构设计，金属材质的遮光罩通过定位柱与PCB基板完成压合固定，可有效隔绝环境杂散光对检测精度的干扰，遮光罩中心预留的检测窗口正对TCS34725检测芯片，两侧对称布置的补光LED可在光线不足的检测场景下提供稳定的白光照明，保证不同光照环境下颜色采集数据的一致性。

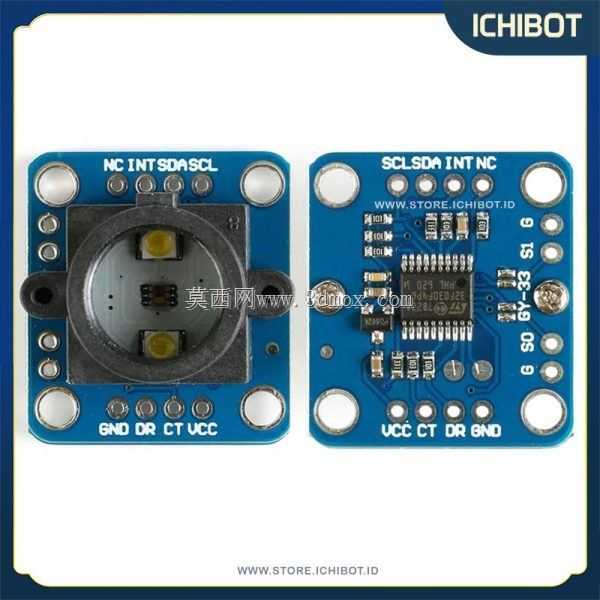

　　从引脚布局来看，模块侧边引出的通讯与电源引脚采用标准2.54mm间距排针设计，可直接插接在面包板或对应接口的主控板上，引脚定义丝印清晰标注在PCB板边缘，包含电源输入、I2C通讯、中断输出等功能引脚，集成时无需额外查阅引脚定义手册即可完成接线。模块整体外形尺寸控制在极小范围内，厚度方向包含遮光罩的总高度不超过10mm，可嵌入到空间受限的自动化检测工位中，比如流水线色标分拣工位、产品外观颜色一致性检测工位、智能小车颜色循迹模块等场景，不会占用过多的设备内部安装空间。

　　在功能实现层面，该模块依托TCS34725芯片的RGB光强采集能力，可将检测到的颜色转换为标准数字信号通过I2C总线传输给主控单元，遮光罩的设计除了挡光作用外，还可对检测距离做物理限定，当被测物体贴合遮光罩窗口时，检测距离处于芯片最佳采集区间，避免因距离变化导致的采集数据偏差。模块的PCB布线过程中，将电源回路与信号回路做了分区布置，补光LED的供电线路远离信号采集引脚，减少电源波动对检测信号的电磁干扰，板载的去耦电容紧贴芯片电源引脚布置，可有效滤除电源杂波，保证采集数据的稳定性。

　　实际应用中，该模块可适配多种工业检测场景，在包装生产线上可完成包装封皮的颜色识别分拣，在印刷设备上可完成印刷色块的色差检测，在小型智能设备上可完成环境颜色的感知交互。安装时除了螺丝固定方式外，也可通过背面粘贴双面胶的方式完成快速固定，模块整体重量极轻，不会对安装载体造成额外的负载负担。设计过程中充分考虑了不同使用场景的适配性，补光LED的供电可通过引脚单独控制，在环境光线充足的场景下可关闭补光以降低模块整体功耗，低功耗模式下模块的工作电流可控制在毫安级，适配电池供电的移动式检测设备使用需求。模块的中断引脚可在检测到预设颜色阈值时输出触发信号，无需主控单元持续轮询采集数据，可有效降低主控单元的运行负载，提升整个检测系统的响应速度。
