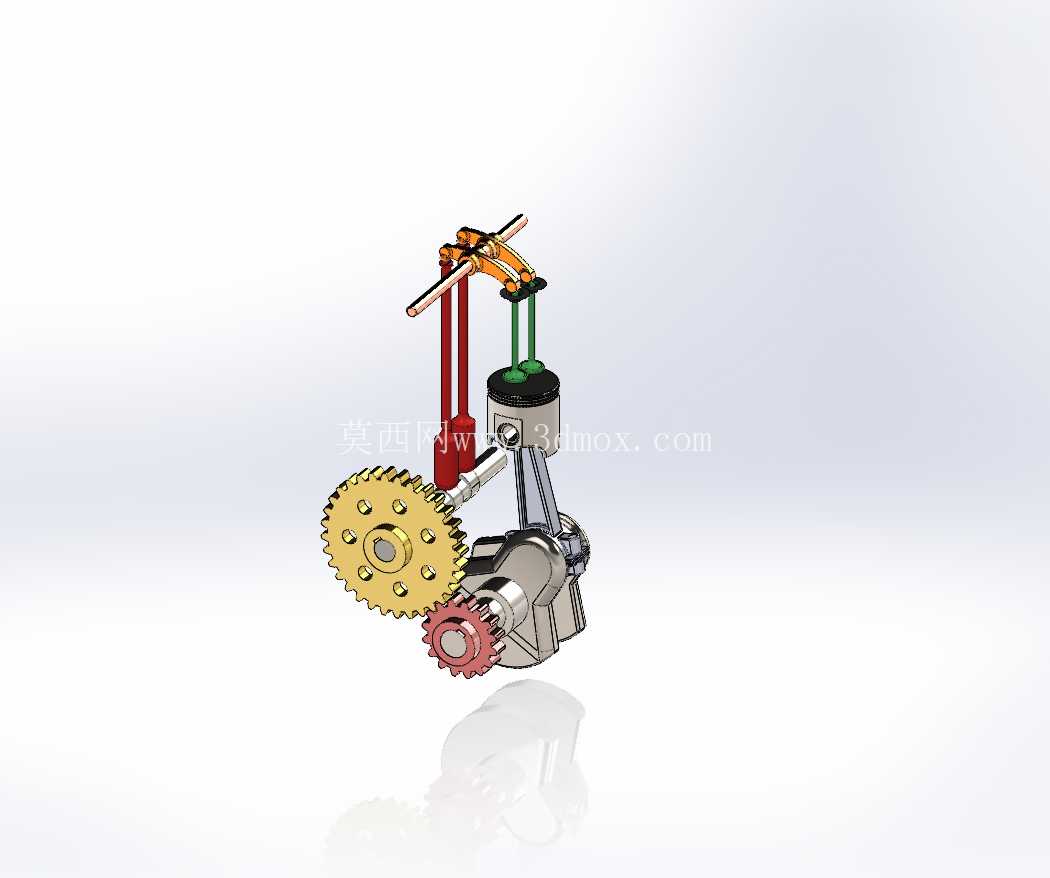

单缸内燃机组装结构三维数模

　　这套单缸动力单元的三维结构，完整还原了小排量内燃动力的核心传动与做功逻辑，在小型通用动力场景里适配范围极广，从便携发电机组、小型农耕机具到迷你摩托、园林修枝设备的动力选型阶段，都可以直接参考这套结构的装配关系做适配校核。整套模型把活塞往复运动到曲轴旋转输出的完整路径做了全零件拆分，没有做简化省略，甚至连齿轮啮合的侧隙预留、连杆大头的剖分定位结构、气门顶杆的导向限位都做了1:1的结构还原，做结构设计的工程师拿到手可以直接拆解每个部件的配合公差参考，不用再从零开始搭基础架构。

　　从实际落地的安装边界来看，这套动力单元的输出端齿轮做了两级减速设计，大直径主动齿轮和小直径从动齿轮的传动比匹配了小排量单缸机低转速大扭矩的输出特性，曲轴输出端的轴伸尺寸、安装法兰的孔位间距都符合通用小型动力的安装规范，不需要额外做转接法兰就能直接对接负载端，比如小型发电机的转子输入、农机的传动箱输入轴，都能直接匹配安装。活塞部分的裙部型线、活塞环的槽位尺寸都做了细节还原，做热机匹配的时候可以直接参考这套结构的燃烧室余隙、活塞行程参数，调整压缩比来适配不同标号的燃油，不用重新测绘基础尺寸。

　　设计思路上完全遵循了小型单缸机的轻量化设计逻辑，曲轴箱的加强筋布局、连杆的截面变径设计都兼顾了结构强度和整机重量控制，没有多余的冗余结构，配气机构的顶杆布置采用侧置凸轮轴的简化结构，减少了正时链条或者皮带的传动环节，降低了后期维护的复杂度，非常适合民用小型动力设备低维护成本的需求。齿轮部分的齿形是标准渐开线圆柱直齿，啮合的时候没有轴向力，两端的轴承位只需要承受径向载荷，选型的时候不用额外考虑角接触轴承的配置，用普通深沟球轴承就能满足运行要求，能大幅降低量产阶段的物料成本。

　　做设备选型的时候，这套模型可以直接用来做运动仿真验证，把曲轴的转动副、活塞的移动副、齿轮的转动啮合关系都设置好之后，就能模拟整个做功冲程里各个部件的运动干涉情况，比如活塞在上止点的时候会不会碰气门、连杆摆动的时候会不会和曲轴箱内壁发生刮擦、齿轮啮合的时候齿面接触区域是否符合设计要求，这些校核工作都能在三维环境里提前完成，不用等到做手板样机的时候才发现干涉问题，能缩短至少三分之一的研发迭代周期。安装层面，整机的固定脚位布置在曲轴箱的底部四个角，安装孔的间距预留了足够的减震器安装空间，不管是橡胶减震垫还是弹簧减震结构都能适配，避免动力运行的时候振动直接传递到设备机架上，降低整机的运行噪音。

　　另外这套模型把所有的装配层级都做了清晰的划分，从总装到子部件再到单个零件的配合关系都没有做合并，做BOM拆分的时候可以直接导出每个零件的数量、材质参考，比如活塞用铝合金材质、曲轴用调质钢、齿轮用45号钢表面淬火，这些材质选型的参考都能从结构上对应上，不用再逐个零件去判断适用的加工工艺。气门组件的弹簧预压长度、顶杆的行程尺寸都做了准确还原，做配气相位调整的时候，可以直接在模型里测量凸轮的升程曲线，匹配进气门和排气门的开闭时间，优化不同转速下的动力输出特性，对于刚接触小型动力设计的工程师来说，这套结构能帮着快速建立单缸机从零件设计到整机装配的完整认知，避免在基础结构上犯常识性错误。
