苏格兰轭往复回转运动转换拨叉机构

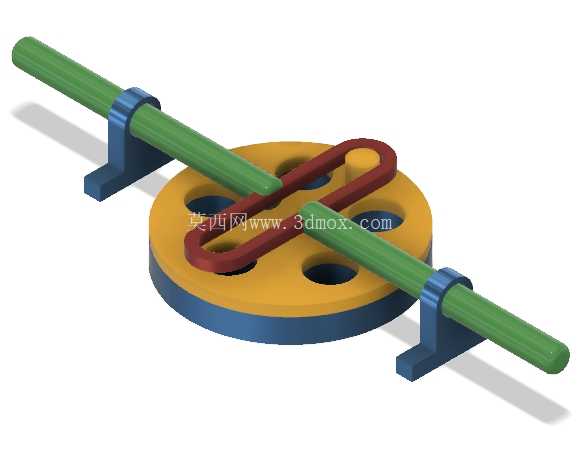

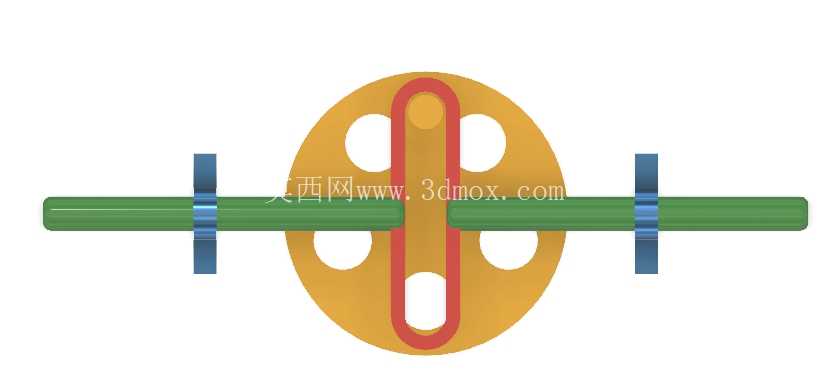

　　在轻工送料、小型冲压设备、纺织机械的往复执行端，经常会遇到需要将连续旋转输入转换为直线往复输出，或是把直线推拉动作转换为定轴回转运动的场景，这类工况下如果采用传统曲柄滑块结构，往往会因为连杆摆角带来的侧向分力，导致滑块导轨出现偏磨，长期运行后传动精度下降、异响问题频发，而苏格兰轭结构的拨叉传动机构，恰好能针对性解决这类传动痛点。这套机构的核心传动逻辑完全依托刚性轭槽与驱动销的配合实现，没有多余的连杆铰接点，从根源上减少了传动间隙累积的可能。回转盘上偏心设置的驱动销嵌入十字交叉的轭形滑槽内，当回转盘做整周定轴旋转时，驱动销会沿着轭槽的横向槽道滑动，同时带动轭架连同贯穿的传动长轴做沿轴线方向的直线往复运动；反向驱动时，沿轴向推拉传动长轴，轭槽的侧壁会推动偏心销带动回转盘做整周旋转，整个运动转换过程没有死点，传动比恒定，往复行程的数值完全等于回转盘上偏心销的偏心距两倍，设计阶段只要调整偏心销的安装半径，就能精准控制传动长轴的往复行程范围，不需要额外增加行程调节附件。

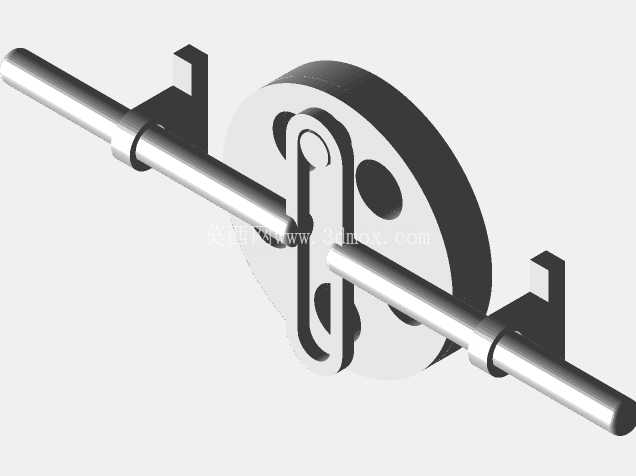

　　从安装边界来看，整套机构的支撑结构完全依托两个对称布置的一体式支座实现，支座底部为平直安装面，预留了螺栓固定的沉孔位，可以直接固定在设备的安装基板上，两个支座的内孔同轴度公差需要控制在IT7级以内，才能保证传动长轴滑动顺畅，不会出现卡滞。传动长轴采用光轴设计，表面做硬化处理降低滑动摩擦系数，轴径与支座内孔采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证滑动灵活，又不会出现径向窜动影响传动精度。中间的回转盘为圆盘式结构，底部的支撑凸台与设备基板上的轴承位配合，保证回转盘的旋转轴线与传动长轴的轴线空间垂直，这一垂直公差是整个机构装配的核心管控点，一旦偏差超过0.1mm/m，就会导致驱动销与轭槽的接触应力骤增，加速槽道磨损。

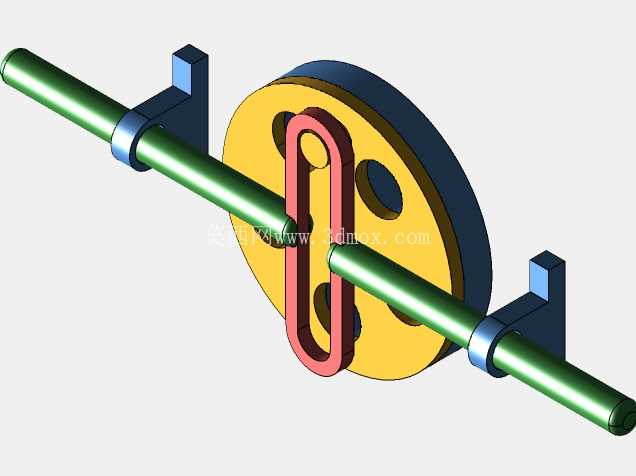

　　轭架部分采用整体式闭环滑槽设计，相比开口式拨叉结构，闭环槽道可以承受双向的驱动力，不管是正向推动还是反向拉动长轴，都不会出现脱槽风险，槽道的宽度与驱动销的直径采用小间隙配合，销的外圈可以加装滚针套降低滑动摩擦，适合每分钟100-300次往复频次的中低速传动场景。实际应用中，这套机构可以直接对接凸轮分割器的输出端实现直线送料，也可以对接直线气缸的输出端实现间歇回转分度，相比齿轮齿条、曲柄滑块等传统运动转换结构，它的结构组成更简单，零件总数不超过10个，加工难度低，轭槽和驱动销都是常规铣削、车削就能完成的加工特征，不需要特殊工艺，后期维护只需要定期在槽道和支撑孔位加注润滑脂即可，维护成本极低。

　　在设计建模过程中，需要重点校核驱动销在轭槽内的滑动行程，避免回转盘旋转到上下止点时驱动销与槽道端部发生硬碰撞，同时要核算轭架的截面强度，因为长轴传递的推拉力全部作用在轭槽的侧壁上，壁厚需要根据传递的扭矩大小做对应调整，传递扭矩超过10N·m时建议在轭槽内壁镶嵌淬火钢套，提升耐磨性能。整套机构的外形轮廓没有突出的尖锐棱角，所有传动部件都可以通过加装简易防护罩实现安全隔离，适合在开放式的轻工设备上安装使用，不会对操作人员造成卷入风险。
