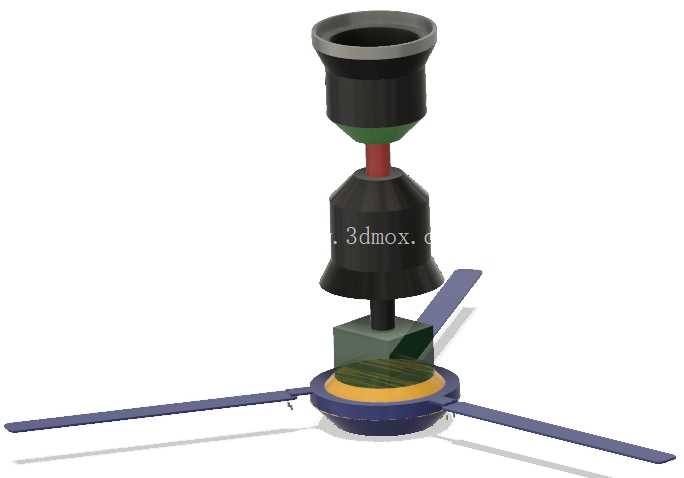

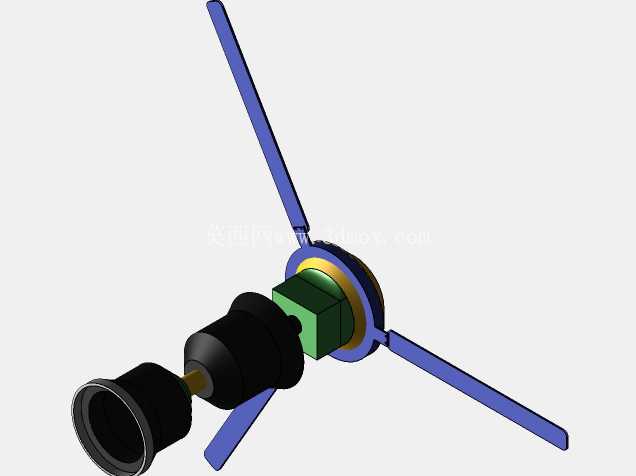

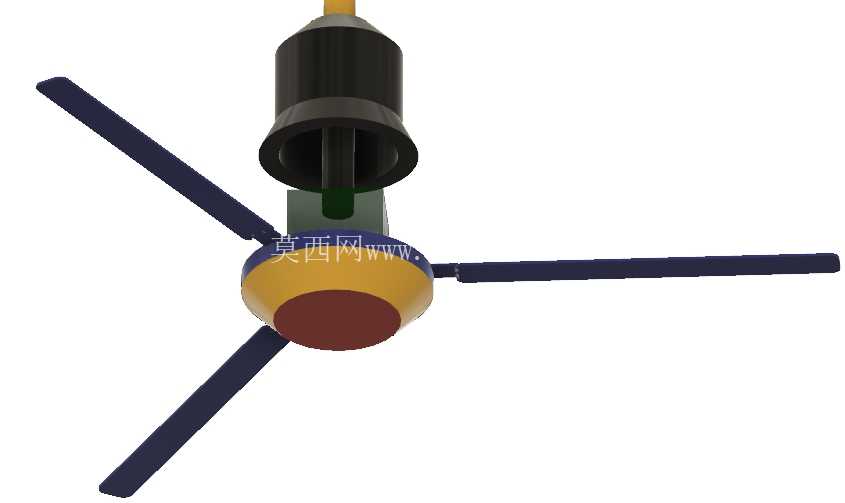

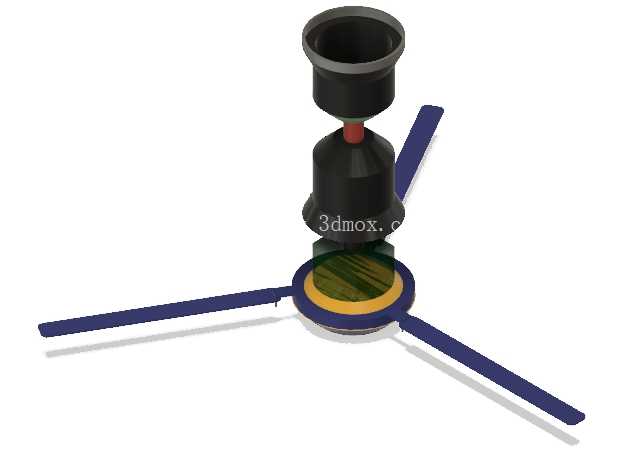

三叶吸顶式吊扇结构设计三维数模

　　日常民用与商用空间的通风降温场景里，吸顶吊扇始终是大空间空气循环的核心设备，相比落地扇、台扇不占用地面活动面积，送风覆盖范围更广，不管是普通住宅的客厅、餐厅，还是小型商铺、办公区、食堂这类层高2.6米到3.5米的常规空间，都能通过低转速大流量的送风模式带动整屋空气流动，避免直吹带来的体感不适，也能在空调场景下辅助匀温，减少冷热分层带来的能耗浪费。这款吊扇的结构设计从安装端的适配性出发，顶部的吸顶固定座做了阶梯式的柱形结构，上端直径匹配常规建筑预埋的吊装接线盒尺寸，能直接卡在标准86型预埋盒的安装位上，不需要额外打孔加装过渡支架，固定座下端收窄的颈部预留了走线空间，供电线路可以从结构内部穿行，避免明线外露带来的安全隐患与美观问题。

　　中部的主机箱采用上下锥面衔接的柱形结构，上半部分的锥壳用来容纳驱动组件与传动结构，下半部分的环形托盘做了内嵌式的限位槽，三个叶片的安装座均匀分布在托盘圆周上，相邻安装座的夹角严格控制在120度，保证运转时的动平衡，不会因为重心偏移产生晃动与异响。叶片采用长条形平直结构，截面做了微小的仰角设计，转动时能稳定推动空气向下流动，不会因为叶片角度过大导致运转阻力飙升，也不会因为角度过小出现送风量不足的问题，叶片根部与安装座的连接位置预留了微小的活动余量，配合内部的两个锥形滑块结构，能在转速变化时自动微调叶片的开合角度，启动阶段滑块在离心力作用下沿锥面滑动，带动叶片缓慢展开，避免硬启动带来的结构冲击，停机时滑块在重力作用下复位，叶片回到初始收拢状态，减少落灰面积也降低日常清洁的难度。

　　设计过程中对整体的安装边界做了严格校核，顶部固定座到叶片最下端的垂直距离控制在常规吊扇的安全安装范围内，保证叶片最低点距离地面的高度不低于2.3米，避免人员活动时误触，叶片完全展开后的旋转直径适配15到20平米的常规空间送风需求，不会因为直径过大碰到墙面或者吊顶装饰，也不会因为直径过小导致送风覆盖不足。结构上所有的连接位都做了防松设计，固定座与建筑顶面的连接采用膨胀螺栓配合防松垫片，主机箱与固定座的衔接处做了卡扣加螺纹的双重固定，叶片与安装座的连接位设置了防脱卡簧，避免长期运转后紧固件松动导致部件脱落。

　　传动部分的结构做了密封处理，能阻挡日常使用中的灰尘进入运动副，减少磨损延长使用寿命，外壳的接缝处都做了错位止口设计，清洁时可以直接用湿抹布擦拭表面，不用担心水渗入内部电路。从建模逻辑上看，整个模型采用参数化建模方式，叶片的长度、仰角、主机箱的直径、固定座的安装尺寸都设置了可调整的参数变量，后续如果需要适配不同层高、不同面积的使用场景，只需要修改对应参数就能快速衍生出不同规格的型号，不需要重新搭建整体结构，能大幅缩短同系列产品的开发周期。建模时对各个运动部件的配合间隙做了精准还原，锥形滑块与锥面的配合间隙控制在合理范围内，既保证滑动顺畅不会出现卡滞，也不会因为间隙过大导致运转时产生晃动，叶片与安装座的转动副预留了合适的旷量，保证角度微调时的灵活性，同时不会出现多余的抖动。
