硬币传输用偏心振动输送机构设计

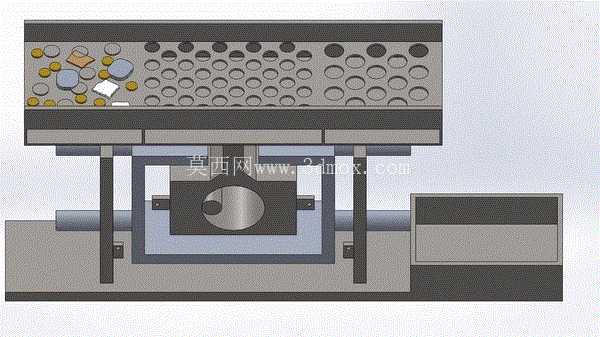

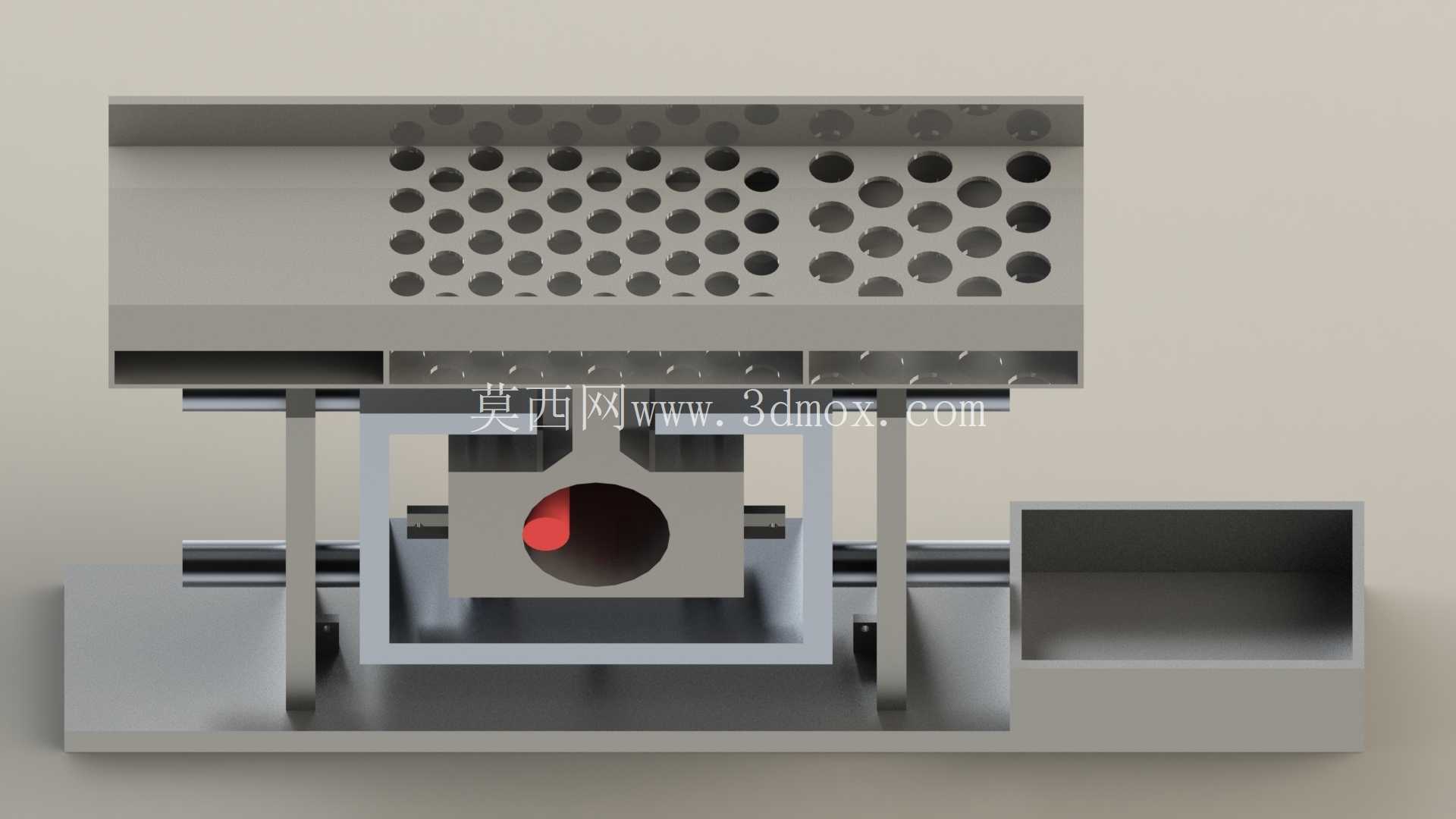

　　该偏心振动机构核心服务于零散硬质圆片状物料的短距离有序输送场景，常见于自助终端硬币分拣、小型五金圆片排序、电子元件引脚整列等工位，依靠可控的定向微幅振动实现物料的匀速前移与姿态调整，替代传统皮带输送在小尺寸零散物料传输中易卡滞、易跑偏的缺陷。整套机构的核心动力输入为偏心轴组件，偏心轴转动时带动上部承载台面产生固定轨迹的往复振动，振动方向与台面呈特定倾角，台面上的物料在振动惯性力与自身重力的共同作用下，沿台面预设方向持续滑移，过程中无需额外拨料构件即可实现物料的单排有序输送，避免多物料堆叠卡堵。

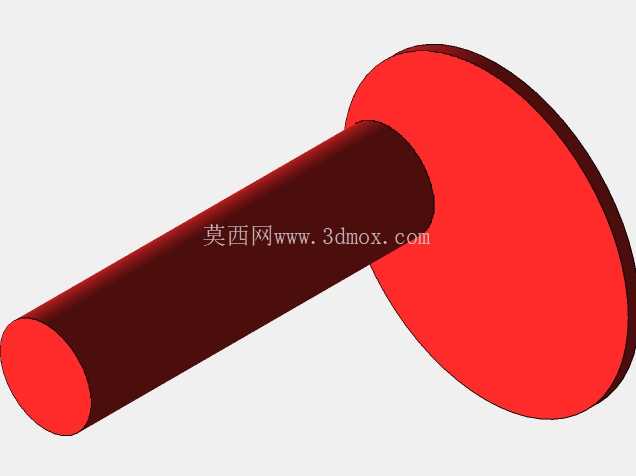

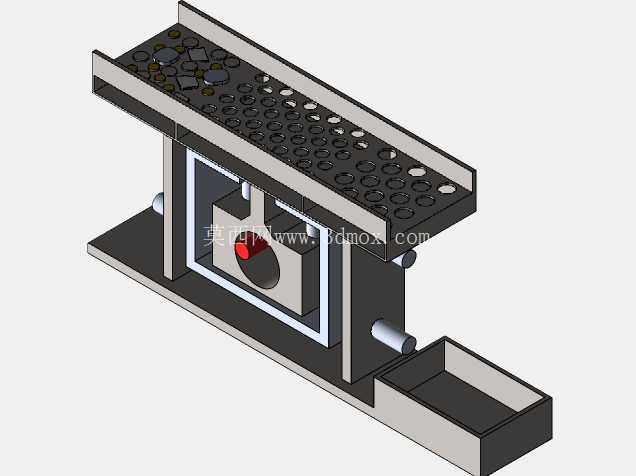

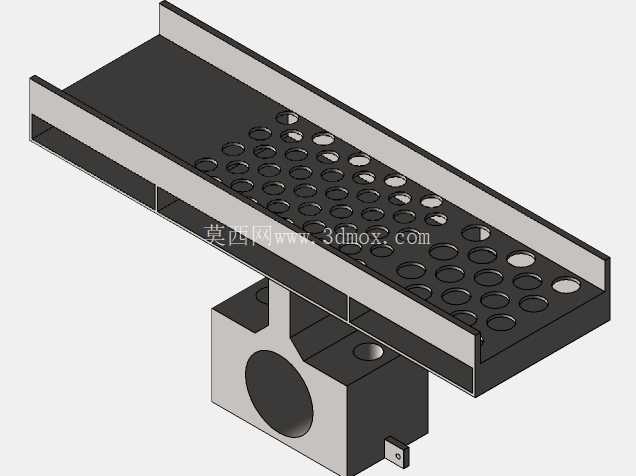

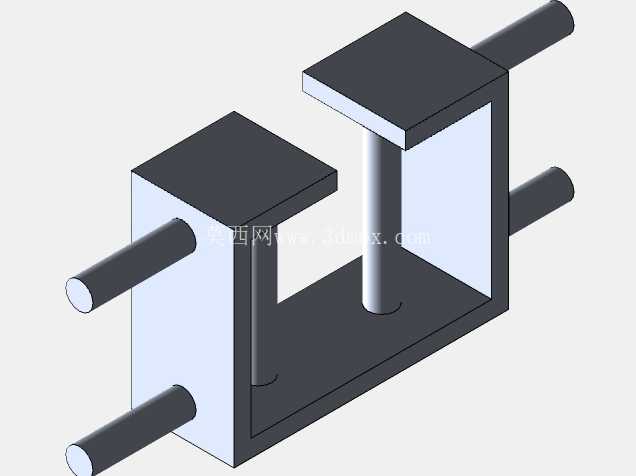

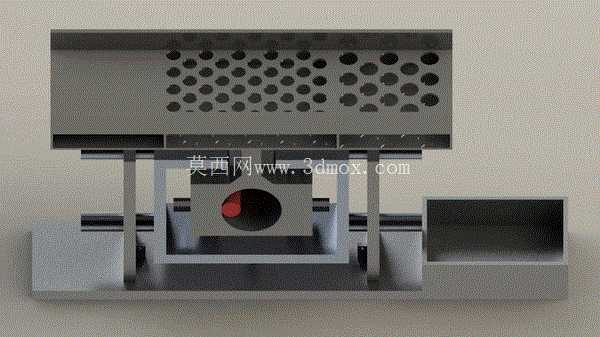

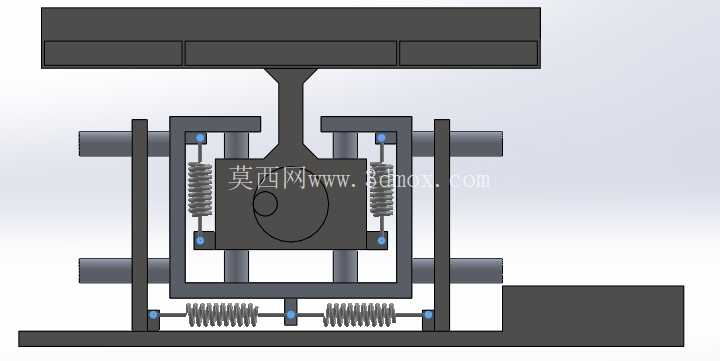

　　从结构设计逻辑来看，建模过程优先还原功能实现的核心运动副，未对非关键外观细节做冗余复刻：上部承载台面采用带密集冲孔的板式结构，冲孔一方面可降低台面整体自重，减少振动过程的惯性负载，另一方面可漏除物料携带的微小碎屑，避免碎屑卡入下部运动副造成磨损；台面下方通过两组对称布置的竖向支撑臂与下部基座连接，支撑臂与基座、台面的连接位置预留了小幅摆动间隙，适配偏心轴带动的台面复合振动轨迹，避免刚性连接造成的结构应力集中。偏心轴布置在台面下方的中心位置，轴端的偏心配重块可根据实际输送物料的重量、输送速度需求调整偏心距，偏心距越大台面振动幅值越高，物料输送速度越快，对应需要的驱动扭矩也同步提升，设计时需根据目标输送效率匹配对应的偏心参数与驱动功率。

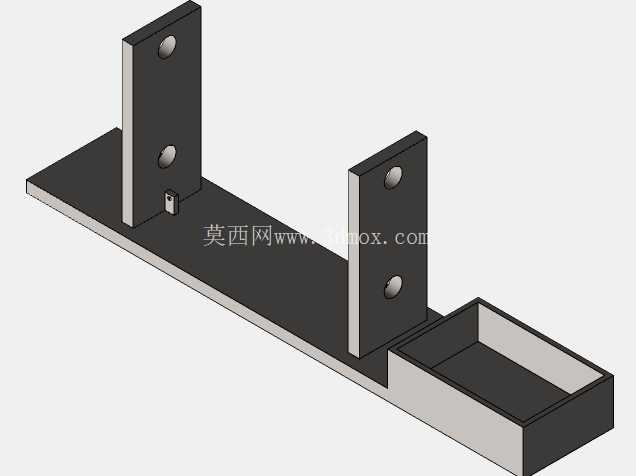

　　下部基座采用槽型分体式结构，一侧预留驱动电机的安装位，另一侧设置接料槽，承接从台面末端输出的有序物料，基座底部为平整安装面，可通过螺栓直接固定在设备机架上，安装时需保证台面的水平倾角符合设计要求，倾角偏差过大会造成物料输送速度不均甚至反向滑移。从安装边界来看，整套机构的横向宽度适配常规自助终端的内部安装空间，竖向高度可通过调整支撑臂的长度做适配，台面的冲孔孔径可根据输送物料的尺寸调整，避免物料从孔中掉落；振动频率可通过驱动端的调速装置调整，针对不同重量、不同摩擦系数的物料匹配最优振动参数，避免频率过高造成物料抛跳、频率过低造成输送停滞。

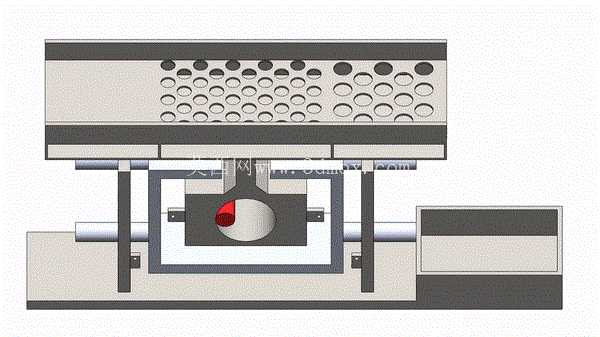

　　实际应用中，该类振动机构无需复杂的传动链路，运动构件少，后期维护仅需定期给偏心轴轴承加注润滑脂即可，运行噪音低，输送过程对物料表面无划伤，尤其适合表面质量要求高的小型圆片状物料输送工位。建模过程中重点验证了偏心轴转动时台面的运动轨迹，确认支撑臂的摆动范围无结构干涉，配重块的转动空间无遮挡，台面振动时与周边固定构件预留足够安全间隙，避免运行过程中出现碰撞异响。
