V6发动机配套褶皱式空气滤清器结构

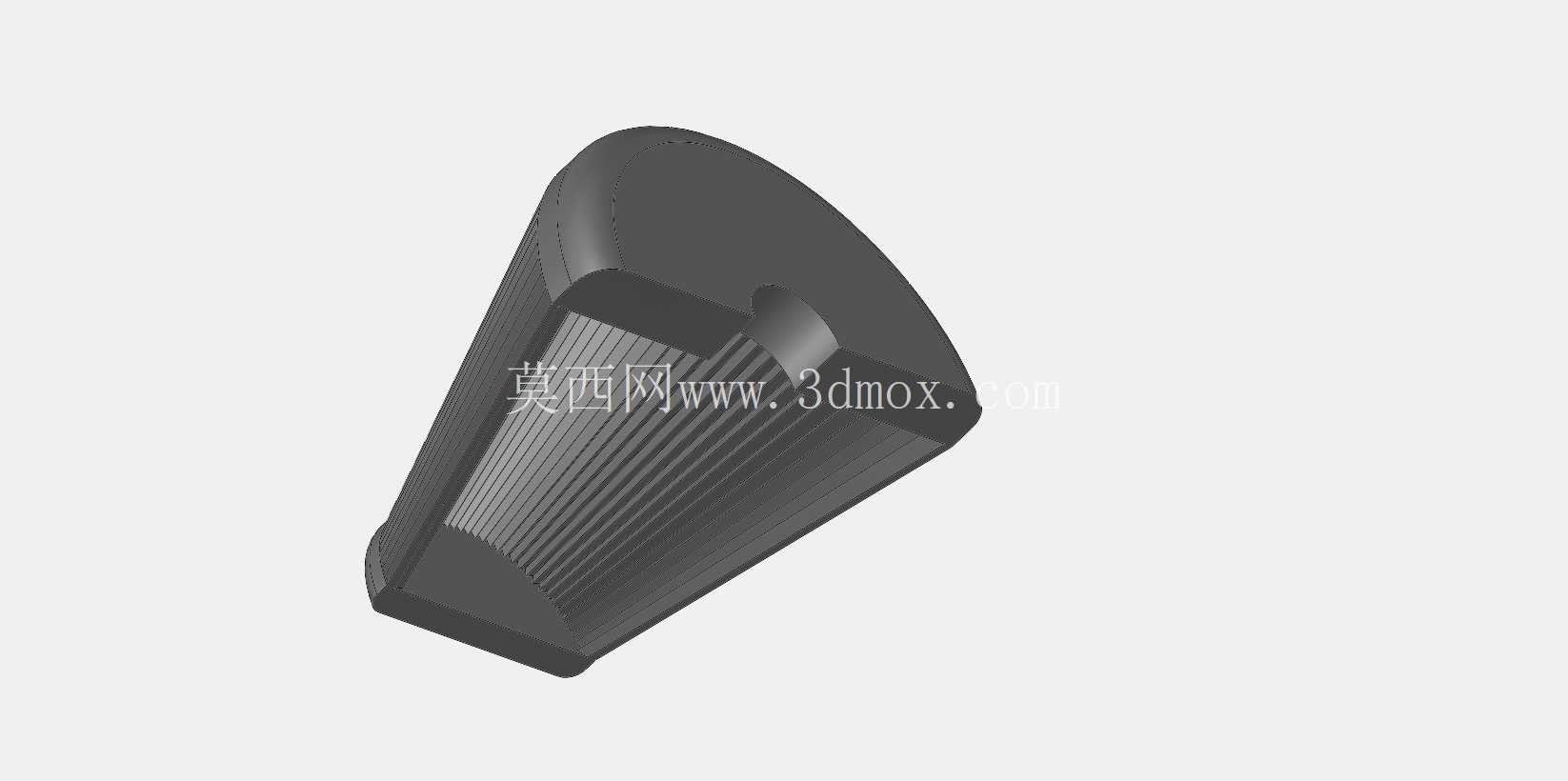

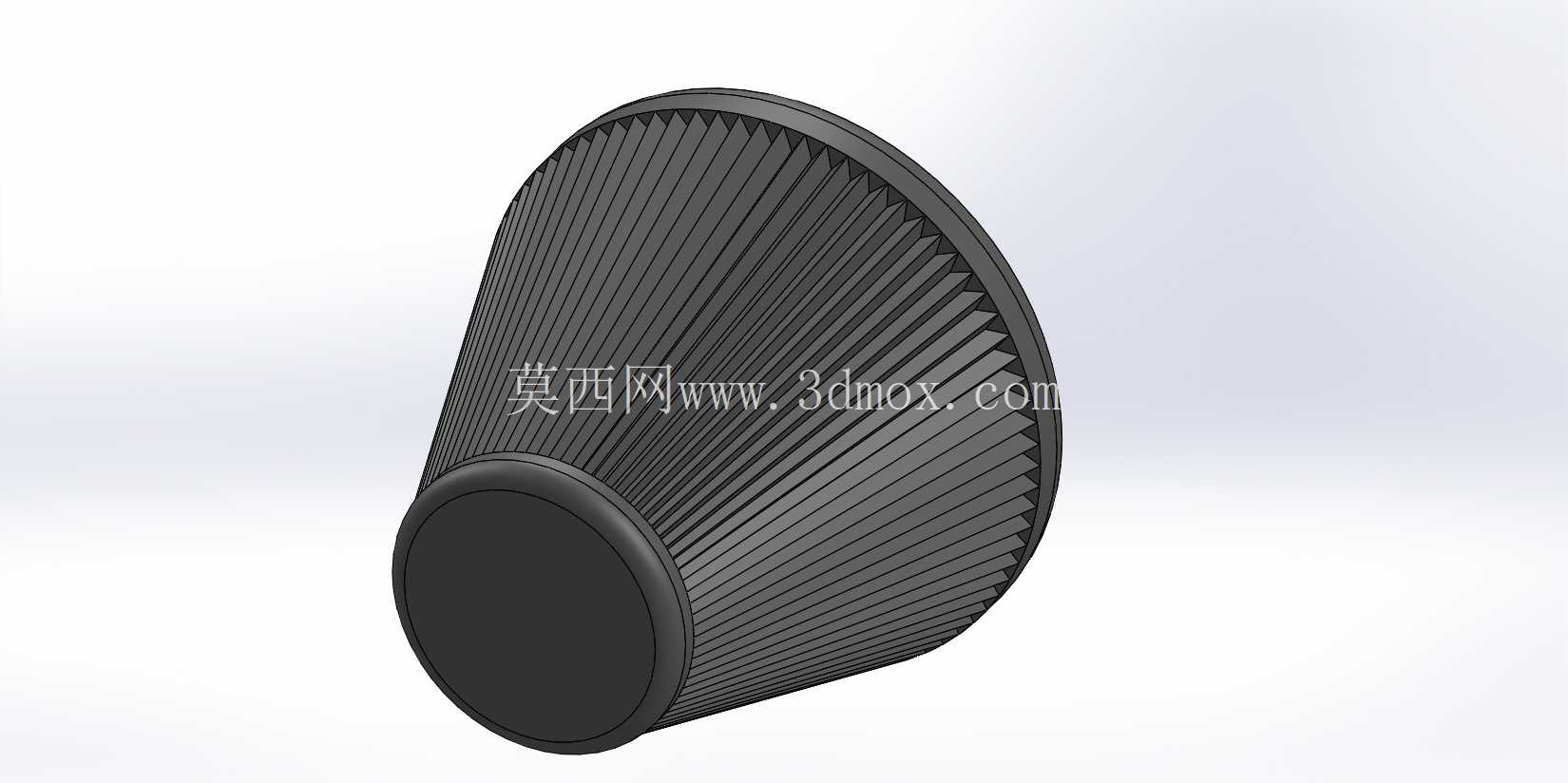

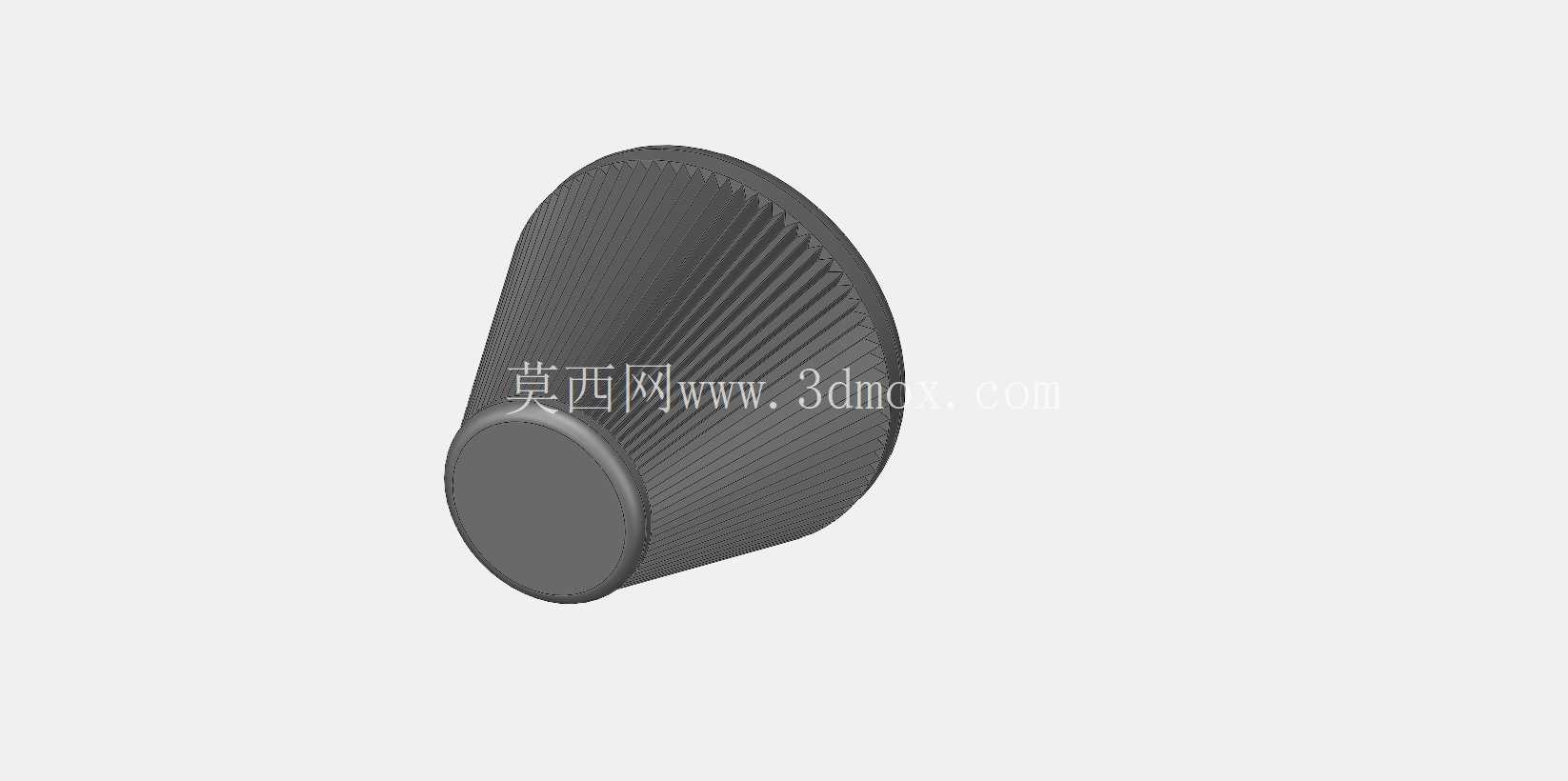

在乘用车V型六缸发动机的进气系统设计中，空气滤清器作为进气路径的第一道防护屏障，直接决定了进入气缸的空气洁净度，进而影响发动机的燃烧效率、活塞与缸壁的磨损速率以及氧传感器的工作寿命。这款适配V6发动机的空气滤清器采用锥台形褶皱滤芯结构，整体沿进气气流方向呈渐扩式锥面布局，相较于传统圆柱形平折滤芯，这种结构在有限的发动机舱安装空间内，能够最大化拓展有效过滤面积，同时降低进气阻力，避免高转速工况下出现进气量不足导致的动力输出迟滞问题。

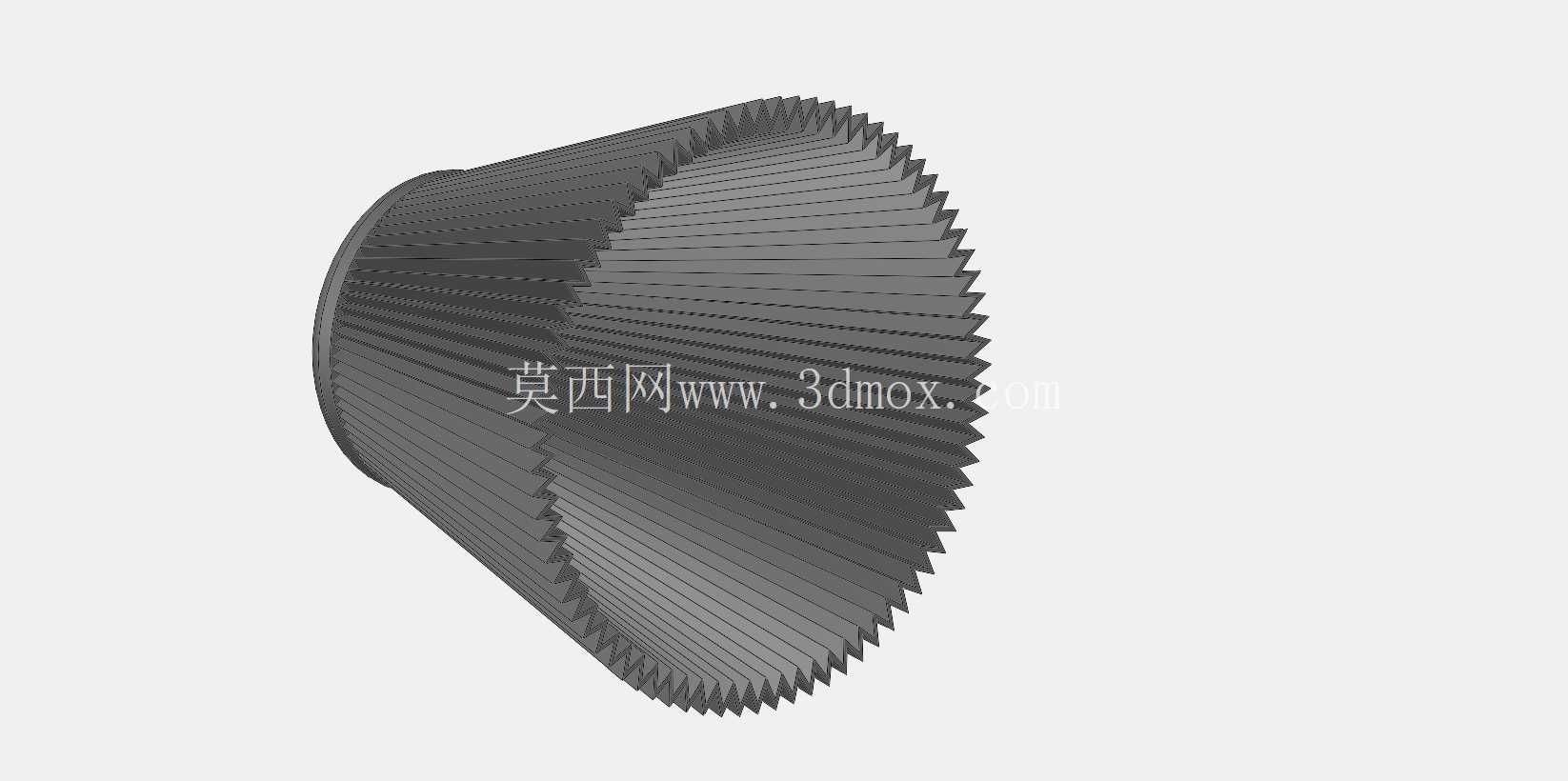

从实际应用场景来看，该款空气滤清器主要适配横置或纵置布局的V6自然吸气及低增压发动机，安装位置通常位于发动机舱前部靠近进气格栅的侧方，通过橡胶密封圈与进气谐振腔、节气门体硬连接，安装边界需要预留至少15mm的周边间隙，避免车辆行驶过程中因发动机悬置振动产生的位移导致滤芯壳体与周边管线、覆盖件发生磕碰。滤芯的褶皱采用等间距径向排布设计，单条褶皱的折深沿锥面母线方向均匀变化，靠近进气端的折深较浅，靠近出气端的折深较深，这种渐变式折深设计可以让气流在通过滤芯时的流速分布更均匀，避免局部区域因流速过快导致灰尘穿透过滤层，同时也能延长滤芯的容尘寿命，减少日常维护的更换频次。

在功能特性层面，该滤清器的过滤层采用梯度复合结构，外层为大孔径无纺布预过滤层，负责拦截空气中的大颗粒沙尘、飞絮等杂质，中层为细孔径熔喷过滤层，可拦截直径10μm以上的悬浮颗粒，内层为支撑护网，避免过滤层在进气负压作用下出现变形破损。锥台形的外壳结构采用上下卡扣式连接，无需额外工具即可完成滤芯的拆卸更换，壳体边缘的密封胶圈采用耐油耐温橡胶材质，可在-40℃到120℃的工作环境下保持密封性能，避免未经过滤的空气从密封缝隙处直接进入气缸造成异常磨损。

设计过程中需要重点平衡过滤效率与进气阻力的矛盾关系，褶皱数量过多会导致相邻褶皱在进气负压下相互贴合，反而减小有效通流面积，提升进气阻力；褶皱数量过少则会导致整体过滤面积不足，容尘量下降，滤芯更换周期缩短。这款滤清器的褶皱间距经过流体仿真优化，在额定进气流量下相邻褶皱之间仍能保持稳定的通流间隙，不会出现贴附现象，同时整体进气阻力控制在2.5kPa以内，不会对发动机的充气效率造成明显影响。安装接口采用标准化的圆形快接结构，出气端直径与主流V6发动机的进气喉管尺寸匹配，可直接替换同规格的原厂滤清器产品，无需对进气系统管路进行额外改装。

从结构强度角度考虑，滤芯的两端端盖采用硬质注塑材质，与褶皱过滤层采用聚氨酯胶粘接密封，粘接处的剥离强度可满足10kPa的负压载荷下不开裂、不脱胶，避免在大油门工况下因进气负压过大导致滤芯破损。滤芯的中心设置有金属支撑网筒，可承受车辆颠簸、振动工况下的侧向载荷，避免滤芯出现整体变形导致密封失效。在日常维护场景中，该款滤清器的容尘量可满足车辆行驶1.5万公里的使用需求，在多尘地区使用时可根据实际进气阻力变化提前更换，更换时只需打开壳体卡扣，取出旧滤芯后清理壳体内部的积尘，再装入新滤芯确认密封圈贴合到位即可，整个操作过程无需专业维修技能，车主可自行完成维护作业。
