板材冲压加工用冲头凹模配套工装结构

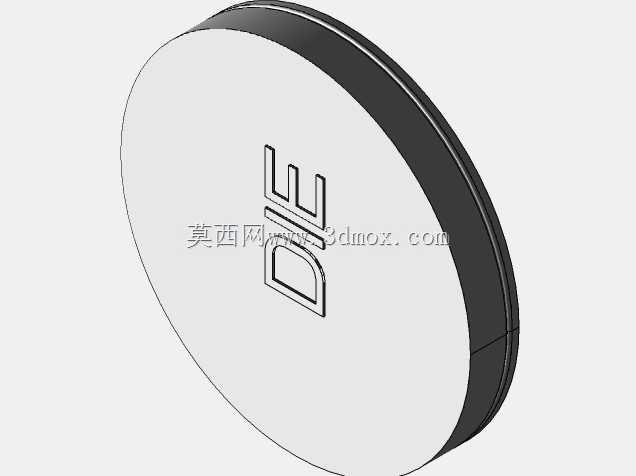

　　这套冲头与凹模配套结构，主要服务于中小规格压力机上的薄钢板冲孔、落料工序，常见于五金配件加工、钣金件预制孔加工、小型结构件冲裁的生产场景，适配常规开式可倾压力机的滑块安装接口，可直接替换同规格标准冲裁工装，无需对设备滑块、工作台面做额外改造。从实际加工需求出发，这套结构的设计首先考虑了冲裁间隙的均匀性控制，凹模刃口做了直壁段加落料斜度的分段设计，直壁段高度控制在3-5mm区间，既保证冲裁过程中刃口的支撑强度，避免频繁冲裁后刃口出现塌陷、卷边问题，又能让冲落的废料顺着斜度顺利滑落，不会卡在凹模型腔内造成闷车、废料反顶等生产故障。

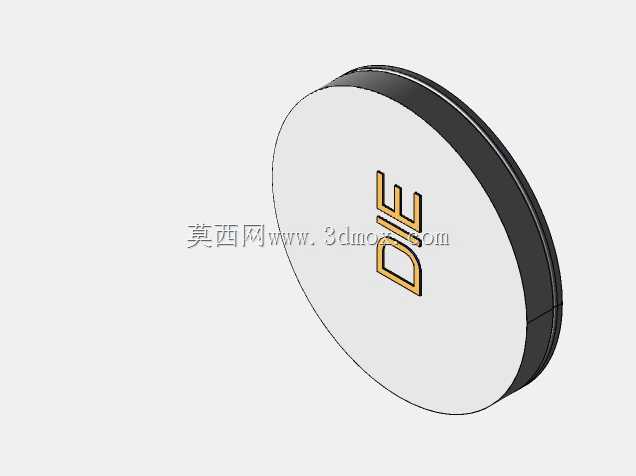

　　冲头部分采用了阶梯式安装结构，安装段直径比工作段大20%左右，配合安装固定板的过盈配合公差，可抵消冲裁瞬间的侧向冲击力，避免冲头在连续作业过程中出现偏摆、断裂的问题，尤其是针对0.5-3mm厚度的普通冷轧钢板冲裁，这种结构能大幅提升冲头的单次刃磨使用寿命。在安装边界的设计上，凹模的外圆尺寸匹配常规标准模架的凹模安装槽，安装孔位采用对称分布的沉头螺栓孔，可直接通过内六角螺栓固定在模架下模座上，沉头孔的深度设计保证螺栓锁紧后头部不会高出凹模上平面，避免送料过程中剐蹭钢板表面造成划痕。

　　冲头的安装柄直径适配标准冲头固定板的安装孔，顶部预留了打杆避让空间，可适配刚性卸料、弹性卸料两种不同的卸料结构，用户可根据自身加工的板材厚度、卸料力需求灵活选择卸料方式。实际生产中，这套结构可完成圆形孔、圆形片料的冲裁作业，若更换对应型面的冲头与凹模，也可拓展至简单形状的异形件冲裁，设计时特意将冲头与凹模的配合间隙控制在板材厚度的5%-8%区间，针对普通Q235冷轧板的冲裁，这个间隙区间能保证冲裁断面的光亮带占比达到断面总高度的三分之一以上，减少断面毛刺、撕裂带的产生，降低后续去毛刺的工序成本。

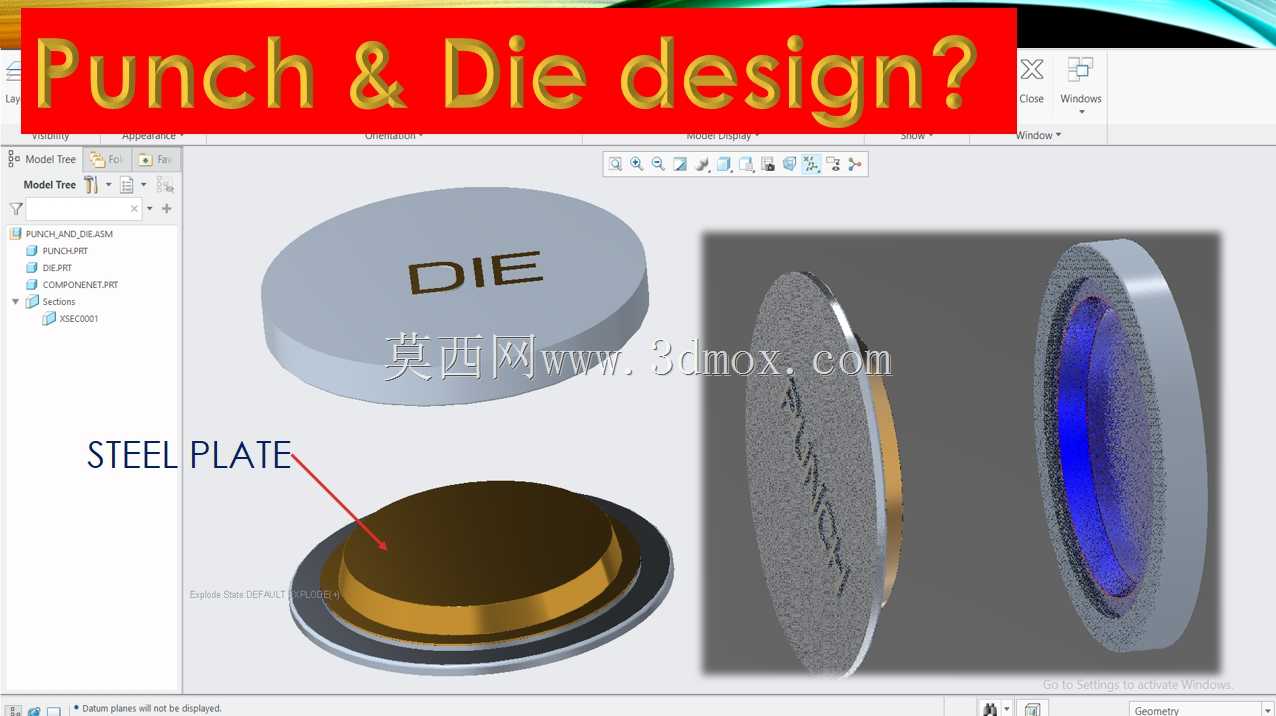

　　结构中的钢板定位基准面做了平面度公差控制，上平面与下安装面的平行度公差控制在0.02mm以内，避免安装后出现刃口单边咬合的问题，减少冲裁过程中的侧向力，延长整套工装的使用寿命。冲头的工作段端面做了微小的圆角过渡处理，避免刃口过于尖锐在首次冲裁时出现崩口，同时也能降低冲裁瞬间的冲击力峰值，减少对压力机滑块的冲击载荷。凹模的外围做了倒角处理，方便安装时快速对准模架的安装槽，减少装配找正的时间，日常维护时，只需将冲头从固定板中敲出、凹模从下模座拆下即可完成刃磨，无需拆卸整套模架，大幅降低设备停机维护的时间成本。针对连续冲压的作业场景，这套结构的材质适配常规冷作模具钢的热处理工艺，刃口部分淬火硬度可达到HRC58-62，配合正确的刃磨周期，可实现单次刃磨后连续冲裁上万次的作业寿命，完全满足中小批量五金加工、钣金预制件加工的生产需求。
