机加工车间手动台虎钳夹持工装

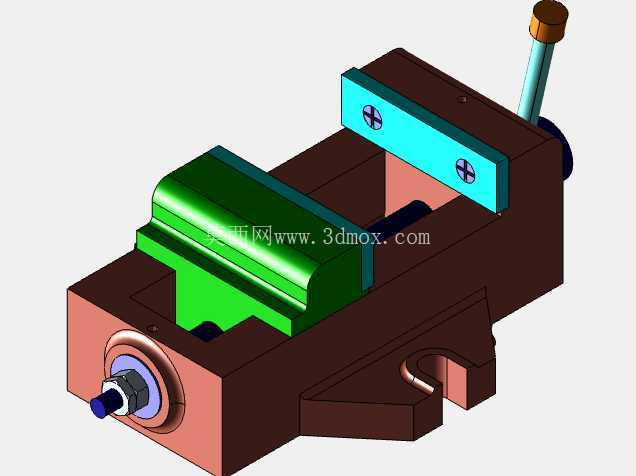

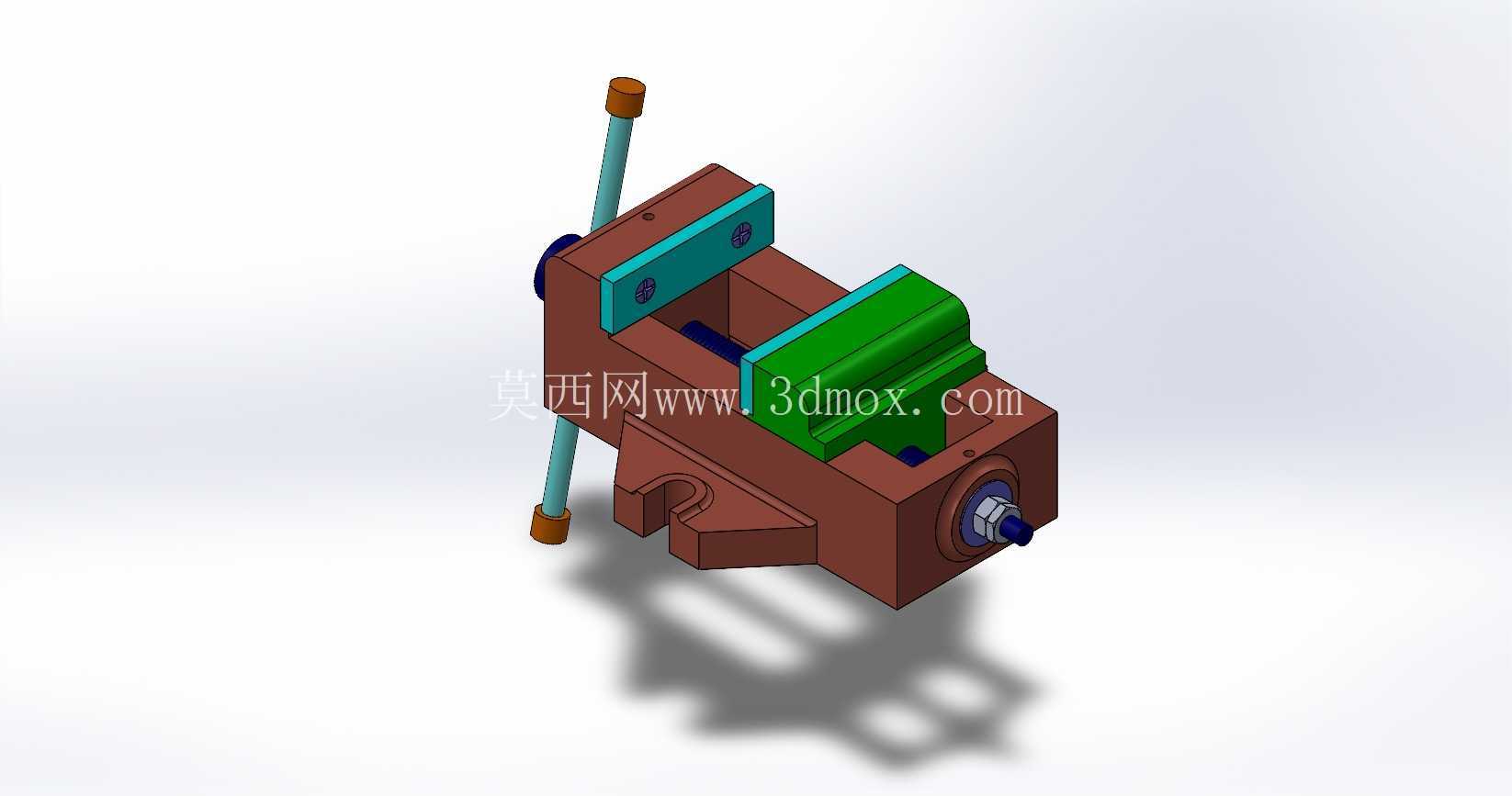

　　这套手动台虎钳是钳工实训、普通机加工工位上最常见的通用夹持工装，日常在锯切下料、钻孔攻丝、锉削修形、小零件装配、手工打磨去毛刺这类工序里承担工件定位固定的作用，不管是台式钻床的侧边工位、钳工实训台，还是维修车间的零散修配工位，都能看到这类结构的虎钳布置。从结构组成来看，整套装置分为固定钳身、活动钳身、丝杠传动副、导向滑轨、钳口护板、摇动手柄、底座安装位几个核心部分：固定钳身和工作台安装面直接贴合，通过底座预留的螺栓孔完成锁附，活动钳身沿着钳身的导向导轨做直线往复运动，转动端部的带防滑套手柄就能带动梯形丝杠旋转，把回转运动转化为活动钳口的直线进给，两个钳口相对的面上加装了带防滑齿的淬硬钳口板，既可以通过齿纹增大摩擦力夹持毛坯件，也可以更换软钳口来保护已加工完成的精密工件表面，避免装夹夹伤零件外观。

　　做这套三维结构建模的时候，首先要优先保证丝杠和螺母副的配合行程逻辑：活动钳口的全开行程要覆盖日常常见小型工件的夹持范围，钳口闭合到极限位置时不能出现钳口板直接刚性碰撞的干涉，丝杠两端的轴向定位要预留转动间隙，手柄穿在丝杠端部的横孔里，转动时的回转半径要避开钳身外侧的突出结构，操作工人站在工位正前方摇动手柄时，手臂施力的轨迹不会和台面上的其他工具、工件发生磕碰。导向部分的配合面是整个虎钳精度的核心，固定钳身的导轨面和活动钳身的滑槽要保留合理的滑动配合间隙，间隙过大会导致夹持时活动钳头上翘，钳口平行度超差，锯切或者钻孔时工件出现偏移；间隙过小则滑动卡滞，工人摇动手柄的阻力过大，长期使用进入铁屑之后还会出现拉伤导轨面的问题。

　　安装边界层面，虎钳底座的轮廓尺寸要和常规钳工工作台的台面预留安装位匹配，底座上的沉头螺栓孔位置要对应标准台钳的安装孔距，锁附之后整个钳身的重心落在工作台支撑面范围内，夹持超长工件向外伸出时，不会出现整机倾翻的风险。钳口的高度设计要兼顾两类使用场景：夹持较厚的块状毛坯时，工件的重心落在钳口咬合面的中间区域，不会出现工件翘动；夹持薄片状零件时，钳口的咬合面可以贴紧工件的大部分厚度，避免薄件只被夹住边缘、加工时受力弹出。丝杠末端的止推结构要承受夹持时的轴向反力，当工人施加正常的手柄力矩夹紧工件时，轴向力会通过止推端面传递到固定钳身，不会出现丝杠轴向窜动导致夹持力松脱的问题。

　　实际车间使用里，这类虎钳的适配场景非常灵活：锯切小尺寸金属料段时，把工件夹在两个钳口之间，锯缝位置伸出钳口外侧十几毫米，锯削过程中工件不会随锯条的往复受力晃动；钻孔工序里，把划线找正后的工件夹在虎钳上，钻头向下进给的轴向力直接通过钳身传递到工作台，不需要额外手扶工件，避免钻床旋转部位伤人；锉削修配小零件时，工件被夹紧后锉刀的水平切削力完全由钳口的摩擦力平衡，工人可以稳定控制锉削的进给量。针对不同的工件材质，钳口板可以快速更换：加工铜、铝这类软金属或者已经完成精加工的零件时，换上铜质或者铝合金软钳口，夹持时不会在零件表面压出齿痕；夹持粗糙的铸锻毛坯时，使用带淬硬防滑齿的钢钳口，就算毛坯表面有氧化皮、凹凸不平，也能提供足够的夹持摩擦力，不会出现加工过程中工件滑移的问题。

　　结构细节上，手柄两端的防滑挡头可以防止工人施力转动时手从手柄杆上滑脱，钳身底部的排屑间隙可以让加工过程中掉落的铁屑、切削液顺着缝隙流出，不会堆积在导轨滑动面之间造成卡滞。活动钳身和丝杠连接的螺母部分采用和钳身可拆分的结构，长期使用螺纹磨损出现夹持间隙之后，可以单独更换螺母件，不需要整体报废整个虎钳，维护成本很低。整个钳身的主体采用铸铁材质的结构设计，铸铁的减震性能好，锯切、锉削产生的振动可以被钳身吸收，不会出现明显的共振抖动，同时铸铁的刚性足够，承受大夹持力时变形量极小，可以长期保持两个钳口的平行度精度，满足常规钳工工序的定位要求。
