紧凑型6英寸电气面板轴流散热风机

　　在工业电气柜、成套配电装置、小型工控设备的散热设计环节里，面板式轴流风扇是应用频次极高的通风部件，这类部件不需要复杂的风道适配，直接嵌装在设备面板预留位就能完成内外空气置换，把柜内功率器件、接线端子、控制模块工作产生的积热带出设备外，避免局部温升高引发的元件老化加速、保护误动作甚至绝缘失效问题。这款6英寸规格的面板风扇，定位就是紧凑型电气面板冷却场景，相比大尺寸工业风机，它的安装占用空间更小，适配的设备类型更宽泛，从小型壁挂式控制箱、桌面式测试设备到中型PLC控制柜的侧装、背装通风位都能适配。

　　从结构设计逻辑来看，这款风扇采用方形外框一体式结构，四个角预留了标准安装孔位，安装时不需要额外做转接支架，直接通过螺栓或者卡扣就能固定在面板开孔处，外框的边缘做了贴合面板的止口设计，安装后能减少缝隙漏风，保证通风效率。扇叶采用的是等距五叶结构，叶型做了小角度扭面优化，在额定转速下能保证足够的轴向送风量，同时把转动时的气流紊流噪音控制在合理区间，适合安装在有人值守的车间设备、实验室测试装置上，不会因为风机运行产生过大的环境噪音干扰。中间的轮毂部分做了圆弧过渡，能减少气流进入扇叶区域的阻力，提升进风侧的气流平顺性，外框的内圈和扇叶外缘预留了均匀的转动间隙，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大造成气流回流损失。

　　从安装边界尺寸来说，6英寸的规格对应的是行业通用的面板开孔尺寸，外框的边长尺寸匹配常规150mm级别的风机安装位，安装孔的孔距符合通用面板风机的安装标准，设计选型时不需要重新调整机柜面板的开孔参数，直接替换同规格的老旧风机也能完全适配，不需要对原有设备结构做二次加工。风扇的整体厚度控制在紧凑型区间，不会因为风机突出面板过多影响设备外部走线或者柜门开合，背侧也不会突出太多占用柜内的布线空间，对于柜内元件排布紧凑的小型设备来说，这种厚度设计能大幅提升空间利用率。

　　在实际应用场景中，这类面板风扇常和机柜防尘网、通风百叶配合使用，进风侧加装防尘滤网能阻挡车间环境里的粉尘、纤维碎屑进入柜内，避免积尘落在电路板上造成绝缘下降，出风侧的百叶能在风扇停止运行时遮挡通风口，减少外部潮气、灰尘自然飘入柜内。风扇的送风方向可以根据设备的散热需求调整，既可以做向外抽风把柜内热空气抽出，也可以做向内送风把外部过滤后的冷空气送入柜内，具体方向根据柜内发热元件的排布位置确定——如果发热元件集中在柜体上部，采用上装抽风的方式能利用热空气自然上升的特性提升散热效率，如果发热元件集中在柜体中部，采用侧装送风直吹发热区域的方式能获得更好的冷却效果。

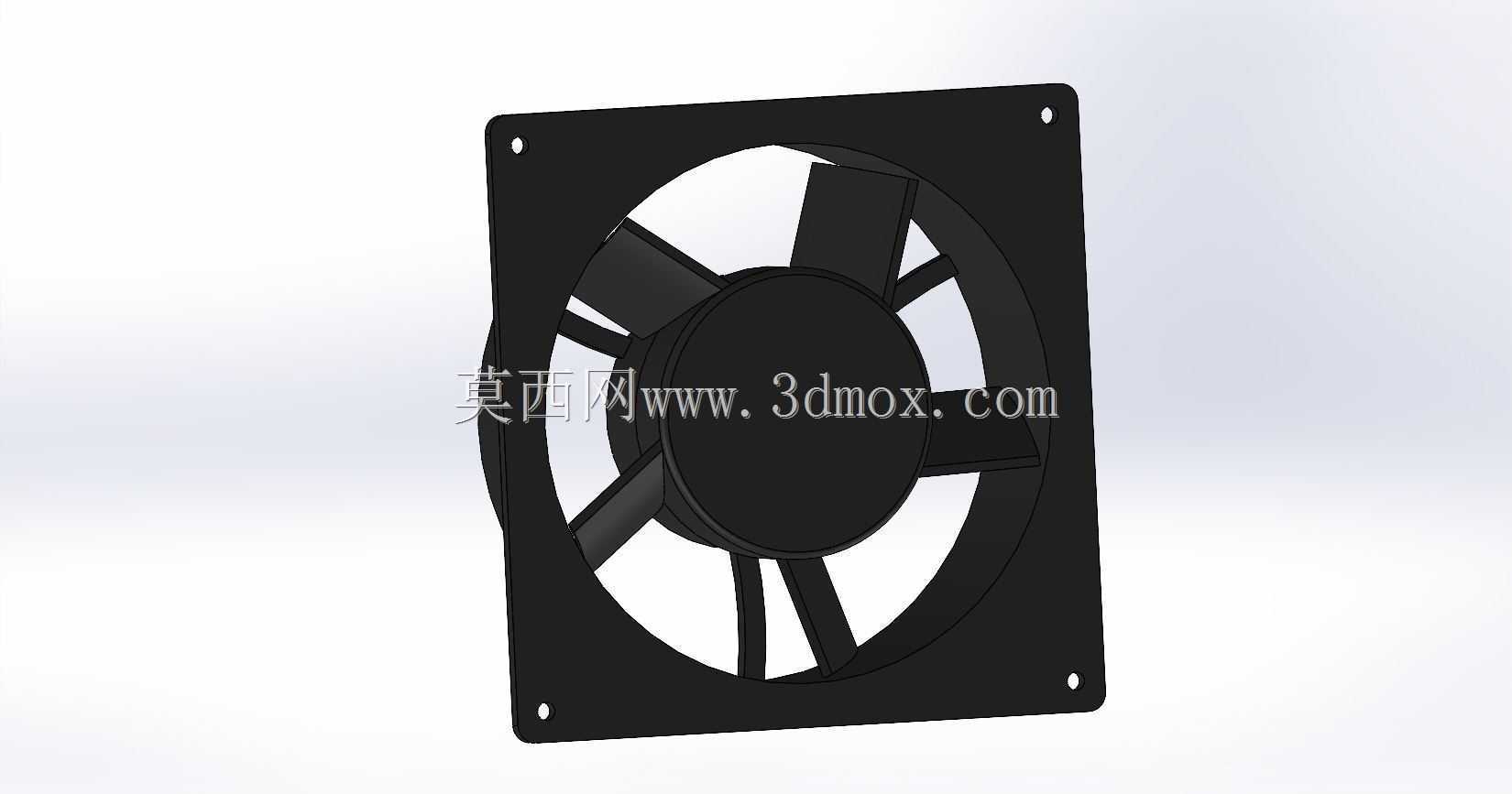

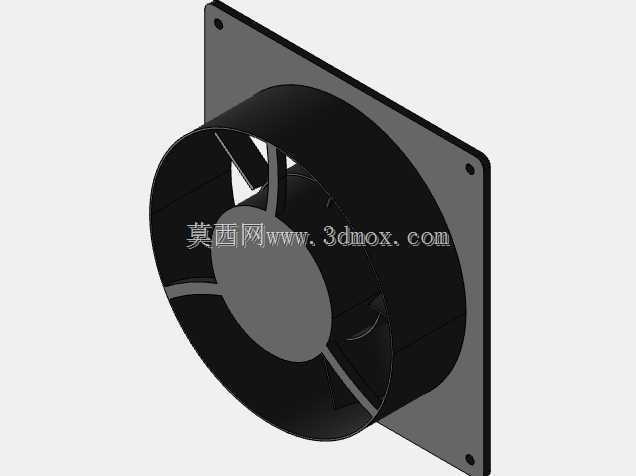

　　从建模细节来看，这款模型完整还原了风扇的外框安装孔、扇叶曲面、轮毂结构、外框止口等所有装配相关的特征，在做设备整体装配设计时，可以直接把这个模型导入装配体，检查风扇和柜内元件、面板、柜门的干涉情况，验证安装空间是否足够，不需要再手动测绘风扇尺寸建模，能大幅缩短结构设计阶段的选型验证周期。模型的扇叶部分做了实体化处理，在做简易的气流仿真分析时，也可以直接提取扇叶曲面作为流体域的边界参考，不需要再对模型做大量的修复简化工作。对于做设备改造、老旧风机替换的工程师来说，这个模型的安装尺寸完全匹配通用6英寸面板风扇的参数，能直接用来出面板开孔图、安装支架图，减少现场测绘的工作量，也能避免因为尺寸测量误差造成的开孔位置不对、安装孔错位等问题。

　　在日常设备维护场景中，这类面板风扇的结构简单，没有复杂的传动部件，后期维护只需要定期清理扇叶和滤网上的积尘就能保证散热效率，一体式的外框结构拆卸也很方便，松开四个固定螺丝就能把风扇从面板上取下，不需要拆解柜内的其他元件。相比带蜗壳的离心风机，轴流面板风扇的风阻更小，相同风量下的功耗更低，对于长时间连续运行的工业设备来说，长期运行的能耗优势也比较明显，适合作为设备标配的持续散热部件使用。
