外啮合高压齿轮液压泵三维结构

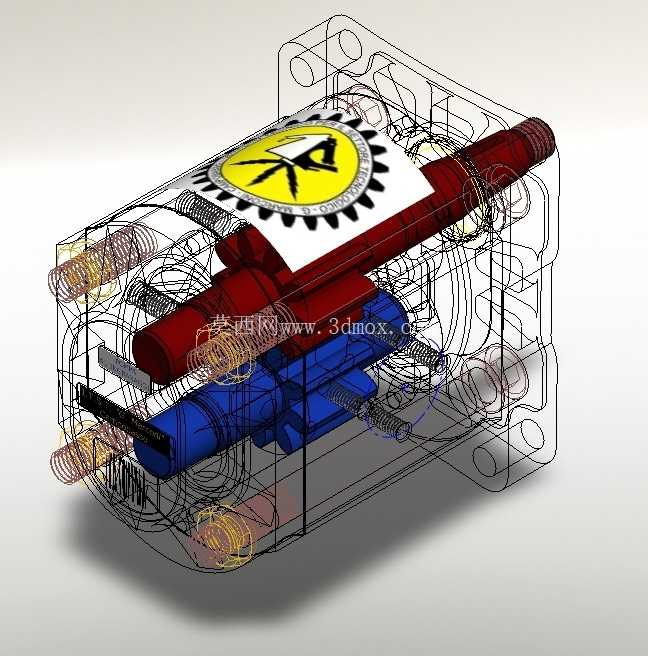

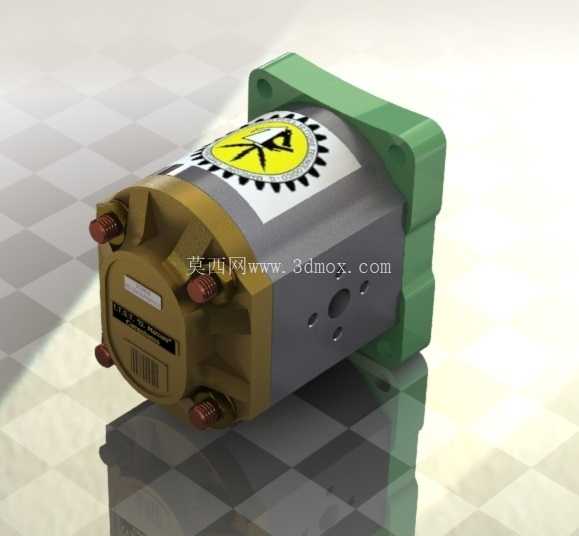

　　这款外啮合齿轮液压泵的三维结构，完整还原了高压工况下容积式液压泵的核心设计逻辑，在工程机械、重型机床、农业装备的液压系统中，这类泵是提供恒定压力油源的核心动力元件，常作为液压系统的主泵给油缸、液压马达提供压力油，适配开式液压回路的常规供油需求。从结构设计来看，泵体采用分体式三段布局，前端盖集成了进出油口的安装法兰，四个对称布置的紧固螺栓将端盖、泵体、后端安装法兰牢牢锁紧，螺栓的预紧力经过计算匹配，既可以保证高压下结合面不出现渗油，也不会因为预紧力过大导致泵体变形卡滞齿轮副。

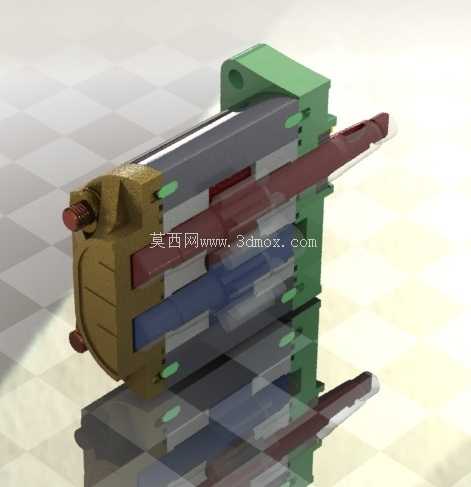

　　齿轮副采用的是斜齿修正设计，相比直齿齿轮，斜齿啮合的重叠系数更高，运行时的流量脉动更小，能有效降低高压输出时的压力波动，减少系统管路的振动噪音，齿轮端面和泵体之间设置了浮动式压力补偿侧板，当输出压力升高时，侧板会在压力油的作用下贴紧齿轮端面，自动补偿齿轮端面磨损带来的间隙增大，始终保持较高的容积效率，这也是该款泵能稳定输出250bar高压的核心设计点。安装边界方面，后端的菱形安装法兰设置了四个定位安装孔，孔位的同轴度、端面的平面度都有严格的形位公差要求，安装时需要保证法兰端面和动力输出轴的垂直度不超过0.02mm，避免泵轴承受额外的径向力导致油封过早损坏；进出油口采用英制管螺纹接口，不同排量规格的接口通径匹配对应的流速要求，保证吸油阻力在允许范围内，避免吸空导致的气蚀问题。排量覆盖1到138立方厘米每转的区间，转速适配范围从350转到3000转，可以匹配不同功率等级的原动机，不管是柴油机驱动的移动设备，还是电机驱动的固定工业设备，都能选到适配的规格。在实际选型应用中，需要注意吸油高度不能超过0.5米，吸油管路必须配置精度不低于100微米的吸油过滤器，回油管路要单独接入油箱液面以下，避免回油带气进入吸油区；泵的泄油口必须单独接回油箱，不能和其他回油管路合并，保证泵体内腔的压力不超过0.5bar，避免轴封被击穿漏油。

　　三维建模过程中，齿轮的齿形参数按照渐开线圆柱齿轮的标准进行建模，齿侧间隙控制在0.02到0.04毫米之间，既保证齿轮转动灵活无卡滞，又不会因为间隙过大导致高压下内泄漏超标；泵体内部的容腔设计做了卸荷槽处理，在齿轮啮合的困油区开设对称的卸荷槽，将困油区的高压油引导到压油腔、低压油引导到吸油腔，消除困油现象带来的额外负载和噪音。从结构细节来看，前端盖的轴伸处采用了双唇口油封，外侧的唇口阻挡外界的灰尘、水汽进入泵内，内侧的唇口阻挡泵内的液压油泄漏，油封的安装槽设置了定位挡圈，避免高压下油封被压力油推出；泵体的外表面做了加强筋设计，既可以提高泵体的承压能力，也能增加散热面积，帮助泵在连续运行时散掉内部摩擦产生的热量，控制油温在合理区间。

　　这类齿轮泵相比柱塞泵，结构更简单，抗污染能力更强，对液压油的清洁度要求更低，在工况相对恶劣的工程机械、环卫设备、农业机械中应用非常广泛，日常维护只需要定期更换液压油和滤芯，不需要复杂的调校，可靠性远高于同压力等级的其他类型液压泵。建模时对所有配合面的公差都做了匹配模拟，比如齿轮轴和轴承的配合采用基孔制过渡配合，轴承和端盖安装孔的配合采用间隙配合，保证热胀冷缩状态下轴承不会出现卡滞；浮动侧板的背面设置了密封胶圈的安装槽，胶圈的压缩量控制在15%到20%之间，既保证密封可靠，又不会因为压缩量过大导致侧板移动阻力过大，影响压力补偿的灵敏度。
