手动螺旋顶升支撑组件结构设计

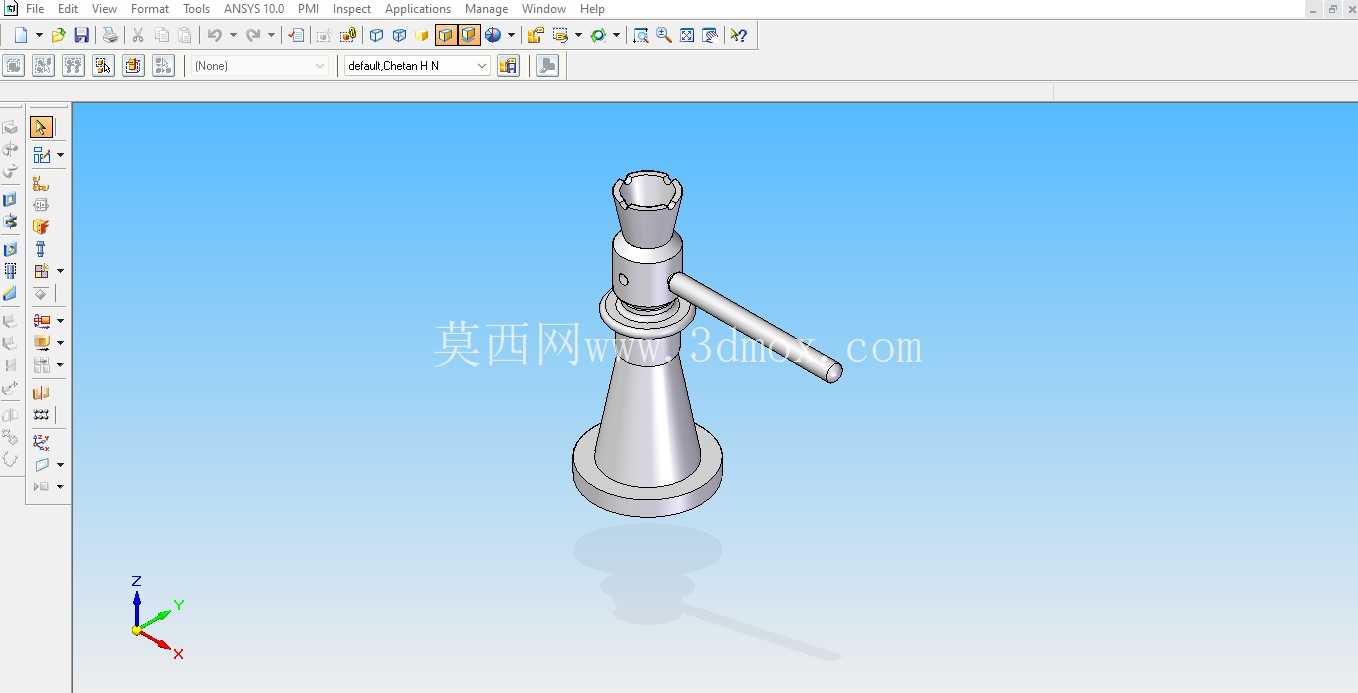

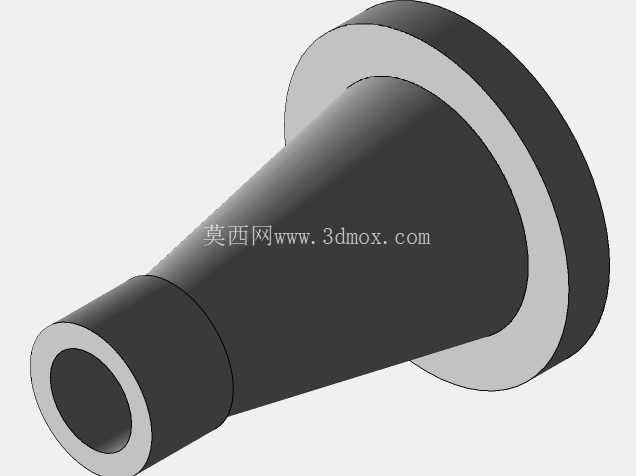

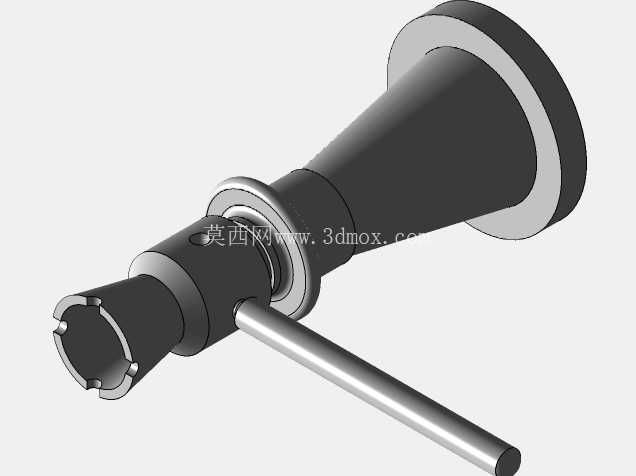

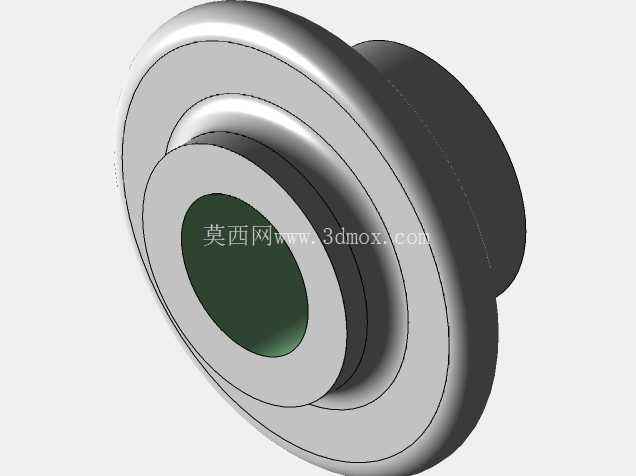

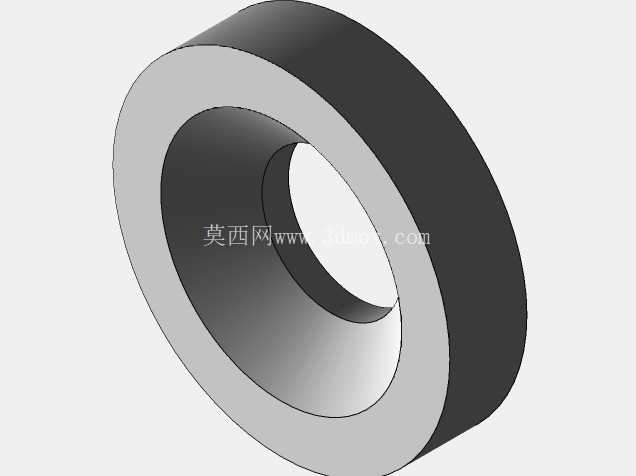

　　在重型设备检修、工装夹具定位、小型构件安装的现场作业场景里，这类手动螺旋顶升组件是无需外接动力源就能完成精准高度调节的核心支撑部件，区别于液压类顶升设备，它不存在密封件老化泄漏、低温环境油液黏度变化导致顶升失效的问题，在无电源供应的野外检修、狭小空间内的设备调平作业中适配性极强。从结构功能来看，整个组件依靠梯形螺纹副实现力的传递与位移输出，底座采用锥台过渡结构，底部为大直径平面接触端，可分散顶升载荷对支撑面的压强，避免软质支撑面出现局部凹陷引发的倾覆风险，锥台段向上收窄衔接螺纹套筒，既减少了不必要的材料冗余，又能保证轴向承载时的结构刚度，不会因侧向力作用出现筒身弯折。

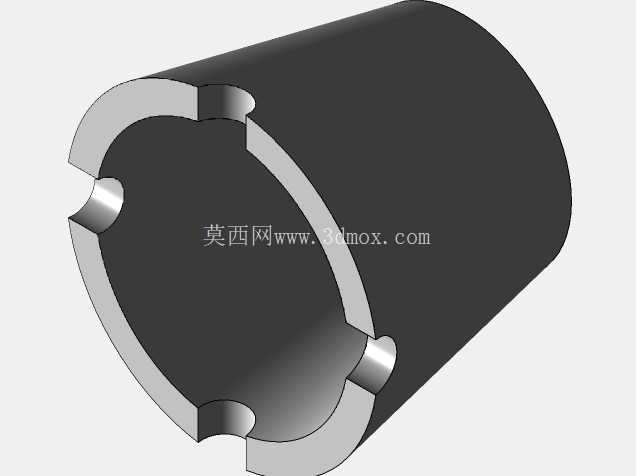

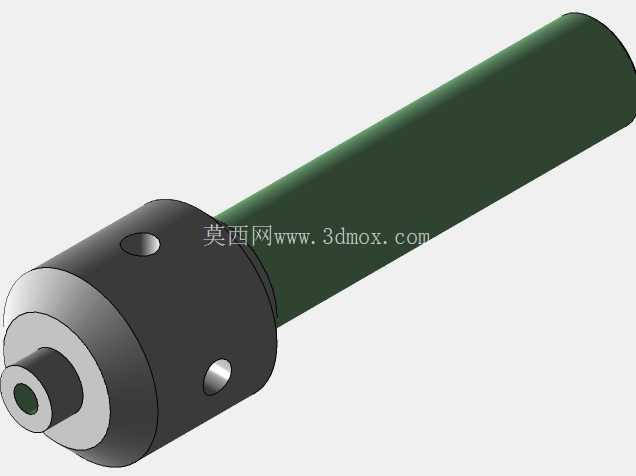

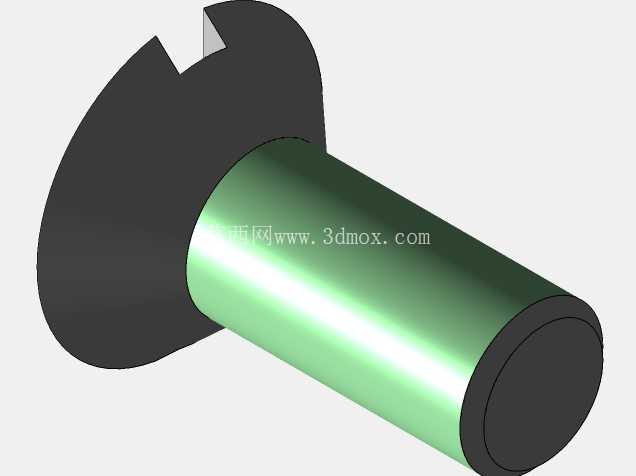

　　操作手柄采用横向穿装式设计，与顶升螺杆顶部的受力套采用间隙配合，作业时可根据操作空间的大小随时调整手柄的插入角度，不需要预留整周旋转的操作空间，在设备底部、管线夹缝这类局促作业区域也能完成顶升操作，手柄末端做了滚花销轴处理，防止施力旋转时手部打滑。顶部的支撑头采用内凹花键式接触面，可适配不同规格的顶帽配件，接触被支撑构件时能增大接触摩擦力，避免顶升过程中构件滑移偏位，支撑头与螺杆之间采用小间隙转动配合，顶升到位后支撑头可随被支撑件的接触面自适应微调角度，不会出现局部点接触导致的应力集中压伤构件表面。

　　设计过程中，螺纹副优先选用传动效率适中、自锁性能可靠的梯形牙型，导程控制在单圈顶升行程适配手动施力的合理区间，既保证空载时螺杆升降顺畅无卡滞，又能在承载状态下依靠螺纹升角小于当量摩擦角的特性实现机械自锁，无需额外加装锁止机构就能长时间保持支撑高度，不会因为载荷波动出现螺杆回落的安全隐患。整个组件的安装边界以底座底面为安装基准面，底座直径控制在常规手动顶升作业的稳定支撑范围内，总收缩高度可适配多数设备底部的预留顶升间隙，最大顶升行程覆盖常规检修作业的高度调节需求，侧向受力允许值满足现场作业时不可避免的偏载工况要求，不会因为小幅侧向力就出现结构失稳。

　　从实际使用的角度出发，这类组件的所有配合面都做了公差适配，螺纹副的配合间隙控制在既能灵活转动又无轴向窜动的范围，套筒内壁与螺杆的接触段做了润滑脂储留槽设计，长期使用时可减少螺纹磨损，延长部件的维护周期，外露的金属表面做了氧化防锈处理，适应车间、户外等不同作业环境的腐蚀影响。不同于大吨位液压千斤顶的笨重结构，这款螺旋顶升组件整体重量控制在单人可手持搬运的范围内，作业时不需要额外的辅助搬运工具，可随时转移作业点位，在多点位同步调平的作业场景中，可同时布置多组组件配合使用，通过分别调节每个点位的顶升高度，实现大型构件的水平度精准校准，在工装夹具的辅助支撑场景中，也可作为可调支撑脚使用，配合夹具本体完成异形构件的装夹定位，抵消加工过程中的切削振动，保证加工精度。
