快开式锅炉承压人孔密封结构设计

锅炉承压壳体的人孔结构，是运维人员进入设备内部开展检修、清灰、焊缝探伤、内部构件更换的必备通道，这类结构的设计核心从来不是单纯的开孔封堵，而是要在承压工况下同时兼顾密封可靠性、启闭操作便捷性、安装适配性，避免运行中出现泄漏、启闭卡涩、密封面压溃等常见问题。

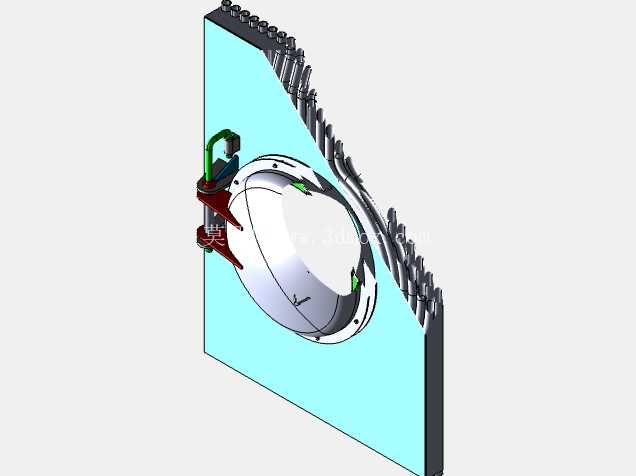

从实际应用场景来看，这类人孔结构多用于中小型工业锅炉的锅筒、侧壁承压封板位置，也可适配同压力等级的常压储罐、密闭水处理罐体的检修开口，日常运行时需要承受壳体内的蒸汽压力、水温波动带来的热应力，还要耐受长期接触水汽带来的锈蚀影响，因此结构设计上首先要解决密封面的均压问题。本次设计的人孔采用椭圆型开孔结构，相比圆形人孔，椭圆结构可以在更小的壳体开孔尺寸下，满足人员侧身进出的通行需求，同时椭圆密封面的压合受力更均匀，在内部压力作用下，人孔盖会被介质压力进一步压紧在密封座上，实现自紧式密封的效果，降低紧固件的预紧载荷要求。

结构细节上，人孔盖采用冲压成型的碟型结构，相比平板式人孔盖，碟型结构的抗弯截面模量更高，在相同板厚下可以承受更高的内压，减少承压时的盖板变形量，避免因盖板翘曲导致密封面出现间隙泄漏。密封面位置预留了环形密封槽，可适配耐温橡胶石棉垫或金属缠绕垫片，安装时垫片嵌入槽内，不会在启闭过程中发生移位，也能避免长期承压后垫片被挤出密封面。

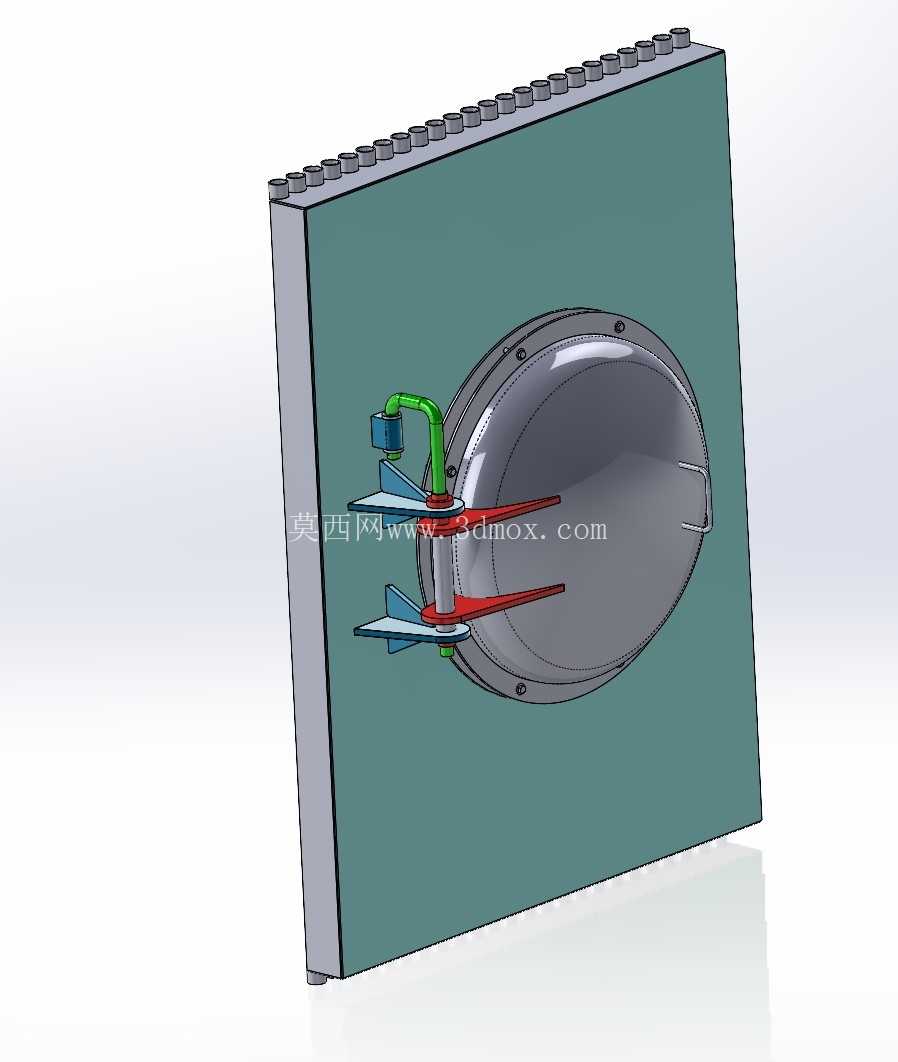

快开锁紧机构是这套结构的设计重点，没有采用传统的多螺栓周圈紧固形式，而是采用了偏心压杆式锁紧结构：在人孔旁侧的安装基板上固定铰接支座，通过带红绿标识的操作压杆带动楔形压块，转动压杆即可实现人孔盖的压紧与松开，单人即可在1分钟内完成人孔的启闭操作，相比传统螺栓紧固的结构，大幅缩短了检修前的准备时间，也避免了多螺栓紧固时受力不均导致的密封失效问题。压杆上设置的红绿标识可以直观指示锁紧状态，避免运维人员误操作未锁紧就投入运行，压杆末端的锁孔位置还可加装挂锁，防止无关人员随意开启人孔引发安全事故。

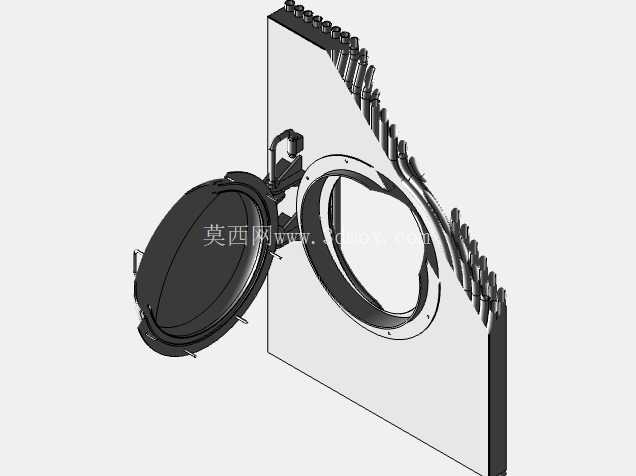

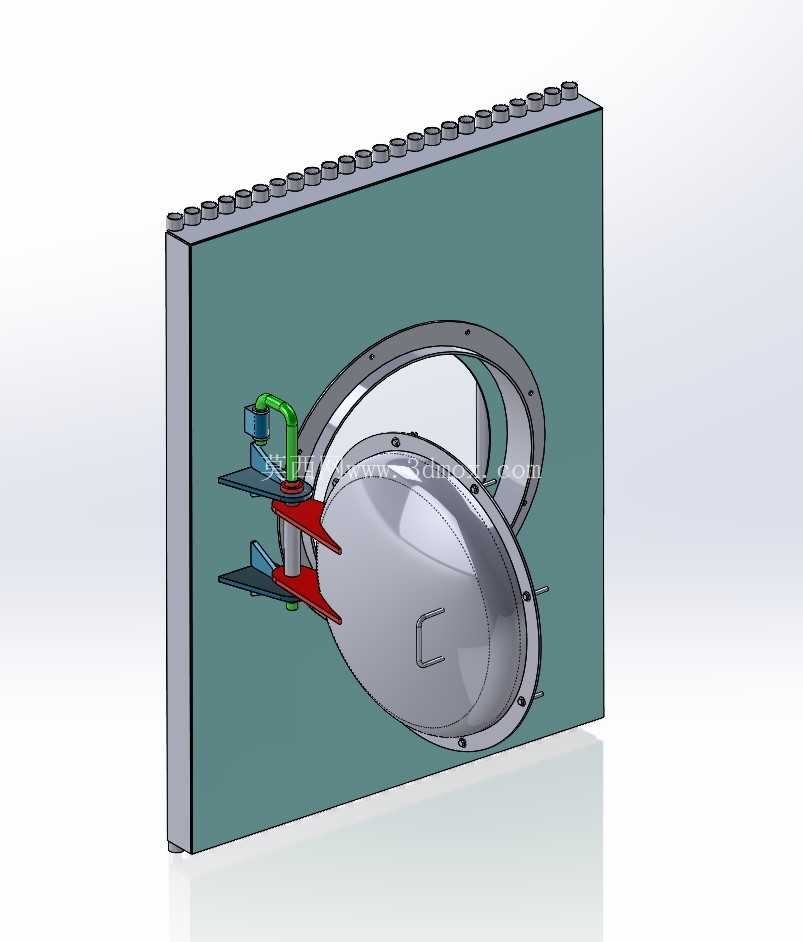

安装边界方面，这套人孔结构适配的壳体安装板为平板结构，周圈预留的焊接坡口可直接与锅炉侧壁的钢板拼焊，安装板顶部的一排均布螺纹孔用于固定外部的保温层护板或管线支架，不需要额外在壳体上开孔焊接附件，减少了壳体上的应力集中点。人孔整体突出安装板的高度控制在合理范围内，不会占用过多锅炉外部的操作空间，也不会与周边的管线、平台扶梯发生干涉。人孔盖与铰接座的连接采用可拆卸销轴结构，检修时拔出销轴即可完全取下人孔盖，避免人孔盖在开启状态下遮挡通行空间，销轴上设置的防脱卡圈可以避免运行中销轴松脱掉落。

设计过程中也充分考虑了加工工艺性：人孔盖的碟型结构采用常规模具冲压即可成型，不需要复杂的机加工工序，密封座与安装板采用焊接连接后再整体加工密封面，保证密封面的平面度公差控制在0.1mm以内，避免因焊接变形导致密封面不平。压杆、楔形压块等受力部件均采用标准型材加工，零件的通用化程度高，后期维护时可以快速更换易损件，不需要定制特殊配件。另外在人孔盖内侧预留了安全连锁挂点，可根据需求加装压力连锁装置，当设备内部存在残余压力时，人孔盖无法被完全开启，避免带压开盖引发的安全事故，适配不同安全等级的设备使用需求。

实际选型应用时，需要注意匹配设备的设计压力等级，这套结构的密封比压经过核算，可以满足中低压锅炉的承压要求，安装时要保证安装板与壳体焊接后整体做去应力退火，避免焊接残余应力导致后期密封面变形，密封垫片的选型要匹配设备的运行温度，高温工况下选用金属缠绕垫片，常温常压工况可选用耐温橡胶垫片，定期检查压杆铰接位置的润滑情况，避免长期锈蚀导致启闭卡涩。
