阶梯轴加工仿真配套三维结构模型

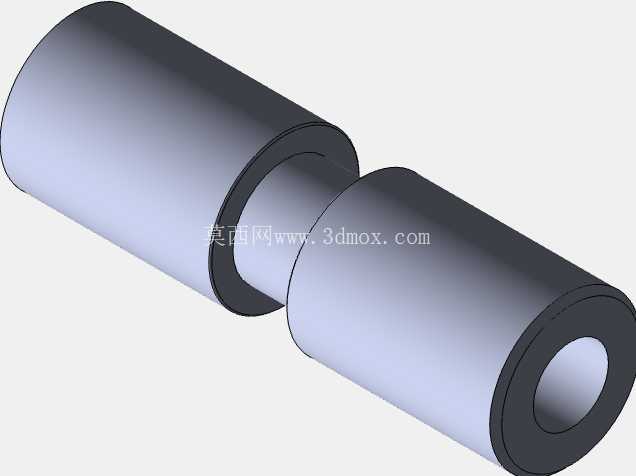

该阶梯轴结构是回转类机械传动场景中极为常见的核心承载零件，日常多应用于减速箱输出端、小型动力传输单元、工装夹具定位模组等场景，承担扭矩传递、回转支撑、零部件定位装夹的核心作用。从结构设计逻辑来看，整体采用多段阶梯式圆柱构型，不同轴径的分段设计并非随意设置，每一段轴径的尺寸差都对应实际装配需求：大直径外圆柱面可作为轴承内圈的安装定位面，中间收窄的轴颈段用于穿过支撑座的避让空腔，另一端带内孔的轴段可通过键连接或过盈配合的方式安装传动轮、联轴器等动力接驳部件，内孔结构可用于穿设锁紧拉杆、布设润滑通路或是安装定位销，满足不同装配场景下的扩展需求。

设计过程中首先要匹配安装边界的约束条件：轴段总长需适配支撑座两侧轴承的跨距要求，避免轴伸出端过长导致回转过程中出现挠曲变形，各段轴肩的高度差严格符合轴承、传动件的安装定位标准，轴肩过渡处的圆角参数经过反复校核，既不会因为圆角过大导致轴承无法贴紧定位面，也不会因为圆角过小造成应力集中，在交变载荷长期作用下出现轴肩断裂的失效问题。外圆面的粗糙度要求根据配合属性差异化设置，过盈配合段的粗糙度控制在Ra1.6以内，保证装配后的连接强度，非配合的外露轴段粗糙度可放宽至Ra6.3，减少不必要的精加工工序成本。

从加工实现的角度，该结构完全适配普通数控车床的加工流程，毛坯可选用标准圆钢棒料，一次装夹即可完成大部分外圆、端面、内孔的车削加工，同轴度公差可控制在0.02mm以内，满足多数中低速传动场景的精度要求。配套的加工流程仿真可提前验证走刀路径的合理性，排查刀具与工件、夹具之间的碰撞干涉问题，提前预判加工过程中可能出现的让刀、振纹等缺陷，减少实际试切过程中的材料浪费与设备损耗。

实际选型应用时，可根据传递扭矩的大小调整各段轴径的尺寸参数，若应用在重载场景可适当加大中间轴颈的直径，提升整体抗弯截面模量，若应用在轻量化场景可在非配合轴段开设减重槽，或是选用高强度铝合金材料加工，在保证结构强度的前提下降低整体重量。安装过程中需注意轴段的轴向定位，可通过轴用挡圈、锁紧螺母或是端盖压合的方式限制轴向窜动，保证回转过程中的运行平稳性，两端轴承安装位需预留合适的配合公差，既不能过紧导致轴承装配后游隙过小出现发热抱死，也不能过松导致内圈与轴面出现相对滑动磨损轴体。
