分体式直辐条平带传动带轮结构

平带传动是工业传动场景中应用极早且覆盖范围极广的动力传递形式，从早期的纺织厂集中动力传输，到小型农机、轻工输送设备的动力接驳，再到部分低速重载工况的辅助传动链路，平带轮的结构合理性直接决定了传动效率、运维便捷性与整套传动系统的使用寿命。这款分体式直辐条平带轮，正是针对传统整体式带轮在大直径规格下安装拆卸困难、辐条受力冗余、轮缘磨损后整体报废成本高的痛点做的结构优化，完全适配中低速、中心距较大的平带传动场景。

从实际应用场景来看，这类带轮常被用在厂房内跨工位的长距离平带动力传输、老式机床的主轴与电机动力接驳、农产品加工设备的脱粒/筛分机构动力输入，以及部分小型输送线的驱动端，这类场景的共性是传动比要求不极端严苛，但对带轮的装拆便捷性、运行稳定性有较高要求——很多老旧设备的传动轴端没有设计可拆卸的联轴器，整体式大直径带轮要穿过轴端的轴承座、密封端盖才能完成安装，往往需要拆解半段轴系，运维成本极高，而分体式结构可以直接在轴上完成拼合装配，不需要拆解周边附属部件。

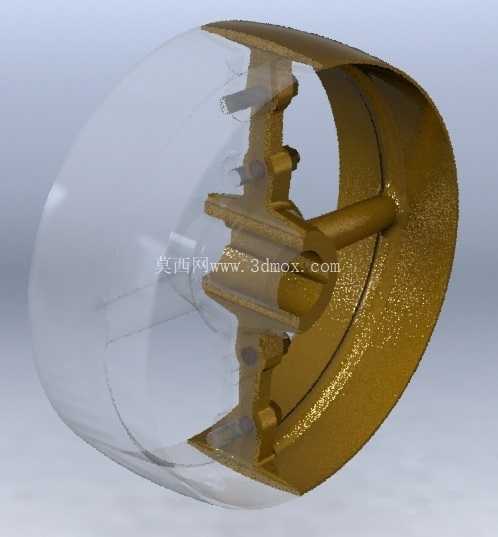

结构设计上，这款带轮采用轮缘与轮毂分体加工、螺栓紧固拼合的方案，轮缘部分为等宽圆柱面，表面做了细微的粗糙度处理，既保证平带贴合时的摩擦力足够，避免传动打滑，又不会因为粗糙度过高加速平带的磨损。轮缘的厚度根据平带的宽度做了匹配设计，两侧预留了1.5倍带厚的凸缘，防止平带在运行过程中出现跑偏脱带的问题，这一点在长中心距传动场景中尤为重要——长距离平带在运行中会因为带体张力不均、机架轻微震动出现横向窜动，没有挡边的带轮很容易出现脱带故障。直辐条的设计区别于常见的曲辐条、辐板式结构，直辐条采用等截面矩形结构，从轮毂处向外辐射到轮缘内侧，每根辐条的受力方向与带轮转动时的离心力方向、带体张紧产生的径向压力方向完全重合，不存在额外的弯曲应力，在同等承载能力下，直辐条的结构重量比辐板式降低30%以上，转动惯量更小，设备启动时的冲击载荷更低，对电机和传动轴的启动扭矩要求更小。轮毂部分采用对开式夹紧结构，内孔可以根据不同的轴径做键槽适配，拼合面处设计了定位止口，保证两个半轮拼合后的同轴度误差控制在0.02mm以内，避免高速转动时出现偏心震动。紧固螺栓采用内六角圆柱头结构，螺栓头完全沉在辐条的沉孔内，不会突出到轮缘内侧，避免转动时剐蹭周边的防护结构。

从安装边界来看，这款带轮的轮缘宽度适配标准宽度的平带，安装时需要保证两个配对带轮的轮缘端面共面度误差不超过1mm，否则会加剧平带的单边磨损；轮毂的夹紧螺栓需要按照对角线顺序分次拧紧，拧紧力矩符合对应螺栓等级的标准要求，避免拼合面出现间隙导致带轮偏心。轴向定位依靠轴上的轴肩和锁紧挡圈完成，带轮的轴向窜动量需要控制在0.1mm以内，防止平带在轮缘上出现轴向滑移。另外直辐条的结构在做静平衡校验时更方便配平，只需要在对应辐条上去重或者加重即可，不需要在轮缘上钻孔破坏带的贴合面，这对于运行转速在每分钟数百转的传动场景来说，能有效降低运行震动和噪音。

实际使用中，这种分体直辐条结构还有一个明显的优势，就是当轮缘表面因为长期使用出现磨损、划伤的时候，不需要更换整个带轮，只需要更换轮缘部分即可，轮毂和辐条部分可以长期重复使用，大幅降低备件成本。同时直辐条的结构在铸造或者机加工的时候工艺性更好，不需要做复杂的曲面加工，生产效率更高，成品的尺寸一致性更容易控制，适合批量生产应用。在选型适配的时候，只需要根据传递的功率、带速、轴径确认对应的带轮直径和轮毂内孔尺寸，不需要额外改动周边的安装结构，就能直接替换传统的整体式平带轮，适配性极强。
