异形凸轮式敲击执行机构结构设计

在自动化分拣、物料振实、轻量冲击触发类工位的执行端设计中，这类带偏心轮廓的轮式敲击构件，常被用来替代气缸直推、电磁铁击打类方案，解决气动元件响应延迟、电磁件冲击力衰减快的现场痛点。从实际产线适配来看，这类构件多用于小行程高频次敲击场景，比如包装线末端的纸箱折边振实工位，通过轮体转动过程中轮廓高点的周期性下压，配合复位弹簧实现每分钟数十次的均匀敲击，避免气缸冲击带来的纸箱表面凹痕；也可用于小型电子元件摆盘工位的微振整平，通过轮廓曲线的优化，将冲击加速度控制在元件可承受范围内，不会造成引脚变形或本体损伤。

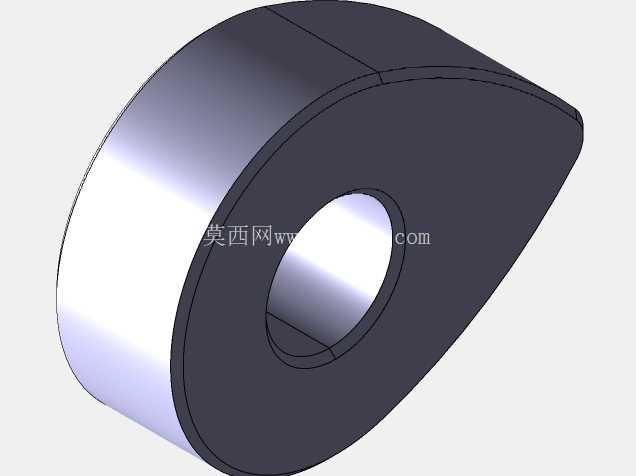

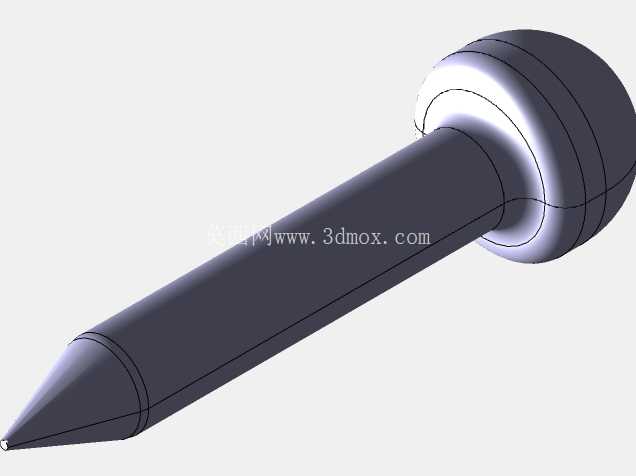

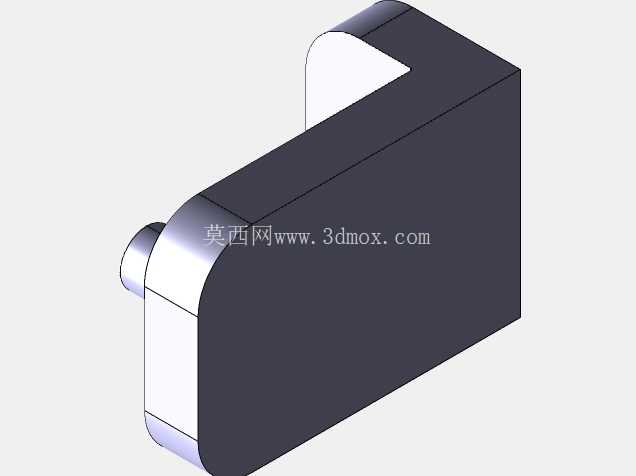

从结构设计逻辑来看，该构件采用中心通孔的轮毂式结构，中心孔直接与驱动轴配合，无需额外设计转接法兰，轴孔配合公差选取H7/k6的过渡配合，既保证传动过程中无相对窜动，又能满足现场拆装维护的便捷性，不需要专用拉马即可完成拆卸。轮体主体为圆柱基段，在基段一侧延伸出平滑过渡的偏心凸轮廓面，廓面全程采用相切圆弧拟合，没有突变的折角，避免转动过程中与从动件接触时产生刚性冲击，廓面表面粗糙度要求控制在Ra1.6以内，减少长期往复接触带来的磨粒磨损，延长构件的维护周期。

设计过程中需要重点把控两个边界参数，一是轮体的最大回转半径，这个尺寸直接决定了敲击行程的上限，在安装时需要保证轮体廓面最高点距离被敲击工件的初始间隙在2-3mm之间，间隙过大会导致敲击力不足，间隙过小则会在转动过程中出现卡滞，甚至刮伤工件表面；二是轮体的轴向宽度，这个尺寸需要匹配驱动轴的轴伸长度，同时要保证轮体端面与安装座侧壁的预留间隙在1mm左右，避免轴系窜动时轮体与安装座发生摩擦。轮体的偏心段轮廓采用渐开线与圆弧组合的曲线设计，在转动的上升段采用平缓的渐开线过渡，让接触力缓慢上升，在廓面最高点设置15度的停留圆弧段，保证敲击动作有足够的持压时间，下降段则采用大曲率圆弧快速回落，缩短空行程时间，提升整体动作频率。

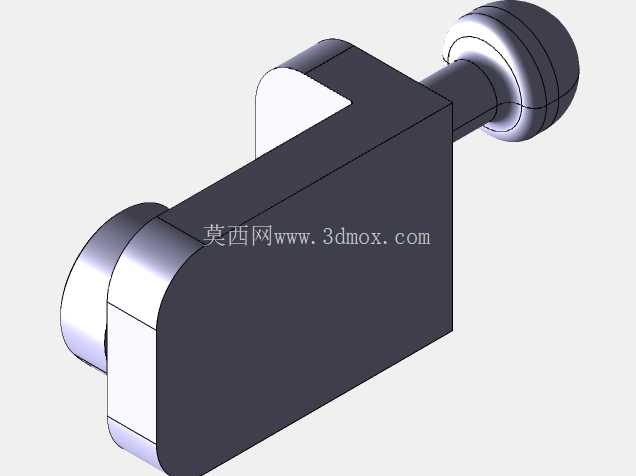

从安装适配性来看，该构件不需要额外的导向结构，直接通过平键与驱动轴连接即可传递扭矩，轮毂位置预留有紧定螺钉孔，可在轴向位置调整完成后锁紧固定，适配不同轴径的驱动输出端，只要轴径公差在设计范围内，都可以通过配做平键槽的方式完成适配。在材料选择上，轮体主体采用45号钢整体加工，廓面接触位置做高频淬火处理，硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性，长期高频运行下不会出现廓面塌陷或磨损起槽的问题。不同于标准圆形凸轮，该构件的偏心段采用非对称轮廓设计，可根据实际工位的敲击节奏需求，调整廓面的角度分布，实现单次转动过程中一次或两次敲击动作，适配不同节拍的产线需求。在实际装配调试时，需要先手动盘动驱动轴，确认轮体转动全行程内没有与周边的护罩、工件定位块发生干涉，再逐步调高驱动转速，测试不同转速下的敲击力一致性，避免因动平衡问题带来的轴系振动。这类构件的结构紧凑，整体占用安装空间小，不需要额外的气源或电磁驱动附件，仅通过电机带动即可完成稳定的敲击动作，在小型自动化设备的执行端设计中，能有效简化整体传动链路，减少故障点，降低后期维护的备件成本。
