坦伯尔75吨承压辊筒结构三维设计

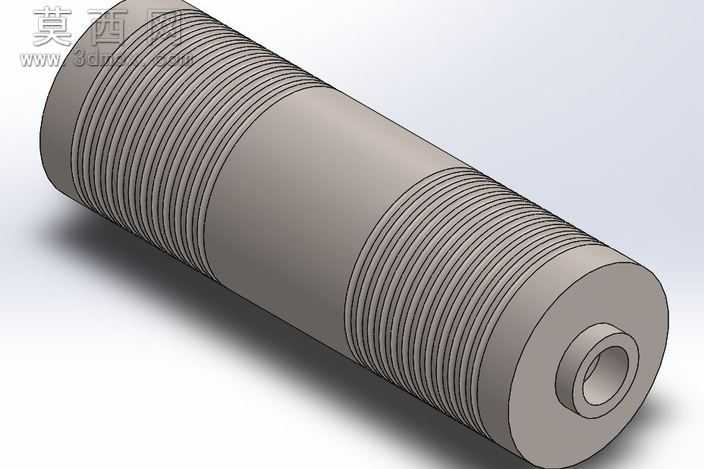

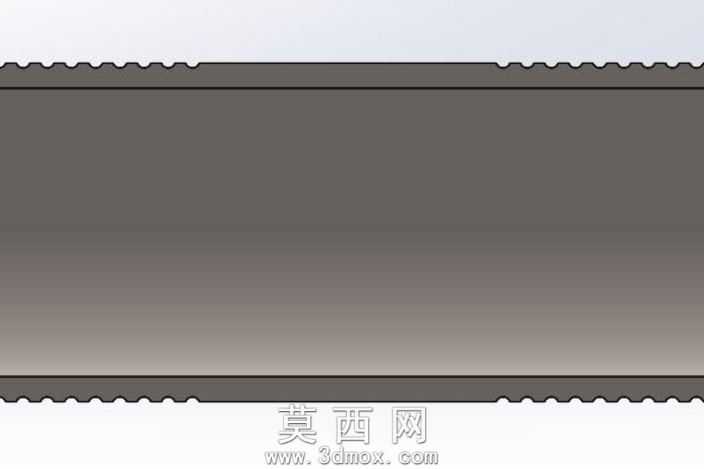

本模型为坦伯尔75吨规格的重型承压辊筒三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台特征生成辊筒的主体基体，精准控制辊身的整体长度、外径尺寸以及两端轴颈的同轴度公差，保证整体结构的回转精度符合重型承载的设计要求。针对辊身两端的外螺纹区域，采用螺旋线扫描切除的方式完成螺纹牙型的精细化建模，严格匹配标准螺纹的牙距、牙型角参数，还原螺纹的真实结构形态，确保后续装配环节的干涉检查能够精准验证螺纹配合的合理性。模型对辊筒端部的内孔结构做了分层设计，区分出安装定位孔与通流内孔的不同直径段，通过拉伸切除与倒角特征处理孔口的过渡结构，避免应力集中问题的出现。材质渲染阶段，为模型赋予了合金结构钢的材质属性，调整表面粗糙度参数模拟调质处理后的金属哑光质感，对螺纹牙型的边缘做了细微的光影处理，还原机械加工后的表面纹理特征，同时通过环境光遮蔽效果强化辊身圆柱面的立体感，清晰呈现不同直径段的结构分界。结构设计上，该辊筒采用中间粗两端带螺纹轴颈的布局，中间光滑辊面为主要工作承压面，两端螺纹区域用于配套锁紧螺母实现辊筒的轴向固定，端部内孔可用于穿装芯轴或是通入冷却、润滑介质，适配重型工况下的长期运转需求。建模过程中对所有锐边均做了圆角过渡处理，还原实际加工的工艺特征，同时对各特征的参数做了关联配置，可根据实际承载需求快速调整辊身长度、螺纹规格、内孔直径等核心参数，大幅提升后续改型设计的效率。整体模型严格按照1:1的实际尺寸比例构建，所有结构特征均具备工程可实现性，可直接用于后续的工程图导出、有限元受力分析以及虚拟装配验证。
