门窗用挤压铝型材截面三维结构设计

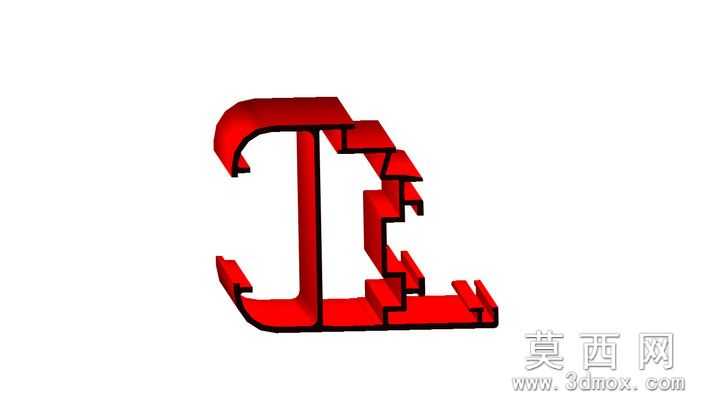

本作品为面向门窗制造场景的挤压铝型材截面三维建模成果，建模阶段围绕铝型材挤压生产的工艺特性展开结构设计，首先基于门窗安装的密封、卡接、承重需求，绘制精准的二维截面轮廓草图，对每一处卡槽、弯折边、加强筋的尺寸进行反复校核，确保截面各部位的壁厚均匀，避免挤压生产过程中出现金属流速不均导致的型材变形、开裂问题。建模过程中采用参数化设计方式，将型材的整体壁厚、卡槽深度、弯折弧度等关键尺寸设置为可调整参数，方便后续根据不同门窗的装配需求快速修改截面规格。材质渲染阶段选用哑光红色金属材质模拟铝型材阳极氧化后的表面效果，通过调整材质的反光度、粗糙度参数，还原铝合金型材经表面处理后的细腻金属质感，同时对截面的棱边位置做微小的圆角过渡处理，既符合实际挤压生产中模具的工艺圆角要求，也避免尖锐棱边带来的安装安全隐患。结构设计上，该型材截面集成了多层密封胶条卡槽、玻璃安装位、框扇搭接卡扣结构，无需额外拼接其他配件即可完成门窗框的主体装配，多道错落的加强筋结构在不增加型材整体壁厚、不提升材料成本的前提下，大幅提升了型材的抗弯折、抗扭曲力学性能，能够满足常规民用门窗的抗风压使用要求。设计过程中充分考量挤压模具的加工可行性，规避了截面中出现过于狭窄的缝隙、极端尖锐的内角等会提升模具加工难度、缩短模具使用寿命的结构，确保设计完成的截面能够直接用于挤压模具的开发，生产出的型材可直接经过定尺切割、端面铣削等简单工序后投入门窗组装作业，适配主流的门窗生产加工流程。
