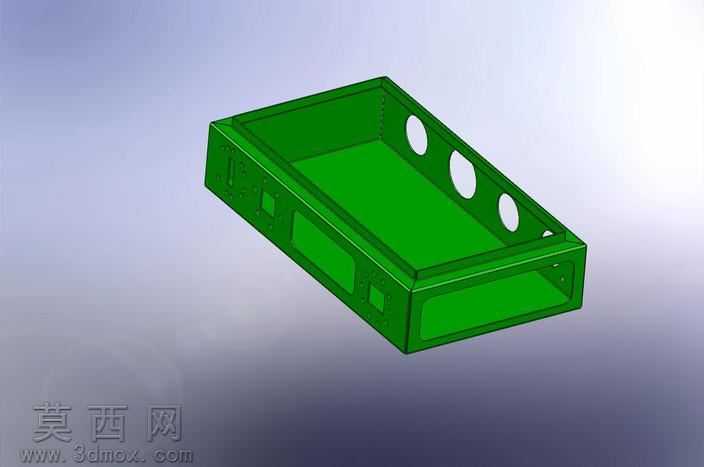

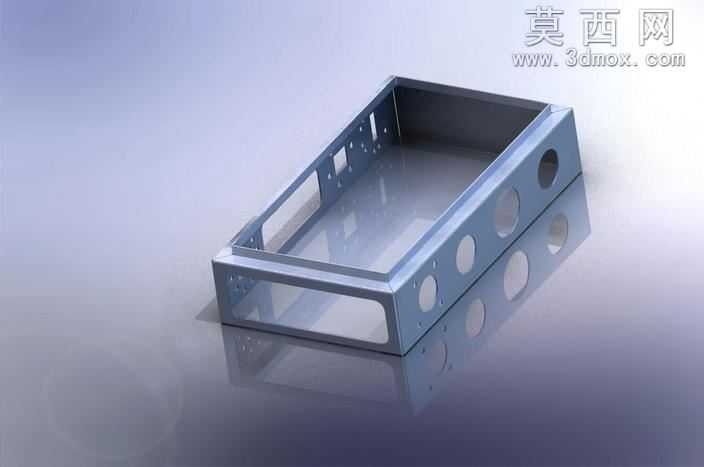

本作品为电子设备配套的钣金外壳三维模型,采用SolidWorks软件完成全参数化建模,建模过程严格遵循钣金加工工艺规范,从基础基体法兰特征开始搭建整体框架,依次通过边线法兰、拉伸切除、成型工具等特征完成整体结构构建,所有折弯参数均匹配常规钣金冲压折弯的工艺要求,预留了合理的折弯回弹补偿量,确保模型展开后可直接用于数控冲压编程。模型整体为敞口式长方体盒型结构,侧壁设置多组不同直径的圆形安装孔位,用于外接连接器、操作按钮、散热接口等元器件的装配固定,长侧边预留长条形镂空区域,既可以满足内部元器件的观察、接线操作需求,也能辅助设备运行时的自然通风散热,壳体边角处做了均匀的圆角过渡处理,避免钣金锐边造成装配划伤,同时提升壳体整体的结构抗形变能力。渲染阶段采用哑光金属材质模拟真实冷轧钢板喷塑后的表面质感,添加了柔和的环境反射效果,清晰呈现钣金折弯处的棱角过渡与开孔的边缘精度,模型包含完整的接料凸缘(狗腿)结构特征,能够直观展示钣金折弯过程中的避位设计思路,整体结构无冗余特征,壁厚均匀一致,所有孔位的位置度、折弯边的平行度均符合通用钣金件的形位公差要求,既可以作为同类电子设备外壳设计的参考模板,也可直接导入钣金加工编程软件生成加工代码,适配小批量定制化的设备外壳生产需求,结构设计兼顾了装配便利性、加工可行性与外观整洁度,能够为内部电路板、电子元器件提供可靠的防护与安装支撑。
