蜗轮蜗杆啮合传动结构三维设计

项目分类:齿轮 发布时间:2024-12-23 ID:864893
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计

蜗轮蜗杆传动副是空间交错轴传动场景下的核心传动部件,常见的轴交错角为90度,在各类需要大传动比、低运行噪音、反向自锁需求的传动链路中应用广泛。不同于平行轴齿轮传动的线接触啮合形式,蜗轮与蜗杆的啮合为齿面间的面接触,承载能力远高于同模数的交错轴斜齿轮机构,同时蜗杆作为主动件时,传动过程中齿面间的滑动作用可实现平稳无冲击的动力传递,不会出现直齿轮传动常见的啮合冲击噪音,因此在输送设备的减速单元、小型起重设备的自锁机构、精密机床的进给传动链路中都能看到这类传动结构的身影。

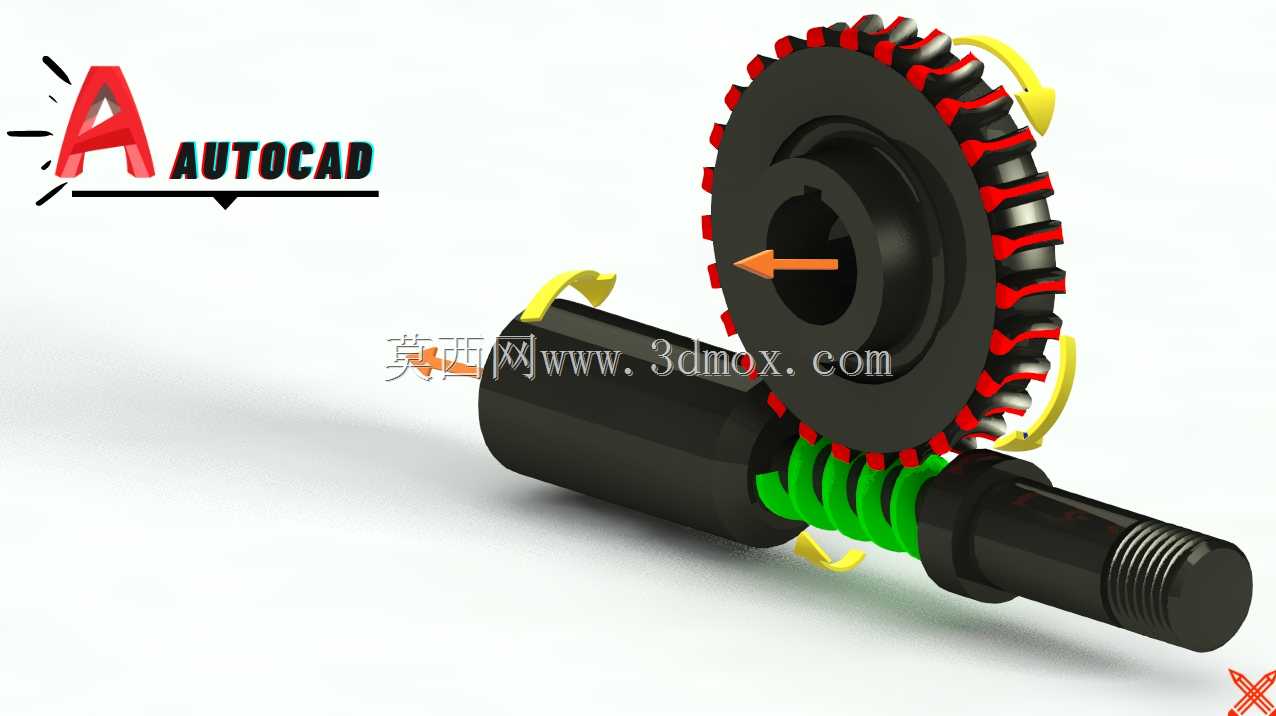

本次设计的蜗轮蜗杆结构,采用阿基米德蜗杆作为主动件,这类蜗杆的轴向截面齿形为直线,加工工艺性好,普通车床即可完成齿形切削,不需要专用的成型刀具,适配中小批量的加工生产场景。蜗轮部分采用组合式结构设计,轮芯部分预留键槽安装位,可通过平键与输出轴实现周向固定,轮缘部分的齿形采用与蜗杆参数匹配的渐开线齿廓,啮合过程中可保证多齿同时接触,单齿承受的载荷被均匀分散,可适配中等载荷的连续传动工况。

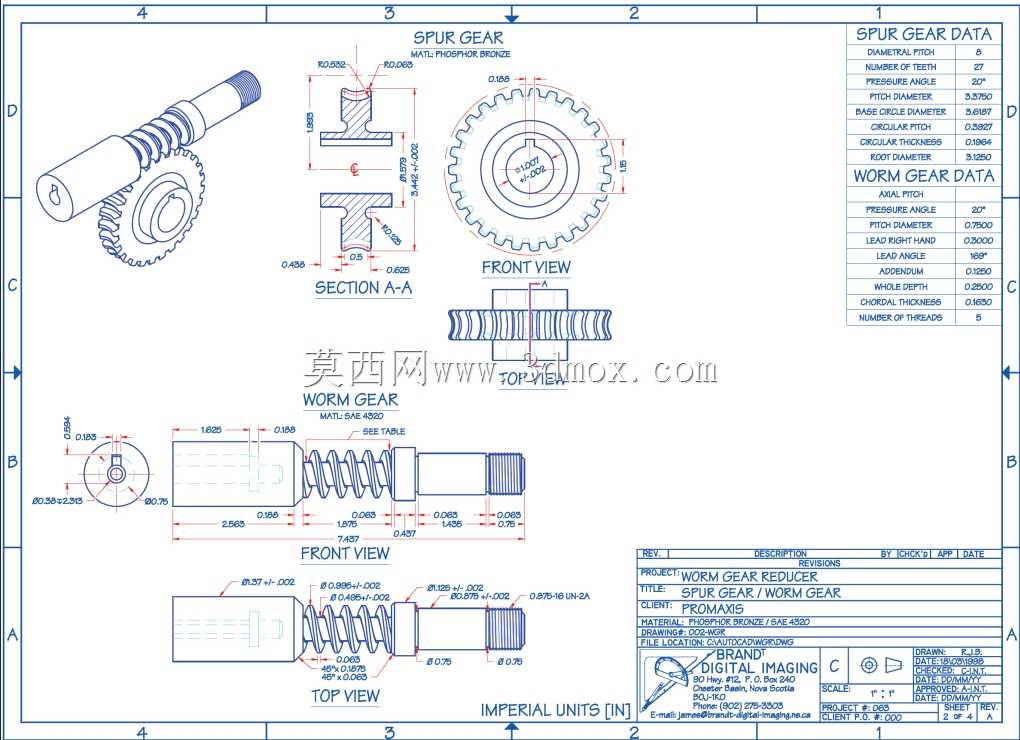

从安装边界来看,蜗杆部分的轴端预留了螺纹段,可通过圆螺母实现轴承内圈的轴向锁紧,轴身的光杆段适配深沟球轴承的安装位,轴承位的直径公差取m6级,可保证与轴承内圈的过盈配合,避免传动过程中出现内圈跑圈的问题。蜗杆的齿顶圆直径、齿根圆直径参数与蜗轮的中心距严格匹配,安装时可通过调整轴承端盖的垫片厚度来控制啮合侧隙,侧隙控制在0.02-0.05mm区间时,既可以补偿热膨胀带来的齿形变形,也不会因为侧隙过大导致传动回程超差。蜗轮部分的内孔直径、键槽宽度尺寸均按照对应输出轴的标准公差设计,轮毂长度满足轴向定位的压装要求,轮缘的外径尺寸预留了足够的齿圈强度余量,可承受额定载荷下的齿根弯曲应力,不会出现断齿失效问题。

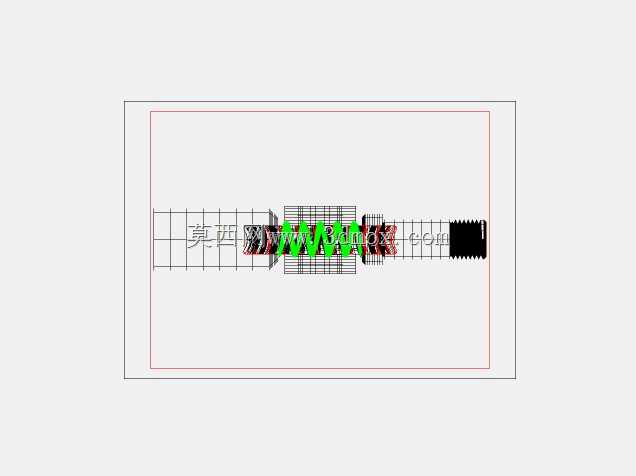

设计过程中首先确定传动比参数,根据输入转速与输出转速的比值选定蜗杆头数,单头蜗杆可实现更大的传动比,同时具备反向自锁特性,即只能由蜗杆带动蜗轮转动,蜗轮无法驱动蜗杆,这一特性可用于起重类设备的安全防护,避免负载下坠引发安全事故。之后根据中心距要求确定模数与蜗杆分度圆直径,匹配对应的蜗轮齿形参数,建模过程中先完成蜗杆的螺旋齿形扫描,再通过布尔运算切除蜗轮的齿槽部分,保证啮合过程中齿面无干涉,转动过程顺滑无卡滞。齿面的粗糙度要求控制在Ra1.6以下,可降低啮合过程中的摩擦系数,减少齿面磨损,延长传动副的使用寿命,日常运行时需要在啮合位置涂抹润滑脂,避免干摩擦导致的齿面胶合失效。

在实际设备选型应用中,这类蜗轮蜗杆结构常作为一级减速单元搭配齿轮传动组成多级减速系统,可在较小的空间内实现大减速比的动力传递,相比行星减速结构成本更低,装配调试难度更小,适合对传动精度要求不是极高的通用机械设备场景。建模过程中对齿根部分做了圆角过渡处理,可减少应力集中,避免交变载荷下的齿根疲劳断裂,蜗杆轴的两端轴肩高度满足轴承安装的定位要求,不会出现轴承装配不到位的问题。整体结构的外形尺寸紧凑,可适配狭小空间内的安装需求,不需要额外预留过大的装配操作空间,设备维护时仅需要定期检查齿面磨损情况、补充润滑脂即可,维护成本较低。
