轴类零件方形螺纹结构三维设计

　　这类方形螺纹轴结构，在重载传动场景里的应用占比一直不低，和普通三角螺纹靠牙型角实现紧固锁紧的逻辑不同，方螺纹的牙型剖面为正方形，牙侧角接近零度，传动过程中螺纹副之间的径向分力极小，传动效率能比同规格三角螺纹高出15%到20%，因此常被用在压力机主轴、机床进给丝杠、起重升降机构、阀门调节杆这类需要传递轴向推力、做往复直线运动的部件上。做这类结构的三维设计时，首先要明确安装边界的约束：轴端的光杆段是和轴承内圈配合的安装位，配合公差一般选H7/h6的间隙配合，保证轴转动时不会出现卡滞，光杆段的直径要比螺纹大径小0.2到0.5毫米，方便装配时螺纹段能顺利穿过安装孔，不会刮伤配合面。

　　螺纹段的设计要先匹配传动负载：方螺纹的螺距选择直接和进给速度、负载能力挂钩，大螺距适合快速进给的轻载场景，小螺距适合重载低速的顶升、压紧场景，牙型的工作高度一般取螺距的一半，保证牙根有足够的抗弯强度，避免长期受交变推力出现牙型崩裂的问题。设计时还要注意螺纹收尾的结构，不能直接在轴上把螺纹切到轴肩位置，要留出3到5毫米的退刀槽，退刀槽的直径要比螺纹小径小1毫米左右，宽度要匹配加工刀具的刃宽，方便车削加工时刀具顺利退出，不会在轴肩处残留不完整牙型，避免装配时应力集中在螺纹收尾处，长期受载出现轴断裂的问题。

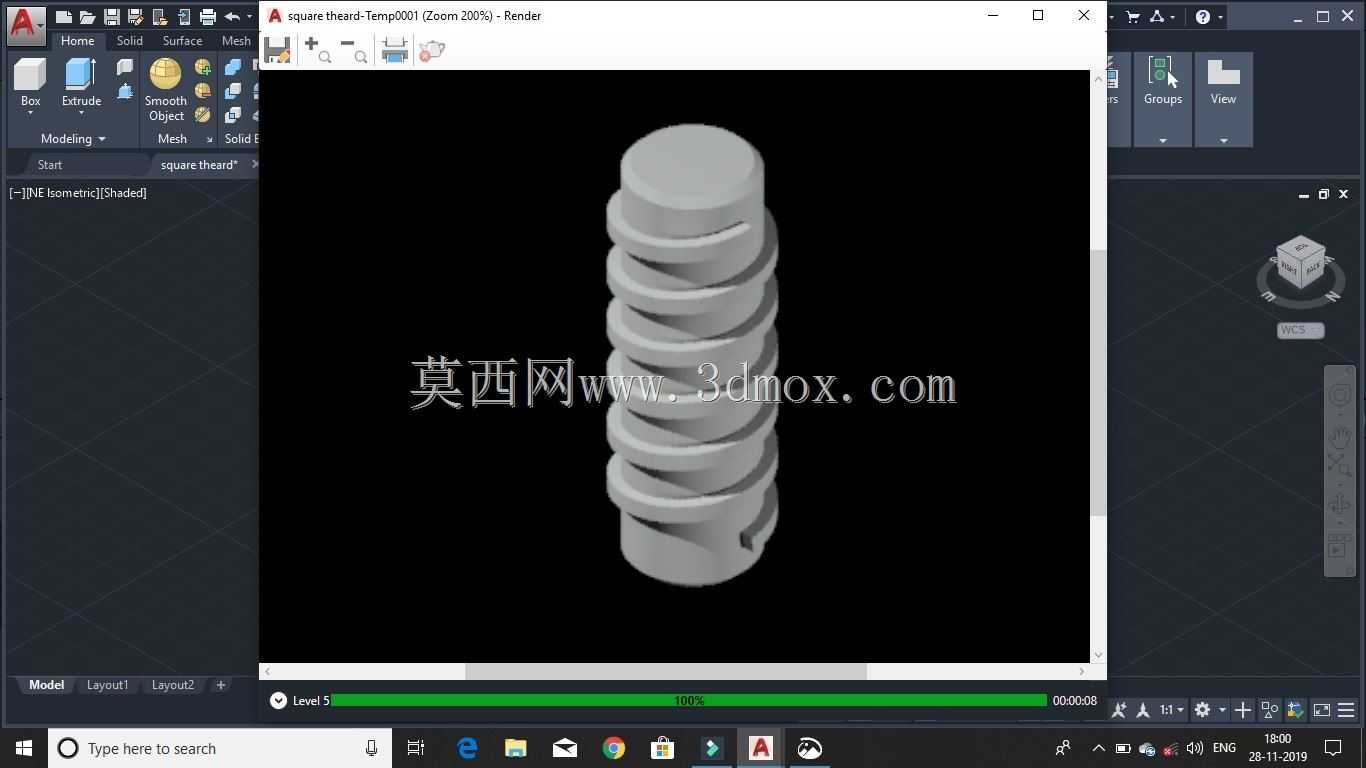

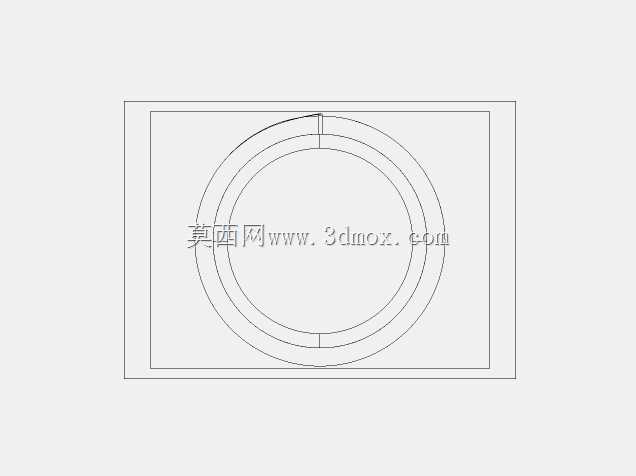

　　轴末端的开槽结构是用来和锁紧螺母、止动垫圈配合的防松结构，槽的宽度要匹配标准止动垫圈的卡舌厚度，深度要保证卡舌能完全卡入，不会在设备运行振动时出现松脱。从建模逻辑来说，这类结构不能直接用软件自带的螺纹特征一键生成，因为标准螺纹特征生成的三角牙型不符合方螺纹的截面要求，正确的建模思路是先绘制轴的整体光坯轮廓，做出两端的安装轴段、退刀槽、末端卡槽，再在螺纹段的位置绘制螺旋线，螺旋线的直径要和螺纹中径一致，螺距、旋向根据实际传动需求设定，然后在螺旋线的端点处绘制正方形的牙型截面，注意截面的边线要和螺旋线的起始端垂直，避免扫描生成的螺纹出现牙型扭曲，最后用扫描切除的方式沿着螺旋线切除出完整的螺纹牙型，收尾处要做1/4圈的渐浅收尾，模拟实际加工时螺纹退刀的自然过渡，避免模型里出现尖锐的收尾棱边，和实际加工出来的零件形态保持一致。实际选型使用时，这类方螺纹轴的润滑条件也需要重点考虑，因为方螺纹的牙型侧面是主要的受力接触面，没有三角螺纹那样的自锁特性，长期往复运动如果润滑不足，很容易出现牙面磨损、传动间隙变大的问题，所以设计时一般会在螺纹段的轴套位置预留注油孔，方便定期加注润滑脂，降低螺纹副的磨损速率。另外安装时要保证螺纹轴和配套螺母的同轴度，同轴度误差超过0.1毫米时，传动过程中就会出现局部牙面受力过载的情况，轻则加快磨损，重则直接崩断牙型，因此轴两端的安装轴承位要做同轴度形位公差约束，装配时要打表校正同轴度后再锁紧固定。

　　这类结构虽然看起来只是轴上加工了一段螺纹，但每一处尺寸的设计都和实际使用场景的负载、安装空间、加工工艺直接相关，比如如果用在食品加工设备的调节机构上，螺纹的表面粗糙度要达到Ra1.6以下，避免残留物料残渣滋生细菌；如果用在重载起重设备上，牙根位置要做小圆角过渡，降低应力集中系数，提升交变负载下的疲劳强度。建模过程中还要注意尺寸链的校核，螺纹段的有效行程要满足设备的最大调节距离要求，两端的预留行程要留够2到3毫米的余量，避免运行到行程极限时出现螺母顶死轴肩的问题，轴上所有的棱角位置都要做0.5毫米的倒角，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中的点位。
