液压系统用齿轮泵体结构设计方案

　　在液压传动系统的布局设计中，齿轮泵作为动力输出端的核心元件，其泵体的结构合理性直接决定了整套液压回路的运行稳定性与容积效率，本次梳理的齿轮泵体结构，是针对中小流量低压液压场景做的适配设计，常见于小型机床的润滑供油回路、轻工自动化设备的液压执行单元驱动、小型工程机械的辅助液压支路这类对安装空间有严格限制的应用场景。从实际功能落地的角度看，这个泵体首先要承担齿轮副的容腔包容作用，内部的异形腔体是完全匹配外啮合齿轮的齿顶圆轮廓做的铣削成型，腔体的侧壁与齿轮端面的配合间隙控制在0.02-0.04mm区间，既可以避免间隙过大导致的液压油内泄漏，也能防止间隙过小造成齿轮运转时的端面磨损，提升元件的连续运行寿命。

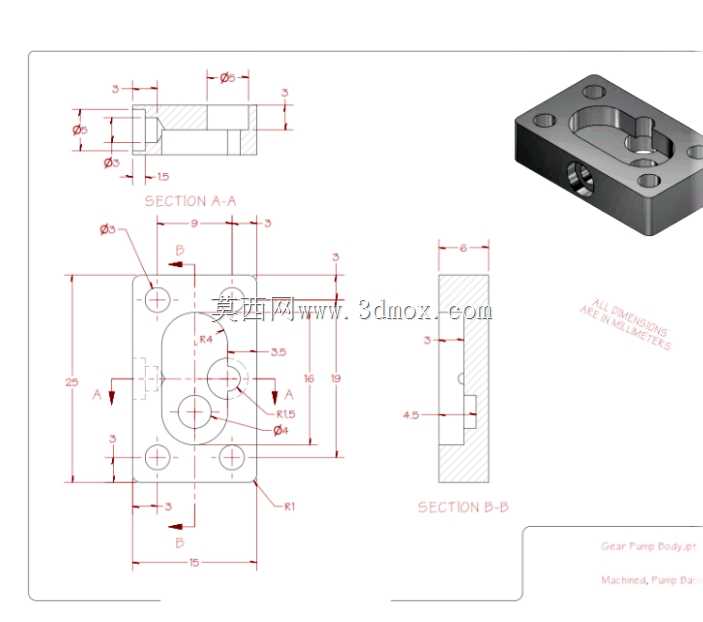

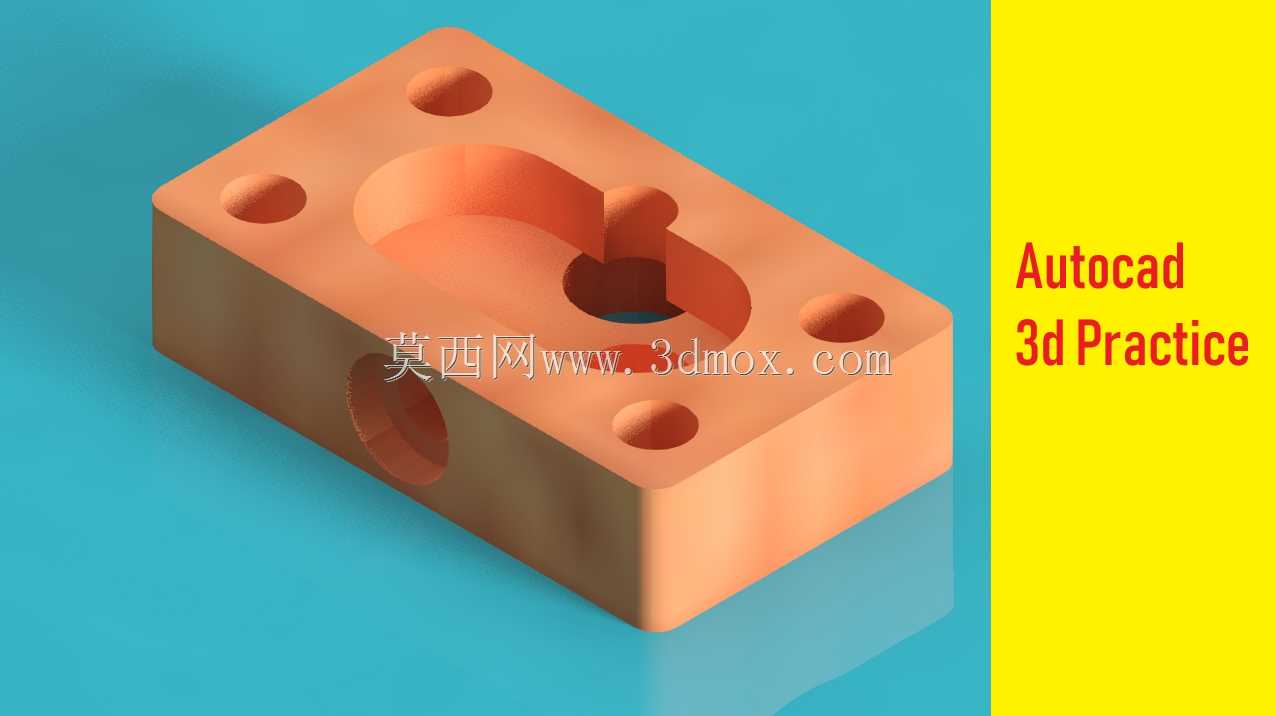

　　泵体上分布的四个沉头安装孔，是按照标准的板式安装接口尺寸做的定位，孔位的同轴度公差控制在0.01mm以内，安装时可以直接和配套的泵盖、端板通过内六角螺栓完成锁紧，不需要额外做定位工装调整，能大幅降低现场装配的对位难度。侧面预留的通油孔是和进出油道做的连通设计，孔口做了1x45度的倒角处理，一方面可以去除机加工后的毛刺避免铁屑残留进入液压回路造成阀组卡滞，另一方面也能在安装油管接头时起到导向作用，避免密封件被切口刮损造成漏油隐患。

　　从设计思路的层面讲，这个泵体的外形做了方正化的处理，没有多余的异形凸台结构，所有的外轮廓面都是平面结构，在数控铣床上加工时可以一次装夹完成五个面的粗精加工，不需要定制专用的异形夹具，能有效降低单件的加工成本，也方便后续做表面阳极氧化或者发黑防锈处理时的挂具装挂。泵体的壁厚做了均匀化设计，最薄处的壁厚不小于5mm，在承受1.6MPa的额定工作压力时不会出现腔体变形，同时也不会因为壁厚过大造成整体重量冗余，对于需要集成安装在移动设备上的液压单元来说，能有效降低整体负载。

　　在安装边界的考量上，这个泵体的整体长宽尺寸控制在80mm*60mm区间，总高度不做额外凸起设计，安装时和周边阀组、管路的最小安全间隙预留3mm即可，不需要在安装面板上预留过大的避让空间，对于紧凑型液压站的布局设计非常友好。腔体内部的进油侧做了微小的扩口过渡，能降低液压油进入齿轮啮合区时的沿程阻力，减少吸空现象的发生概率，出油侧的流道做了圆弧过渡处理，避免高压油输出时出现紊流造成的系统压力脉动，降低整套液压回路的运行噪音。另外泵体上的沉头孔深度做了精准控制，螺栓锁紧后端面不会突出泵体的安装平面，保证泵体和安装面的完全贴合，不会出现因为螺栓突出造成的密封面倾斜泄漏问题。在建模过程中，所有的机加工倒角、退刀槽都做了1:1的还原，没有做简化处理，导出的工程图可以直接用于车间的加工编程，不需要二次补画工艺结构，能缩短从设计到加工落地的周期。针对实际使用中可能出现的油温升高问题，泵体的外表面没有做多余的装饰性结构，平整的外壁可以更好的和空气接触散热，在连续运行工况下能把泵体的温升控制在合理区间，避免因为高温造成液压油粘度下降影响容积效率。
