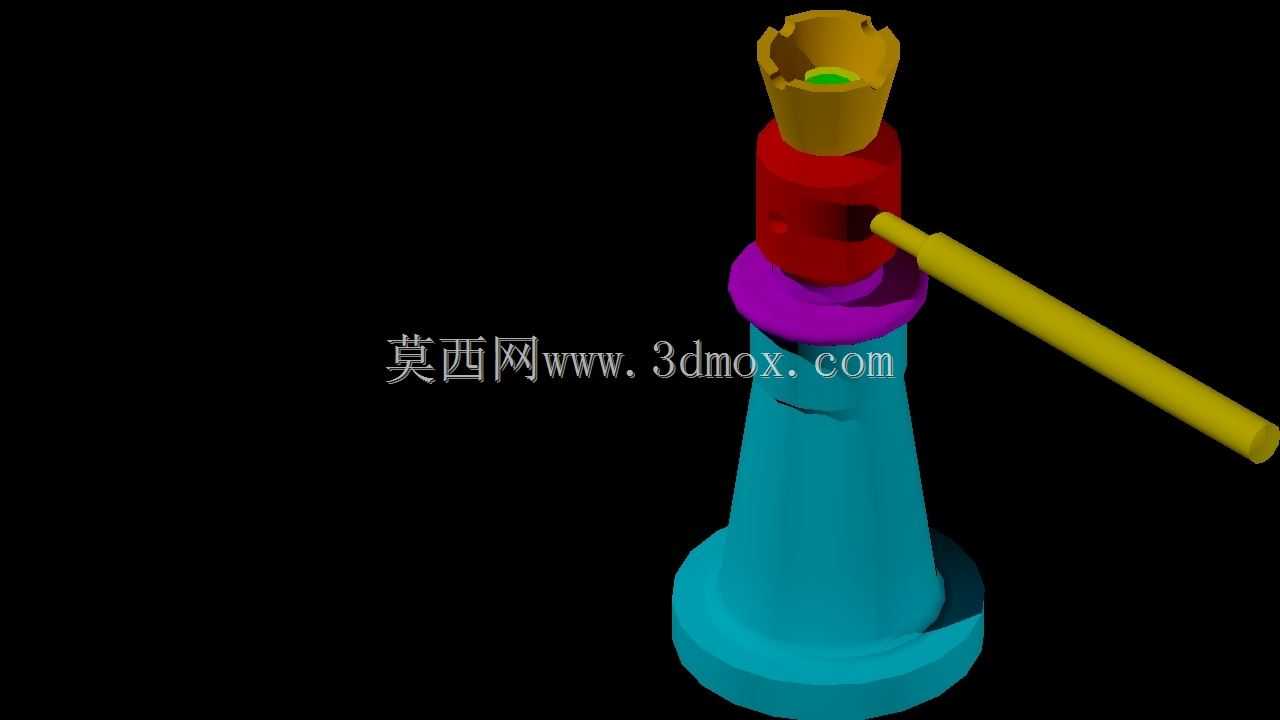

螺旋千斤顶三维结构设计展示

手动螺旋千斤顶作为轻小型起重作业里的常用工具，在设备检修、构件安装、重物移位等场景里应用极广，不像液压千斤顶存在密封件老化、漏油失效的隐患，纯机械传动的结构让它能在高温、低温、多粉尘甚至有一定腐蚀的恶劣工况下稳定工作，哪怕长时间承载顶升重物，也不会出现负载回落的问题，这一点在重型设备安装找正、模具拆装对位这类需要长时间保持顶升高度的作业里优势格外明显。

从结构设计逻辑来看，这款螺旋千斤顶采用了最经典的螺旋副传动方案，核心承载部件是梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，牙根强度更足，能承受更大的轴向载荷，同时螺纹副的自锁特性可以保证在撤去操作力之后，顶升位置不会自行下滑，不需要额外增加锁止机构，简化了整体结构。底座采用大直径锥形支撑结构，底部接触面积足够大，能有效降低单位面积的对地压力，哪怕在硬度不高的地面上作业，也不容易出现下陷歪斜的问题，锥形向上收窄的结构既可以减轻整体自重，又能保证底座的结构刚度，承受顶升时的偏载力矩不会出现变形。

顶升螺杆的顶部设计了带内凹弧面的承托座，承托座和螺杆顶端采用活动连接结构，作业时承托面可以根据被顶升物体的底面角度自动微调，保证接触面完全贴合，避免点接触或者线接触导致的应力集中，既可以防止顶升过程中重物滑脱，又能减少螺杆承受的附加弯矩，延长螺纹副的使用寿命。操作杆采用可拆卸的穿杆式设计，不用的时候可以把操作杆取下，减少设备的存放占用空间，作业时可以根据需要的顶升力大小选择合适长度的操作杆，利用杠杆原理降低操作力，普通成年操作人员不需要额外加力杆就能完成额定载荷的顶升作业，操作杆和螺杆上部的旋转套采用通孔配合，不会出现操作时滑脱的问题。

从安装和使用的边界尺寸来看，这款千斤顶的最低收缩高度控制得比较低，能够适应狭小空间内的顶升作业，比如设备底座和地面间隙较小的场景，不需要额外垫高就能放入作业位置；最大顶升行程覆盖了常规检修、安装作业的高度需求，作业时不需要多次垫枕木倒换顶升位置。整体外形没有突出的尖锐棱角，搬运和使用过程中不容易磕碰伤人，各个部件的配合间隙都经过合理设计，螺纹副之间预留了足够的润滑脂存储空间，日常维护只需要定期在螺纹表面涂抹润滑脂，就能保证传动顺畅，减少磨损，延长整体使用寿命。

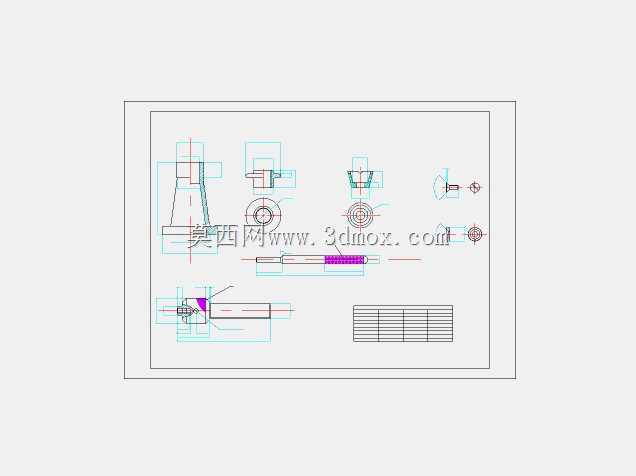

在实际设计建模过程中，需要重点关注几个关键配合位置的公差匹配：首先是螺纹副的配合公差，既要保证传动顺畅没有卡滞，又不能间隙过大导致顶升时出现晃动，影响作业安全；其次是旋转套和螺杆上部的配合，要保证操作杆带动旋转套转动时，扭矩能平稳传递到螺杆上，不会出现松旷；还有承托座和螺杆顶端的活动配合，要保证承托座能灵活转动微调角度，又不会从螺杆顶端脱落。另外整体结构的强度校核要覆盖最恶劣的偏载工况，保证在额定载荷1.25倍的过载测试下，各个部件不会出现塑性变形，螺纹副不会出现滑牙问题，底座不会出现开裂。这类手动螺旋千斤顶因为结构简单、可靠性高、维护方便，不仅在机械维修车间、设备安装现场是常备工具，在建筑施工、桥梁维护、仓储装卸等领域也有大量应用，建模过程中还原各个部件的装配关系和运动逻辑，能为后续的工程出图、结构优化、甚至3D打印样件验证提供准确的数字模型基础，也能帮助新入行的结构设计人员理解螺旋传动在起重工具里的实际应用方式，掌握重载机械结构的设计要点。
