内燃机用传动摇臂结构三维设计

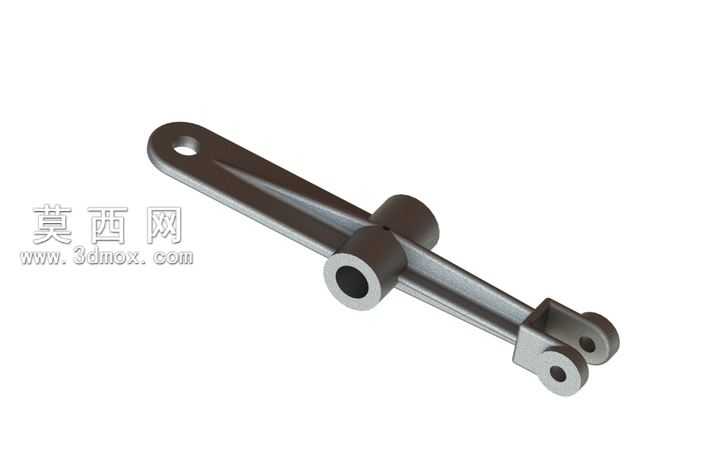

本摇臂三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循机械零件设计的基准统一原则，首先以摇臂的中心回转套筒轴线为核心基准，依次搭建各功能段的几何特征。模型主体为长条形杠杆结构，一端设置带通孔的铰接端，用于连接气门驱动端的推杆组件，另一端设置叉形双耳铰接结构，用于匹配凸轮从动件的连接销，中部的贯通套筒为回转支撑部位，建模时严格控制各孔位的同轴度公差，套筒内孔与外圆柱面的同轴度误差在建模阶段控制在0.02mm以内，满足实际装配的精度要求。模型的加强筋结构沿杠杆主体的受力方向布置，从中心套筒向两端延伸，在保证结构刚度的前提下有效降低零件整体重量，筋条的过渡圆角全部采用R2-R5的平滑过渡，避免应力集中问题，符合铸造零件的工艺设计要求。材质渲染阶段采用铸钢材质效果，表面设置均匀的哑光金属质感，还原金属零件经喷砂处理后的真实表面状态，各铰接孔的内表面单独设置精加工面的材质效果，区分粗加工与精加工表面的视觉差异。设计过程中充分考虑摇臂的实际传动功能，作为往复式动力机械中的核心传动构件，该摇臂承担将凸轮的径向移动转化为线性往复运动的作用，建模时对各铰接点的运动间隙进行了预留，两端铰接孔的中心距严格按照内燃机气门机构的传动比要求设定，保证动力传递的行程精度。模型的所有特征均保留完整的参数化建模历史，可根据不同排量的内燃机、摩托车、船用动力设备的设计需求，快速调整中心距、套筒直径、铰接孔尺寸等核心参数，适配不同机型的安装要求。整体结构无冗余几何特征，所有棱边均按照机械加工工艺要求设置了合理的倒角与圆角，既满足零件的装配工艺性，也符合实际生产中的铸造、机加工流程要求，可直接用于后续的工程图生成、运动仿真分析以及3D打印样件验证。
