2.7×1×3m仓库托盘存储货架结构

　　这套托盘存储结构主要面向常规平库的单元化货物存储场景，适配标准木质、塑料托盘的批量存放需求，在生产车间原料暂存区、电商仓配中心备货区、第三方物流周转仓都有广泛的应用空间，能够充分利用仓库垂直空间，将平面堆放的存储效率提升2至3倍，同时避免货物直接接触地面造成的受潮、磕碰损伤。从结构设计逻辑来看，整体采用组装式框架结构，没有焊接固定节点，所有部件均通过插接、卡扣配合紧固件完成连接，既方便进场安装时的部件转运，也能在后期仓储布局调整时快速拆解重组，适配不同阶段的库容规划需求。

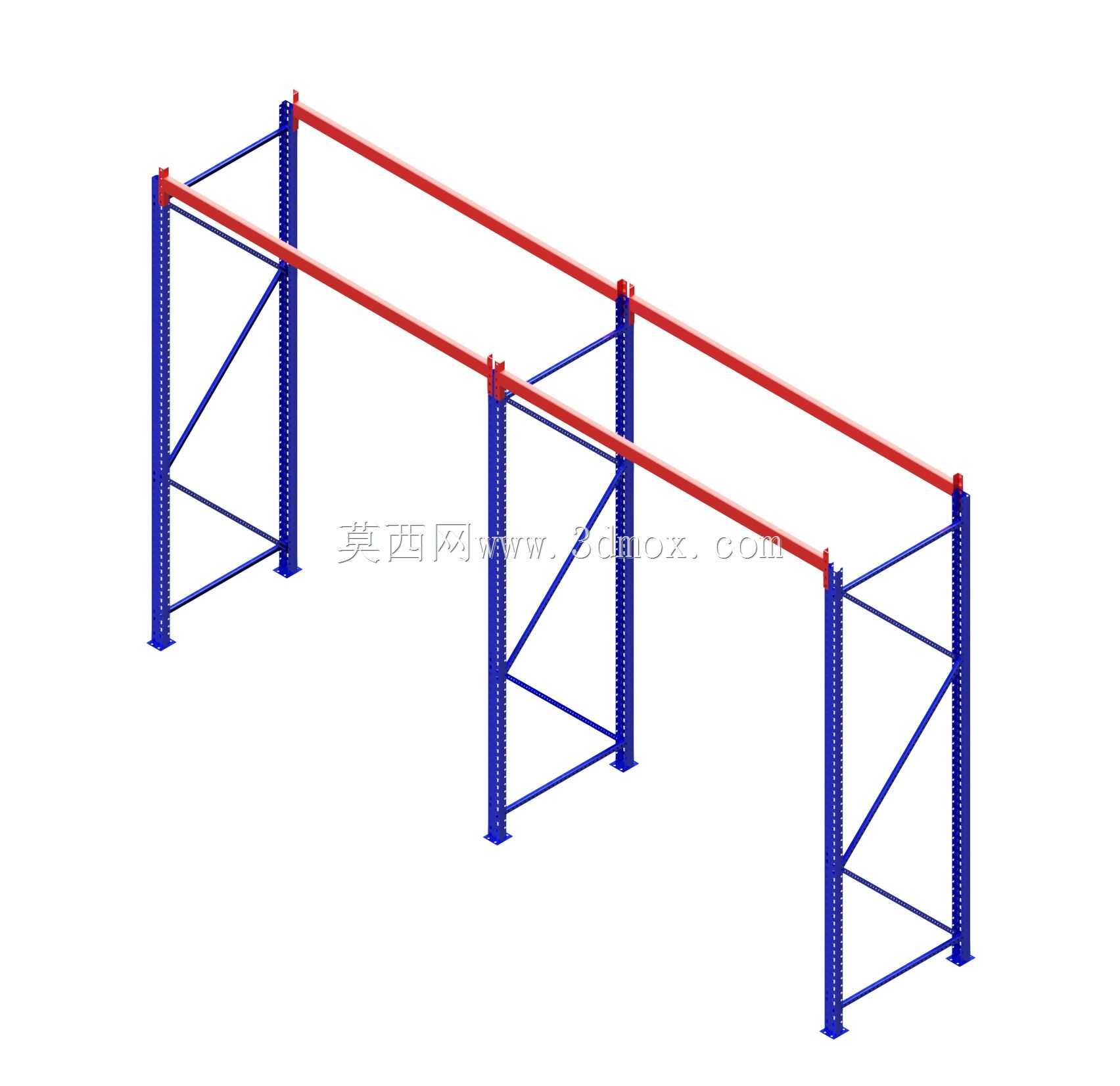

　　整体外形尺寸控制为2.7m长、1m进深、3m总高，这个尺寸边界是经过常规仓库场景适配的：1m的进深刚好匹配标准1200×1000mm托盘的进深尺寸，托盘放置后前后不会超出货架立柱边界，避免通道被突出的货物占用；2.7m的长度方向可并排放置两个标准托盘，两个货位之间预留足够的叉车作业间隙，不会出现邻位货物干涉；3m的总高适配常规3.5m层高的普通平库，在顶部预留0.5m的消防喷淋安全距离，满足仓储消防规范要求，同时适配额定载重3t的普通平衡重式叉车的最大举升高度，不需要额外配置高位叉车就能完成全部货位的存取作业。

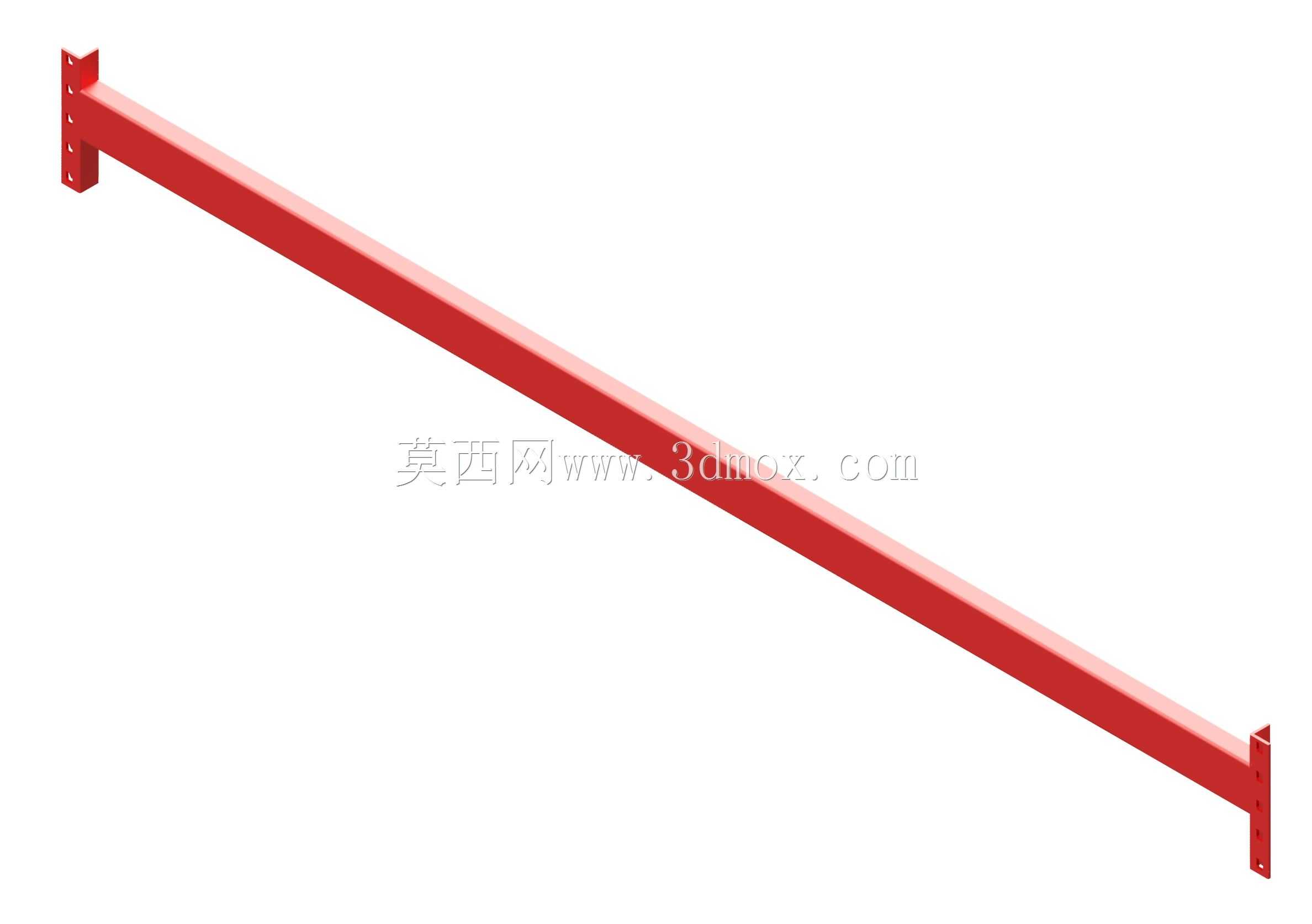

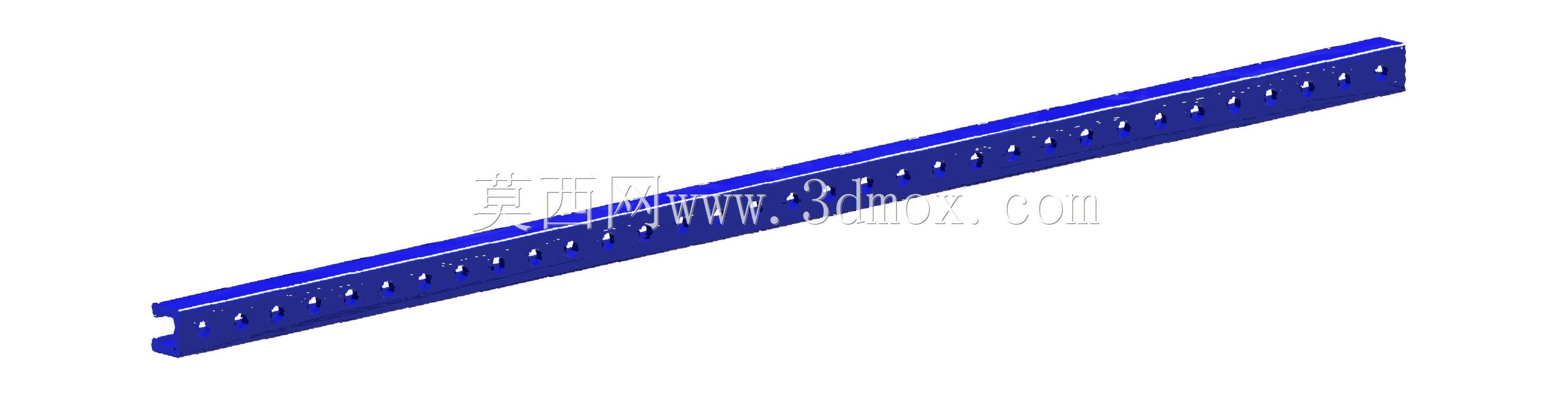

　　结构受力部件的设计上，垂直承载的立柱采用C型冷弯型钢截面，立柱表面沿高度方向冲压等间距的调节孔位，横梁可以根据存放货物的包装高度灵活调整层间距，不需要额外打孔或者焊接，调节步距控制在75mm，能够覆盖从整箱零配件到包装成垛的成品件的不同高度存储需求。横向承载的横梁采用抱焊梁结构，两端焊接专用柱卡，和立柱的调节孔插接后自带防脱锁止结构，即使叉车作业时出现轻微碰撞横梁的情况，也不会出现横梁脱落的安全隐患，单根横梁的额定承载按照常规托盘货位1t的载重设计，满铺两个托盘时整体框架的受力通过立柱底部的调节脚传递到地面，调节脚可以微调高度，适配仓库地面不平整的安装场景，不需要额外做地面找平处理就能保证整个货架框架的水平度，避免长期受力不均导致的结构变形。斜向支撑部件布置在每片立柱框架的侧面，采用交叉斜拉的结构形式，通过螺栓和立柱固定，形成稳定的桁架受力结构，抵消叉车作业时的侧向碰撞力，以及货物堆放偏载时产生的侧向扭矩，避免框架出现侧向倾斜。安装过程中不需要大型吊装设备，两名作业人员借助普通扳手就能完成整组货架的组装，先将两片立柱框架通过斜撑连接成独立的立柱片，再将横梁按照预设的层间距卡接到对应的立柱孔位，最后调整底部调节脚的高度，用水平尺校准框架的水平和垂直度即可投入使用，安装效率远高于焊接式的固定存储架。

　　日常使用中，这种结构的货架维护成本极低，所有部件均为标准化生产的通用件，如果出现局部部件被叉车撞变形的情况，只需要单独更换对应的损坏部件即可，不需要整组货架报废替换，能够有效降低仓储设施的长期运维成本。在货位规划时，这种双货位的轻型托盘货架可以多组并排连续安装，相邻货架组可以共用一片立柱片，进一步降低设施投入成本，同时减少货架之间的冗余间隙，提升仓库的平面利用率。存取作业时，叉车从货架的正面通道驶入，将托盘平稳放置在两根横梁形成的承载面上，不需要额外配置层板，托盘自身的底板结构直接和横梁接触受力，减少了不必要的结构重量，也避免了层板积灰带来的仓储清洁负担。针对不同的存储货物类型，还可以在横梁上加装跨梁、层板或者护栏附件，拓展存放散件、异形包装货物的能力，基础框架不需要做任何改动就能适配多品类的存储需求。
